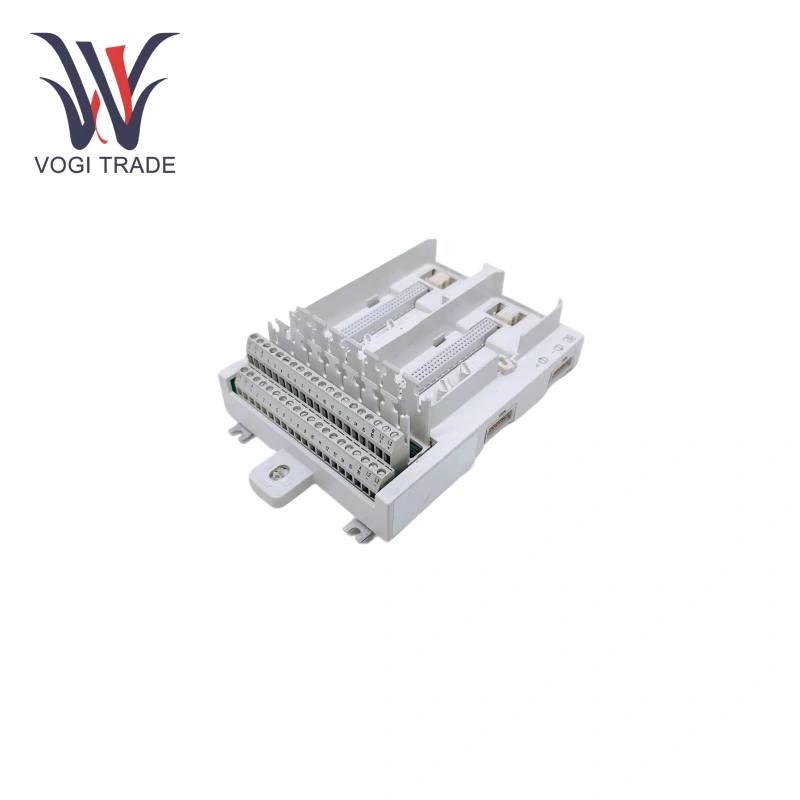

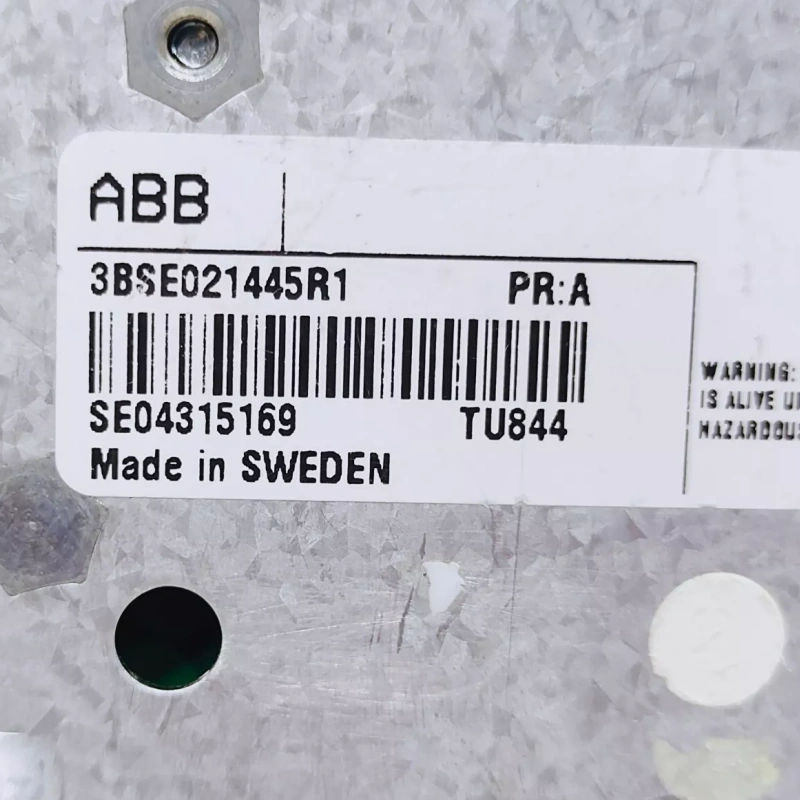

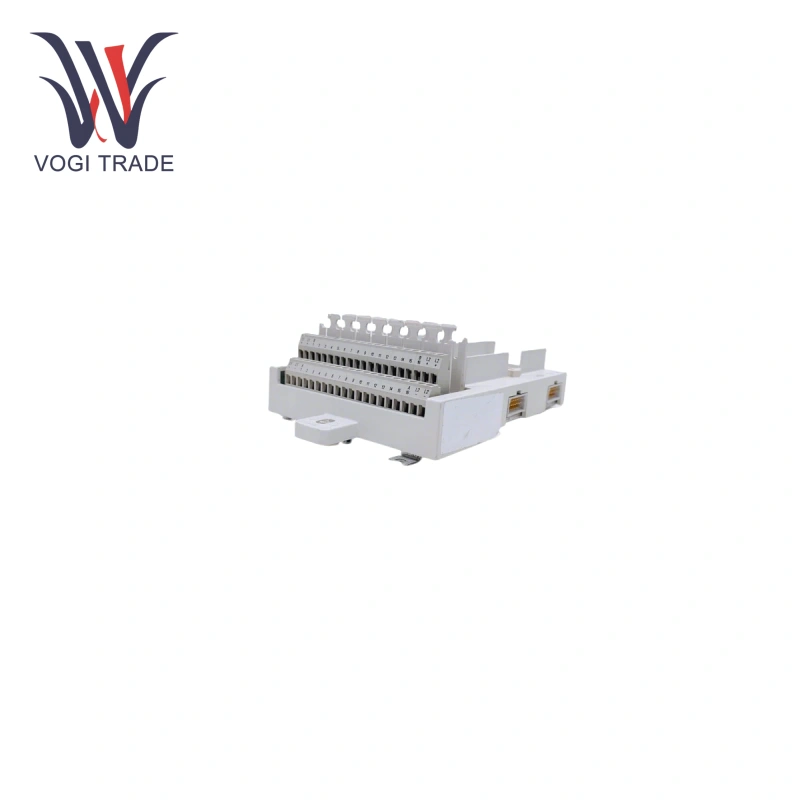

ABB TU844 3BSE021445R1

ABB TU844 3BSE021445R1

Thông tin cơ bản

Số sản phẩm: 3BSE021445R1

Loại: Dự phòng

Kết nối: Khối thiết bị đầu cuối

Số lượng kênh: 8

Điện áp: 50V

Gắn kết: ngang

Chi tiết lắp: 55 ± 131 ° F.

Các thiết bị I/O áp dụng: AI845, AI880, AI880A và DP840

Số lượng I/OS trên mỗi kênh: Tối đa 40 kênh I/O

Kết nối quy trình: 4 Nguồn cung cấp năng lượng quy trình, 20 0v Nguồn cung cấp năng lượng

Loại I/O: Dự phòng

Mô tả chi tiết

TU844 MTU có thể có tối đa 8 kênh I/O và kết nối điện áp quá trình 2+2. Mỗi kênh có hai kết nối I/O và một kết nối ZP. Tín hiệu đầu vào được kết nối thông qua các thanh shunt riêng lẻ, TY801. Thanh shunt được sử dụng để chọn giữa điện áp và đầu vào hiện tại. Điện áp định mức tối đa là 50 V và dòng điện định mức tối đa là 2 một mỗi kênh.

MTU phân phối hai mô -đun, một cho mỗi mô -đun I/O và cho MTU tiếp theo. Nó cũng tạo địa chỉ chính xác cho các mô -đun I/O bằng cách chuyển các tín hiệu vị trí đi sang MTU tiếp theo.

MTU có thể được gắn trên đường ray DIN tiêu chuẩn. Nó có một chốt cơ học khóa MTU vào đường ray DIN. Bốn khóa cơ, hai cho mỗi mô -đun I/O, được sử dụng để định cấu hình MTU cho các loại mô -đun I/O khác nhau. Đây chỉ là một cấu hình cơ học và nó không ảnh hưởng đến chức năng của mô -đun MTU hoặc I/O. Mỗi khóa có sáu vị trí, cung cấp tổng số 36 cấu hình khác nhau.

FeAtures và lợi íchcủa nó

Hoàn thành cài đặt các mô-đun I/O bằng cách sử dụng các kết nối 2 dây và phân phối nguồn trường.

Tối đa 8 kênh tín hiệu hiện trường và xử lý các kết nối nguồn.

Kết nối với hai mô -đun và mô -đun I/O.

Khóa cơ học ngăn chặn việc chèn mô -đun I/O sai.

Thiết bị chốt để DIN Rail để nối đất. DIN Rail Gắn.
