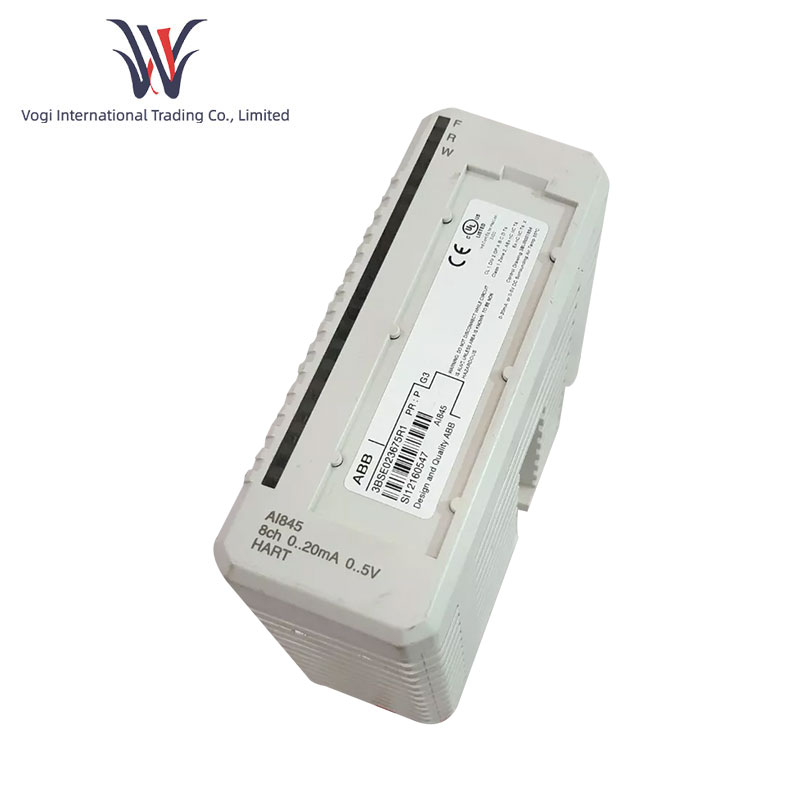

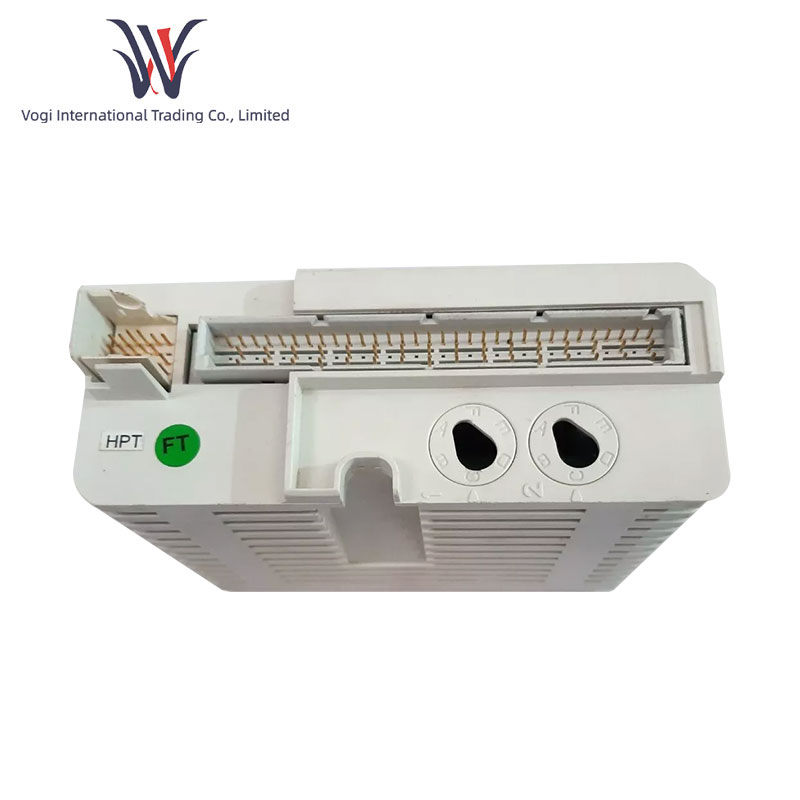

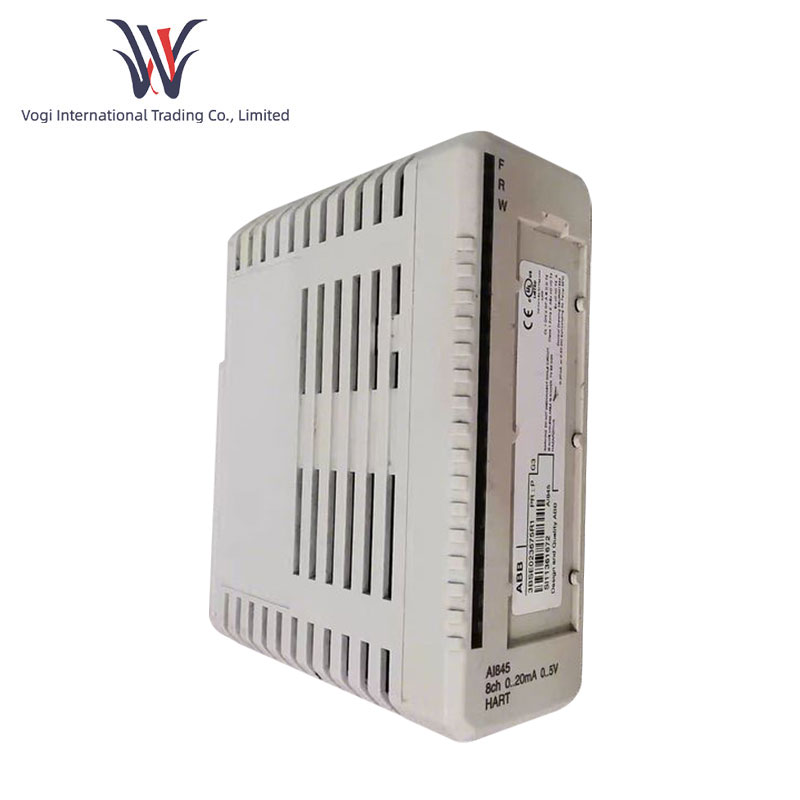

ABB AI845

Chi tiết

Thông số vận hành

Các loại tín hiệu đầu vào:

Nó hỗ trợ các đầu vào tín hiệu tương tự như 0-20 mA, 4-20 mA, 0-5 V hoặc 1-5 V DC, ở chế độ một đầu và một cực.

Số lượng kênh:

Nó có 8 kênh.

Nghị quyết:

Với độ phân giải 12 bit, nó có thể chuyển đổi tín hiệu analog thành tín hiệu số tương đối chính xác.

Điện trở đầu vào:

Đối với điện áp đầu vào, điện trở đầu vào lớn hơn 10 MΩ; đối với đầu vào hiện tại, điện trở đầu vào là 250 ohms. Nó có thể chịu được điện áp quá mức hoặc điện áp thấp ít nhất 11 V DC.

Kích thước sản phẩm:

Độ sâu/chiều dài lưới của sản phẩm là 102 mm, chiều cao lưới là 119 mm và chiều rộng lưới là 45 mm. Trọng lượng tịnh của sản phẩm là 0,2kg.

Tính năng sản phẩm

Khả năng ứng dụng đa chế độ:

ABB AI845 có thể hoạt động ở chế độ đơn hoặc chế độ dự phòng, áp dụng cho các tình huống yêu cầu độ tin cậy của hệ thống khác nhau. Thứ nhất, nó có thể đảm bảo hoạt động ổn định của các ứng dụng quan trọng trong thời gian dài và giảm thiểu thời gian ngừng hoạt động do lỗi mô-đun của toàn bộ hệ thống. Thứ hai, nó hỗ trợ nhiều Đơn vị đầu cuối mô-đun (MTU). Khi sử dụng MTU TU844 hoặc TU845, mỗi kênh có thể linh hoạt lựa chọn đầu vào điện áp hoặc dòng điện; khi sử dụng các MTU khác, tất cả các kênh đều được đặt thống nhất về điện áp hoặc dòng điện đầu vào, thuận tiện cho người dùng cấu hình theo nhu cầu thực tế.

Bao vây:

Vỏ có chiều cao 119 mm, chiều dài 102 mm và chiều rộng 45 mm. Có 8 kênh và mỗi kênh có độ phân giải 12 bit, cho phép chuyển đổi và tích hợp tín hiệu tương đối chính xác. Trọng lượng tịnh là 0,2kg.

Sự cách ly:

Có một nhóm gồm 8 kênh cách ly với mặt đất. Thiết kế cách ly này giúp giảm nhiễu giữa các tín hiệu một cách hiệu quả, cải thiện độ chính xác và ổn định của tín hiệu, đồng thời bảo vệ mô-đun và toàn bộ hệ thống khỏi sự can thiệp từ bên ngoài.

Chức năng chẩn đoán:

Chức năng chẩn đoán nâng cao trên bo mạch có thể theo dõi trạng thái hoạt động của mô-đun trong thời gian thực, phát hiện và báo cáo kịp thời các lỗi có thể xảy ra, tránh các lỗi tiếp theo trong hệ thống, nhắc nhở người dùng tiến hành bảo trì và cuối cùng là giảm chi phí bảo trì và khả năng ngừng hoạt động .

Khả năng giao tiếp:

ABB AI845 hỗ trợ giao tiếp truyền qua HART, cho phép nó giao tiếp với các bộ phát tương thích HART, từ đó hiện thực hóa cấu hình và giám sát từ xa các bộ phát, đồng thời giúp việc quản lý hệ thống trở nên thông minh và hiệu quả hơn.

Nguồn điện:

Mỗi kênh có nguồn điện máy phát giới hạn dòng điện riêng, có thể điều khiển việc cung cấp điện cho máy phát và các thiết bị khác. Ngoài ra, công suất của máy phát được giới hạn dòng điện và được giám sát để đảm bảo an toàn, ổn định cho nguồn điện và tránh hư hỏng thiết bị do quá dòng hoặc các sự cố khác.

Trường ứng dụng

Công nghiệp điện:

Nó có thể được sử dụng trong các nhà máy điện, trạm biến áp và những nơi khác để thu thập và giám sát các tín hiệu đại lượng tương tự như điện áp và dòng điện trong hệ thống điện, tiến hành giám sát và bảo vệ thời gian thực trạng thái vận hành của thiết bị điện và đảm bảo an toàn và ổn định. vận hành hệ thống điện.

Trường năng lượng:

Trong ngành dầu khí tự nhiên và các ngành năng lượng khác, ABB AI845 được sử dụng để giám sát và kiểm soát các thông số như áp suất, lưu lượng trong quá trình sản xuất và tối ưu hóa quy trình nhằm nâng cao hiệu quả khai thác và sử dụng năng lượng.

Công nghiệp hóa chất:

Đối với các hệ thống điều khiển tự động quá trình sản xuất hóa chất giúp đo lường, kiểm soát chính xác các tín hiệu đại lượng tương tự như nhiệt độ, mức chất lỏng, thành phần, nhằm đảm bảo an toàn, ổn định và hiệu quả cao cho quá trình sản xuất hóa chất.

Công nghiệp dược phẩm:

ABB AI845 được dùng để kiểm soát các thông số vận hành của thiết bị trong quá trình sản xuất dược phẩm như thành phần, chất lượng thuốc nhằm duy trì chất lượng và độ an toàn trong sản xuất thuốc.
