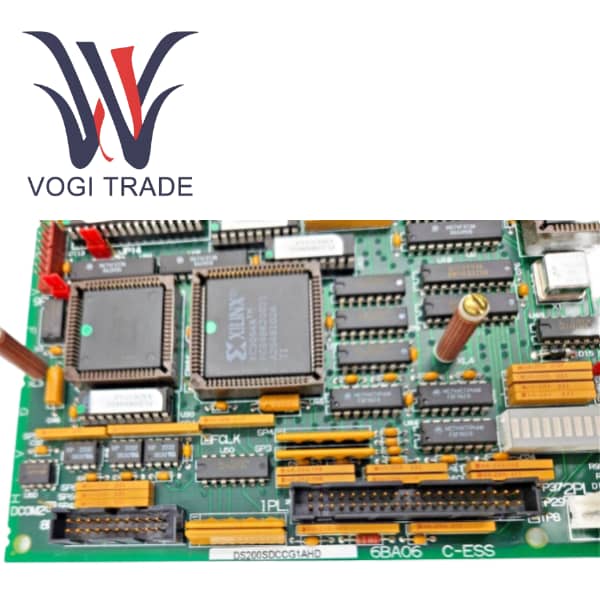

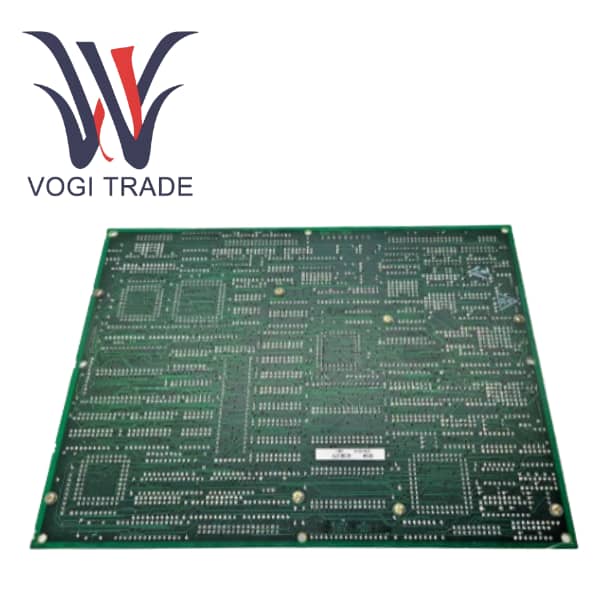

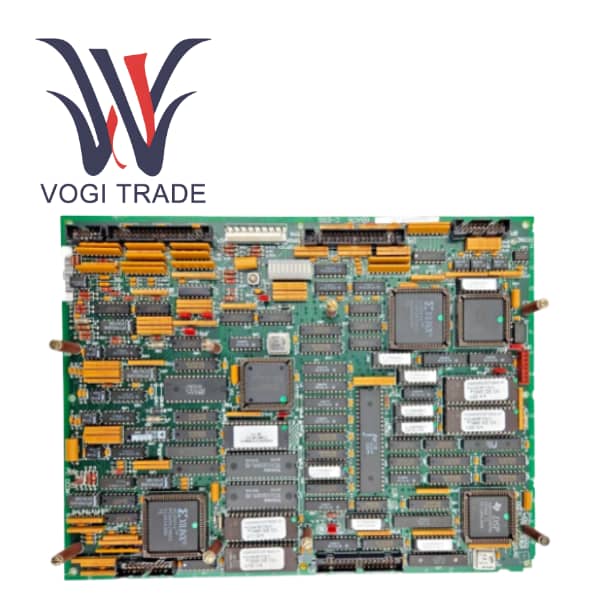

GE DS200SDCCG1AGD

Thông số vận hành

Để điều khiển truyền động phức tạp, hiệu suất cao.

Nhóm: G1 (Dành cho biến tần AC2000, DC2000, EX2000)

Bộ nhớ trong: RAM chia sẻ DS200SDCCG1AGD được nhiều bộ xử lý truy cập để xử lý dữ liệu liền mạch

Bốn EPROM (U11, U12, U22, U23): Lưu trữ dữ liệu cấu hình được lập trình tại nhà máy.

Một EEPROM (U9): Lưu trữ các tham số có thể điều chỉnh theo trường.

Đầu vào nguồn: DS200SDCCG1AGD Nhận qua đầu nối 2PL từ Bảng giao diện/Bộ nguồn: ±5V, ±15V, ±24V DC.

Kết nối:

Tám đầu nối chính để liên lạc hệ thống:

Giao diện 1PL, 2PL  với Bộ nguồn/Bảng giao diện (IMCP, v.v.).

3PL  Giao diện với Thẻ giao tiếp LAN (SLCC).

6PL, 8PL  Giao diện với Bảng mạch đầu cuối ổ đĩa (NTB/3TB hoặc STBA) để xử lý tín hiệu I/O mở rộng.

7PL  Giao diện với Thẻ xử lý tín hiệu (SPC/SPCB) - Không có trên các mẫu G3.

11PL  Đầu ra sang mét - Không có trên các mẫu G3.

Chỉ báo Chẩn đoán  Mười đèn LED hiển thị mã lỗi chi tiết ở định dạng BCD (Lỗi 1-399) hoặc Nhị phân (Lỗi 400-1023). Cũng có thể được cấu hình để hiển thị thô các biến thời gian chạy.

Sản phẩmxem xét

GE DS200SDCCG1AGD là thành phần cốt lõi của hệ thống điều khiển DIRECTO-MATIC® 2000 của General Electric, đóng vai trò là Thẻ điều khiển truyền động hiệu suất cao (SDCC). Thẻ điều khiển biến tần GE được thiết kế để hoạt động như "bộ não" cho bộ truyền động và bộ kích thích động cơ AC/DC, tích hợp mạch điều khiển chính và phần mềm hệ thống.

Là sản phẩm của Nhóm G1, DS200SDCCG1AGD chủ yếu dành cho các ứng dụng ổ đĩa AC2000, DC2000 và EX2000. Thẻ này sử dụng kiến ​​trúc bộ xử lý ba tiên tiến với khả năng trao đổi dữ liệu tốc độ cao thông qua RAM hai cổng, cho phép xử lý các thuật toán điều khiển động cơ phức tạp, quản lý cấp hệ thống và tương tác I/O thời gian thực.

Tính năng sản phẩm

Khả năng xử lý đa lõi mạnh mẽ. Trong kiến ​​trúc ba bộ xử lý, mỗi bộ phận chịu trách nhiệm về một nhiệm vụ chuyên dụng, đảm bảo thực hiện tốc độ cao và chính xác các chương trình điều khiển phức tạp, đồng thời phù hợp với các ứng dụng điều khiển vectơ hoặc servo hiệu suất cao.

GE DS200SDCCG1AGD là thành phần cốt lõi của hệ thống điều khiển DIRECTO-MATIC® 2000 của General Electric, đóng vai trò là Thẻ điều khiển truyền động hiệu suất cao (SDCC). Thẻ điều khiển biến tần GE được thiết kế để hoạt động như "bộ não" cho bộ truyền động và bộ kích thích động cơ AC/DC, tích hợp mạch điều khiển chính và phần mềm hệ thống.

Chức năng chẩn đoán và bảo trì nâng cao

Chẩn đoán bằng đèn LED thông minh có thể nhanh chóng xác định mã lỗi thông qua chế độ nhấp nháy, giảm đáng kể thời gian xử lý sự cố.

Thiết kế nhiều điểm kiểm tra trên bo mạch hỗ trợ đo tín hiệu thuận tiện và gỡ lỗi mạch bằng máy hiện sóng hoặc đồng hồ vạn năng.

Thiết kế kết hợp của bộ nhảy phần cứng và các thông số phần mềm (được lưu trữ trong EEPROM) có thể thích ứng linh hoạt với các loại ổ đĩa, thiết bị phản hồi và logic điều khiển khác nhau.

Mô-đun hóa và khả năng mở rộng. GE DS200SDCCG1A hỗ trợ lắp đặt các bo mạch phụ trợ (như card giao tiếp LAN SLCC và card xử lý tín hiệu SPC), tạo điều kiện cho việc mở rộng hệ thống.

DS200SDCCG1A cung cấp nhiều phương pháp đặt lại, bao gồm nút đặt lại trên bo mạch, đầu vào đặt lại từ xa và đặt lại cơ quan giám sát phần cứng tự động để đảm bảo hệ thống khôi phục an toàn sau trạng thái bất thường.

Cài đặt

Công tác chuẩn bị

Trước khi lắp đặt, vui lòng làm sạch bảng mạch một lần nữa và đảm bảo rằng các cài đặt jumper của bảng mạch mới giống hệt như cài đặt của bảng mạch gốc để tránh lỗi cài đặt.

Chú ý

Vui lòng lắp bảng mạch thay thế vào túi bảo vệ để tránh hư hỏng. Khi thao tác, hãy giữ cạnh của bảng mạch và đặt nó trên một bề mặt phẳng. Những sợi cáp đáng ngờ trên bảng mạch bị lỗi có thể được cắm trực tiếp vào bảng mạch mới, đánh dấu rồi kết nối lại mà không cần hàn.

Phạm vi ứng dụng

Thẻ điều khiển này được thiết kế đặc biệt cho nền tảng truyền động công nghiệp dòng GE DIRECTO-MATIC 2000. Các ứng dụng điển hình bao gồm:

GE DS200SDCCG1AGD được sử dụng cho bộ biến tần AC2000 AC để điều khiển động cơ cảm ứng xoay chiều ba pha hoặc động cơ đồng bộ và phù hợp cho các tình huống ứng dụng như quạt, máy bơm, máy nén và băng tải.

GE DS200SDCCG1AGD là thành phần cốt lõi của hệ thống điều khiển DIRECTO-MATIC® 2000 của General Electric, đóng vai trò là Thẻ điều khiển truyền động hiệu suất cao (SDCC). Thẻ điều khiển biến tần GE được thiết kế để hoạt động như "bộ não" cho bộ truyền động và bộ kích thích động cơ AC/DC, tích hợp mạch điều khiển chính và phần mềm hệ thống.

Thẻ này dùng để điều khiển dòng kích thích của máy phát điện trong hệ thống kích thích EX2000.

Trong thiết bị tự động, nó phù hợp với các tình huống đòi hỏi hiệu suất động cao và các thuật toán điều khiển phức tạp, trong đó chức năng của bộ đồng xử lý DSP là đặc biệt quan trọng.

So sánh với dòng SDCC
