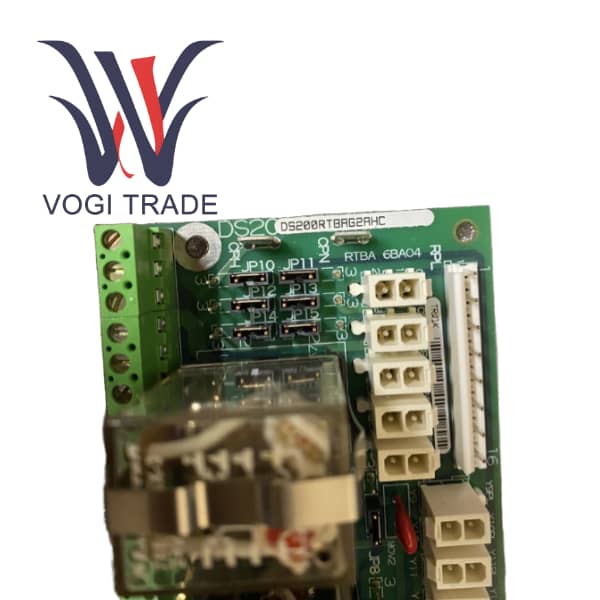

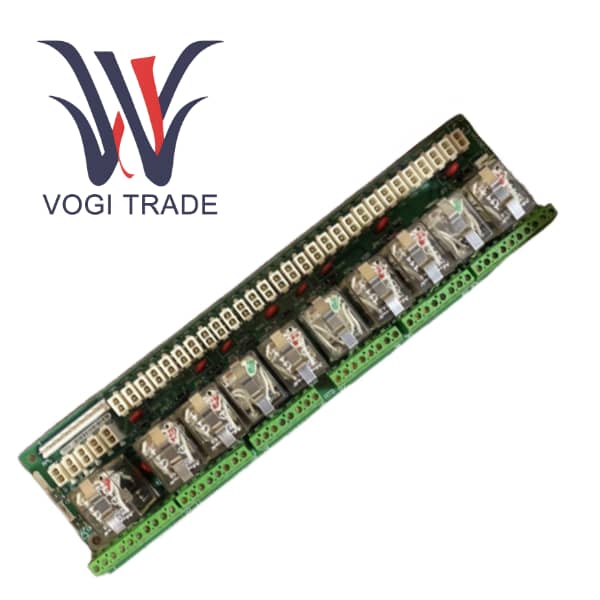

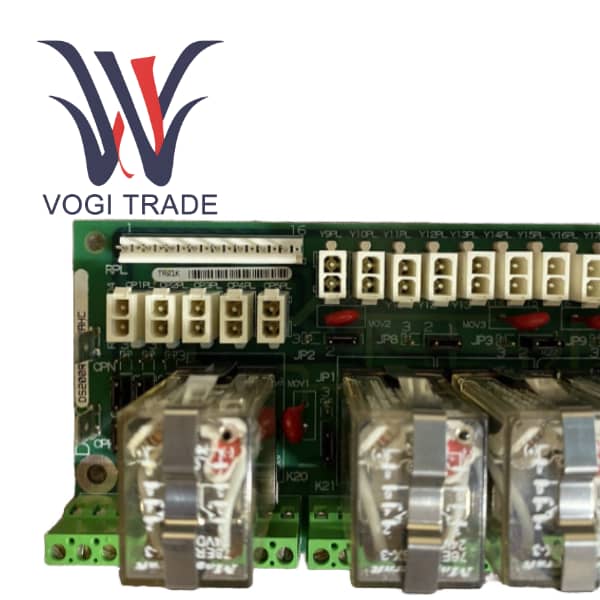

GE DS200RTBAG2AHC

Thông số kỹ thuật

Số Rơ Le: 10 (K20–K29)

Các loại rơ-le:K20–K26: DPDT (Ném hai cực)    K27–K29: 4PDT (Ném hai cực)

Điện áp cuộn dây: 24 V DC (Nhóm G2)

Đánh giá liên hệ: Rơle DPDT: 10 A      4 Rơle PDT: 1 A

Bảo vệ I/O: Biến thể oxit kim loại AC 130 V (MOV)

Đầu nối chính: RPL (16 chân), OPTPL (2 chân), C1PL–C5PL, Y9PL–Y37PL, v.v.

Điểm đầu cuối: 52 đầu cuối cho I/O rơle (K20–K26)

Cấu hình: Có thể định cấu hình thông qua bộ nhảy (JP1–JP15) để định tuyến nguồn điện và tín hiệu

Lắp đặt: Gắn trên bảng, cố định bằng vít vào giá đỡ

Tổng quan về sản phẩm

GE DS200RTBAG2AHC là thành phần chính trong bảng đầu cuối rơle của dòng General Electric RTBA. Là bảng mở rộng tùy chọn cho các ổ đĩa công nghiệp và tủ kích thích, DS200RTBAG2AHC cung cấp mười rơle có thể định cấu hình để nâng cao logic điều khiển, quản lý giao diện và khả năng đầu ra trong các hệ thống tự động hóa phức tạp.

Là model nhóm G2, bo mạch này được thiết kế với điện áp cuộn dây DC 24V. Tính năng này khiến nó hoàn toàn phù hợp với các tình huống trong môi trường công nghiệp hiện đại bị chi phối bởi các hệ thống điều khiển DC điện áp thấp - chẳng hạn như các hệ thống áp dụng PLCS và DCS, cho phép tích hợp trực tiếp và đơn giản hóa kiến ​​trúc hệ thống tổng thể.

Đặc trưng

Cuộn dây 24V DC hoạt động ở điện áp thấp đảm bảo tương thích với các hệ thống điều khiển hiện đại, nâng cao sự an toàn cho người vận hành và có thể kết nối trực tiếp với PLCS, cảm biến và các thiết bị hạ thế khác.

Tính linh hoạt về cấu hình cao được thể hiện ở chỗ các jumper (JP1-JP15) hỗ trợ lựa chọn nguồn điện bên trong (từ LTB) hoặc nguồn điện bên ngoài cho mỗi cuộn dây rơle, cho phép các chiến lược điều khiển tùy chỉnh.

Bảng mạch đầu cuối Rơle có thiết kế chắc chắn và đáng tin cậy. Tất cả I/OS rơle đều được trang bị bộ bảo vệ đột biến MOV, chống tăng vọt điện áp và nhiễu nhất thời một cách hiệu quả, đảm bảo hoạt động ổn định lâu dài trong môi trường công nghiệp khắc nghiệt.

DS200RTBAG2AHC sử dụng thiết kế rơle có thể cắm và được trang bị đèn chỉ báo trạng thái LED độc lập, cho phép phát hiện lỗi nhanh chóng. Rơle có thể được thay thế riêng biệt mà không cần tháo rời toàn bộ bảng mạch, giảm thiểu thời gian ngừng hoạt động ở mức tối đa.

Khả năng tương thích hệ thống hoàn thiện được thiết kế đặc biệt để tích hợp liền mạch các hệ thống điều khiển và truyền động công nghiệp GE khác nhau, đảm bảo hiệu suất và độ tin cậy.

Phạm vi ứng dụng

Điện áp làm việc 24V DC của DS200RTBAG2AHC khiến nó hoàn toàn phù hợp với nhiều tình huống ứng dụng công nghiệp hiện đại khác nhau

Là mô-đun mở rộng đầu ra cho bộ điều khiển logic khả trình (PLCS) và hệ thống điều khiển phân tán (DCS), việc mở rộng giao diện PLC và DCS có thể chuyển đổi một tín hiệu điều khiển đơn thành nhiều lệnh đầu ra riêng biệt để điều khiển các thiết bị hiện trường khác nhau.

Được tích hợp vào các hệ thống truyền động động cơ hiện đại như GE Mark V và Mark VI, nó cung cấp các tín hiệu điều khiển phụ trợ cho quạt và máy bơm làm mát, đồng thời phản hồi trạng thái vận hành (vận hành/sẵn sàng/lỗi) cho hệ thống giám sát và giao diện người-máy.

Mạch khóa liên động an toàn thực hiện điều khiển khóa liên động giữa nhiều băng tải, trong đó trạng thái khởi động và dừng của một băng tải phụ thuộc vào trạng thái vận hành của băng tải kia. Nhận ra các chức năng an toàn quan trọng trong máy móc tự động và hệ thống chuyên chở, chẳng hạn như khóa liên động kiểm soát truy cập, giám sát áp suất/nhiệt độ và mạch dừng khẩn cấp.

Điện áp làm việc 24V DC của DS200RTBAG2AHC khiến nó hoàn toàn phù hợp với nhiều tình huống ứng dụng công nghiệp hiện đại khác nhau

Cuộn dây 24V DC hoạt động ở điện áp thấp đảm bảo tương thích với các hệ thống điều khiển hiện đại, nâng cao sự an toàn cho người vận hành và có thể kết nối trực tiếp với PLCS, cảm biến và các thiết bị hạ thế khác.

So sánh với dòng RTBA
