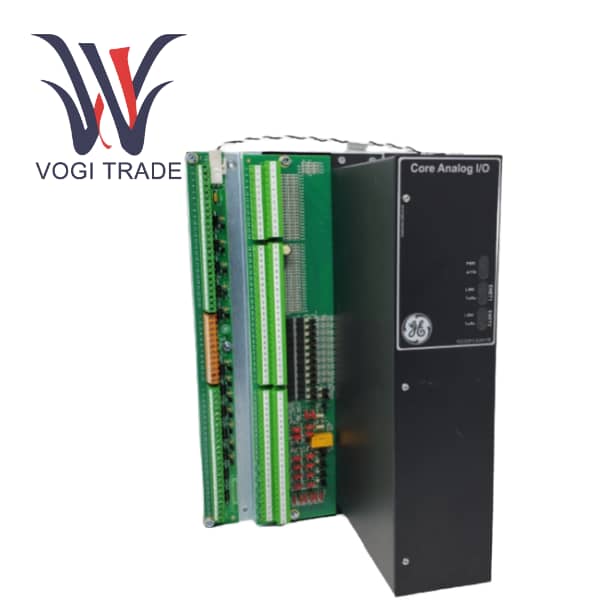

GE IS400TCASH1AFD

Tổng quan về sản phẩm

IS400TCASH1AFD là một phần của mô-đun tương tự lõi PCAA trong hệ thống điều khiển General Electric (GE) Mark VIe. Đây là mô-đun đầu vào/đầu ra tín hiệu tương tự cấp công nghiệp, hiệu suất cao, độ tin cậy cao. Được thiết kế cho các hệ thống điều khiển tuabin khí, nó cung cấp khả năng xử lý tín hiệu tương tự mở rộng và hỗ trợ giao tiếp với nhiều loại cảm biến và bộ truyền động công nghiệp, bao gồm cặp nhiệt điện, vòng dòng 4-20mA, LVDT (Biến áp vi sai biến thiên tuyến tính), bộ truyền động servo và tín hiệu rung (địa chấn).

Các tính năng chính

Nhiều giao diện tín hiệu

GE IS400TCASH1AFD hỗ trợ tới 25 tín hiệu cặp nhiệt điện (bao gồm các loại E, J, K, T và S).

10 kênh đầu vào dòng điện 4-20mA, trong đó hai kênh có thể được cấu hình là đầu vào điện áp 4-20mA hoặc ±10V.

Hai đầu ra 4-20mA và ba đầu ra 4-20mA dự phòng (TMR) (được triển khai qua TCAT).

Đầu ra kích thích LVDT 6 kênh và đầu vào phản hồi LVDT 12 kênh.

Trình điều khiển cuộn dây servo 6 kênh, mỗi kênh hỗ trợ đầu ra 10mA.

Đầu vào cảm biến rung 12 kênh.

2 đầu vào xung TTL và 2 pu từ tínhđầu vào dòng lse.

Thiết kế có độ tin cậy cao

Hỗ trợ cấu hình chế độ đơn, chế độ kép và dự phòng ba (TMR).

ID điện tử tích hợp đảm bảo khớp chính xác các mô-đun, bảng đầu cuối và cáp.

Các chức năng bảo vệ bao gồm khởi động mềm, giới hạn dòng điện và quản lý nguồn điện.

Tùy chọn cấu hình linh hoạt

Cấu hình, hiệu chuẩn và chẩn đoán mô-đun được thực hiện thông qua ToolboxST.

Hỗ trợ tốc độ khung hình 40ms và 10ms.

Bảng đầu cuối TCAT tùy chọn cho phép phân phối tín hiệu tới nhiều mô-đun PCAA.

Thông số kỹ thuật

Đầu vào điện áp 28V DC ±5% được cung cấp qua giao diện P5.

Phạm vi nhiệt độ hoạt động là từ -30°C đến +65°C.

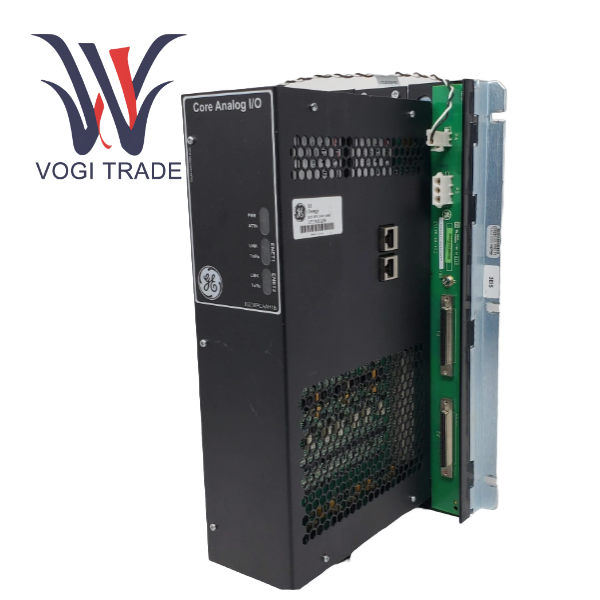

Giao diện truyền thông của GE IS400TCASH1AFD là cổng Ethernet RJ45 kép (ENET1/ENET2), hỗ trợ 10/100 Mbps.

Bảng mạch đầu cuối mô-đun tương tự lõi

Có ba đèn báo trạng thái: PWR (nguồn), ATTN (trạng thái) và LINK/TxRx (mạng).

Loại thiết bị đầu cuối: 120 thiết bị đầu cuối cắm kiểu Châu Âu.

Kích thước: 33,02 cm × 17,8 cm (13 inch × 7 inch).

Ứng dụng

Điều khiển tuabin khí (GCV, IGV, SRV, v.v.)

Hệ thống điều khiển quá trình công nghiệp

Nhà máy điện, công nghiệp dầu khí, hệ thống động lực tàu thủy

Cần có hệ thống điều hòa và thu thập tín hiệu tương tự có độ tin cậy cao

Chẩn đoán và bảo trì

Mô-đun lõi analog được trang bị các chức năng tự chẩn đoán tích hợp, bao gồm: giám sát nguồn điện,  phát hiện mạch hở/ngắn mạch tín hiệu,  điện áp tham chiếu và kiểm tra tình trạng ADC/DAC,  và bảo vệ "tự hủy" đầu ra servo.

Người dùng có thể xem mã cảnh báo chi tiết và đề xuất vận hành thông qua ToolboxST.

Khả năng tương thích

GE IS400TCASH1AFD hoàn toàn tương thích với tất cả các mô-đun và bộ điều khiển I/O Mark VIe.

Bảng mạch đầu cuối mô-đun lõi tương tự hỗ trợ sử dụng cùng với bảng nối đất được bảo vệ JGPA và bảng đầu cuối TCAT.
