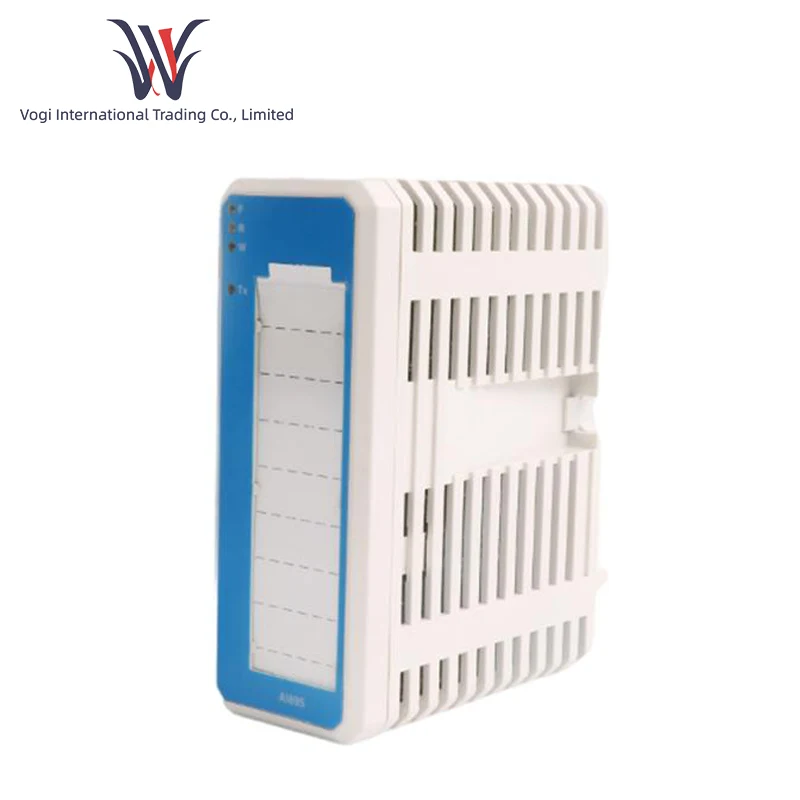

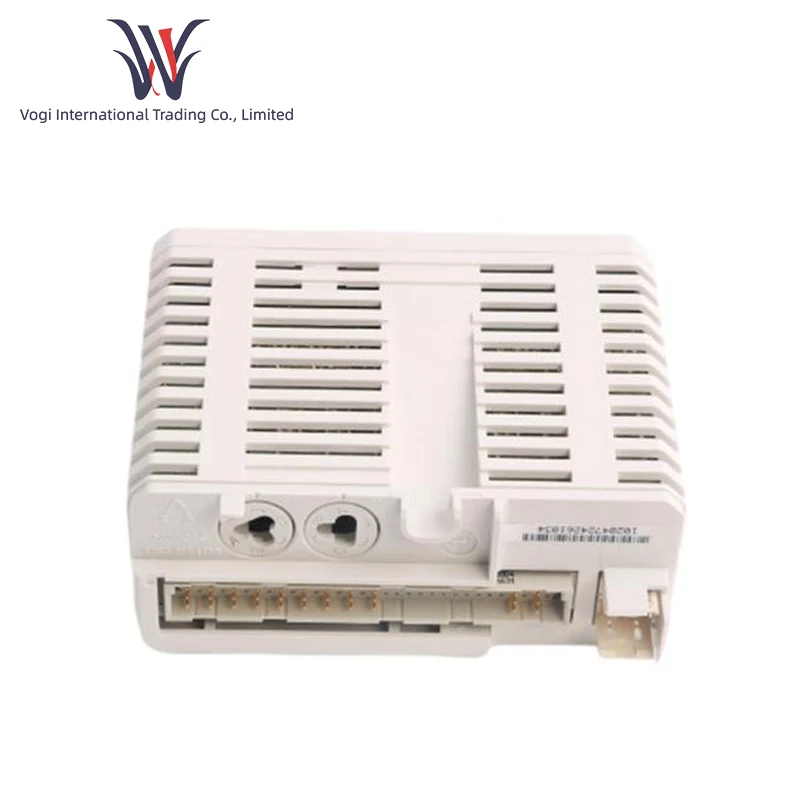

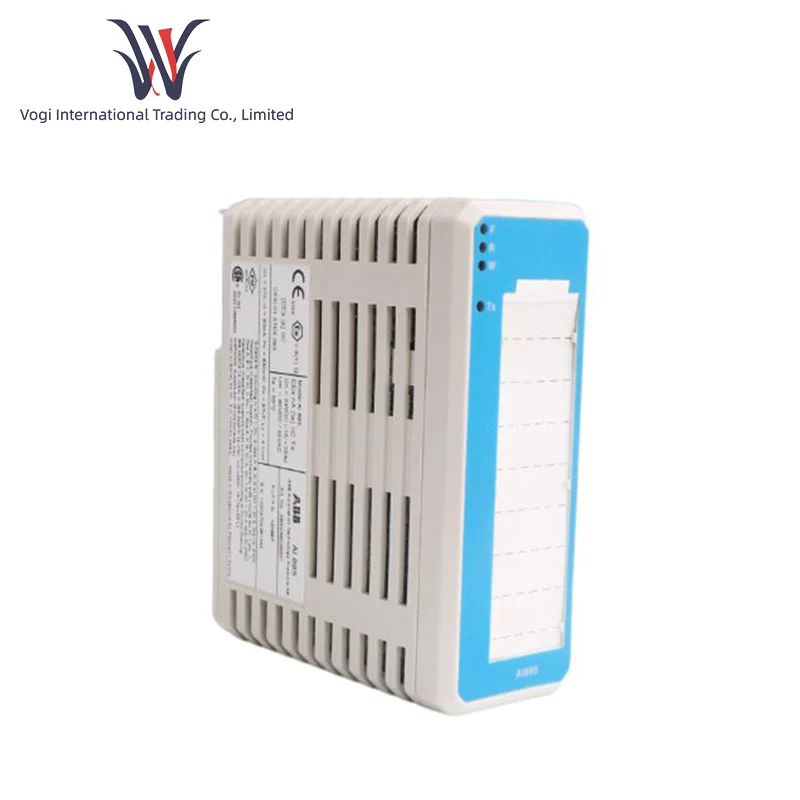

Hình AI895

Thông số kỹ thuật:

Kênh đầu vào: 1 kênh, bị cô lập hoàn toàn.

Loại đầu vào: Điện áp (± 10V) hoặc dòng điện (± 20mA)

Độ phân giải: 16 bit.

Độ chính xác: ± 0,1% của quy mô đầy đủ.

Phạm vi: Điện áp: ± 10V, dòng điện: ± 20mA.

Phân lập kênh: Các kênh được phân lập từ bus bảng nối đất và từ phía hiện trường, với điện áp cách ly 250V AC RMS.

Tỷ lệ từ chối chế độ chung:> 120 dB.

Tỷ lệ từ chối chế độ tuần tự:> 50 dB.

Bảo vệ quá tải: Đầu vào có thể chịu được điện áp liên tục ± 35V hoặc dòng ± 30mA.

Tiêu thụ điện năng: mức tiêu thụ năng lượng nhỏ hơn 2,8W (nguồn điện backplane 5V DC).

Nhiệt độ hoạt động: -25 ° C đến +70 ° C.

Nhiệt độ lưu trữ: -40 ° C đến +85 ° C.

Độ ẩm tương đối: 5% đến 95%.

Để biết thêm thông tin, vui lòng tham khảo biểu dữ liệu bên dưới.

Đặc trưng:

1. Phạm vi lập trình linh hoạt: ABB AI895 cung cấp hai chế độ đầu vào phạm vi cơ bản: điện áp (± 10V) và dòng điện (± 20mA). Người dùng có thể dễ dàng chọn phạm vi cần thiết và hiệu chỉnh thông qua phần mềm máy tính máy chủ để đáp ứng các yêu cầu giao diện cảm biến đa dạng.

2. Đo lường mức độ chính xác cao: Với độ phân giải và độ chính xác cao 16 bit tốt hơn ± 0,1% quy mô đầy đủ, ABB AI895 đảm bảo độ chính xác và độ tin cậy của việc lấy mẫu tín hiệu tương tự (như áp suất, nhiệt độ và đầu ra của máy phát dòng) trong các khu công nghiệp.

3. Cách ly điện đáng tin cậy: ABB AI895 đạt được sự cô lập hiệu quả lên tới 250V AC rms giữa các kênh và xe buýt nối tiếp, và các kênh và tín hiệu trường, triệt tiêu đáng kể nhiễu vòng mặt đất và nhiễu chế độ chung, và cải thiện độ tinh khiết của tín hiệu và an toàn hệ thống tổng thể.

4. Chẩn đoán và bảo vệ hoàn toàn: Mô-đun có chức năng phát hiện phá vỡ dòng tích hợp để báo cáo các lỗi cảm biến hoặc dây nối kịp thời. Nó cũng có khả năng bảo vệ quá điện áp đầu vào (± 35V) và quá dòng (± 30mA), cải thiện hiệu quả sự mạnh mẽ và hoạt động lâu dài của ABB AI845 trong môi trường công nghiệp khắc nghiệt.

Kịch bản ứng dụng:

Kiểm soát quá trình: Tín hiệu truyền áp suất thu thập chính xác (4-20ma) trong các nhà máy hóa học để kiểm soát lò phản ứng.

Giám sát môi trường: Đo thời gian thực các màn hình chất lượng nước (như mét pH, sản lượng 0-10V) dữ liệu trong các nhà máy xử lý nước thải.

Quản lý năng lượng: Các nhà máy điện đo chính xác nhiệt độ của các cặp nhiệt điện có máy phát điện/máy biến áp (được truyền đến ± 10V bằng máy phát).

Tự động hóa sản xuất: Trạm điều khiển dây chuyền lắp ráp ô tô Áp suất khí nén (4-20mA) hoặc nhiệt độ lò (4-20ma).

Thực phẩm và dược phẩm: Kiểm soát chính xác tín hiệu cảm biến cân (± 10V) của bể chứa thiết bị.
