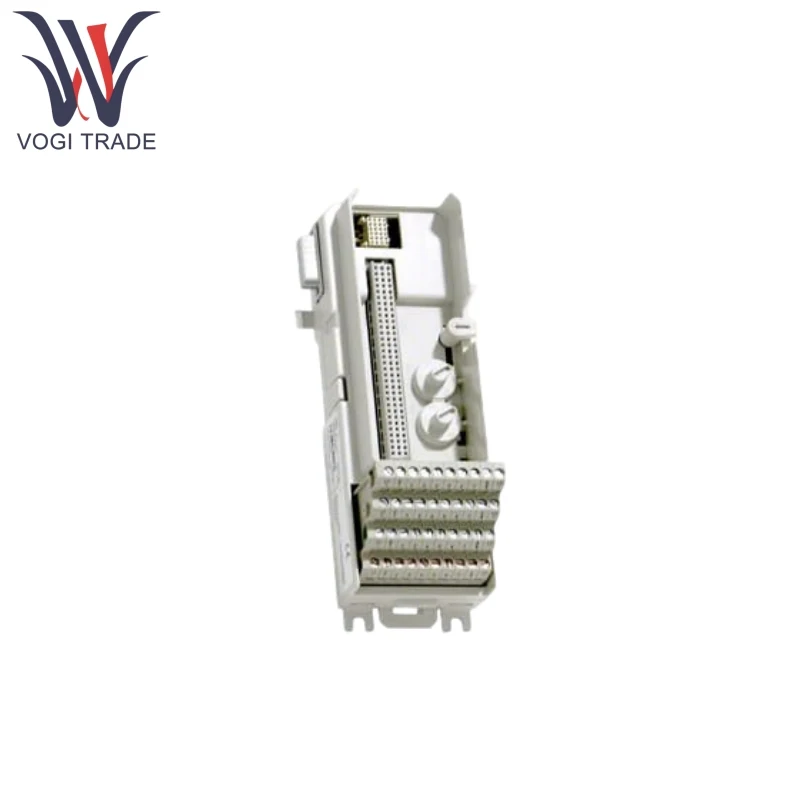

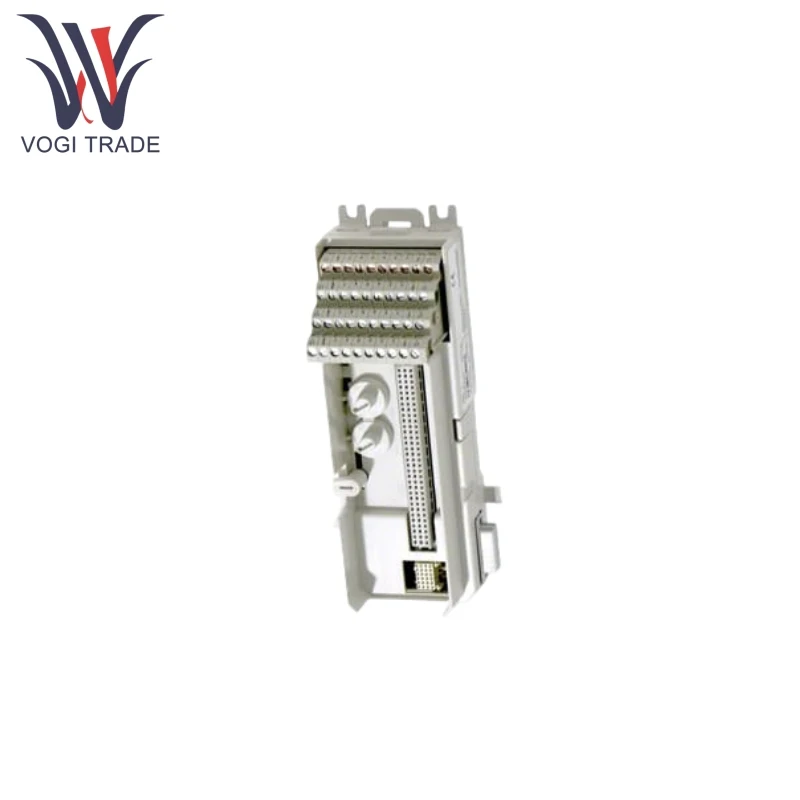

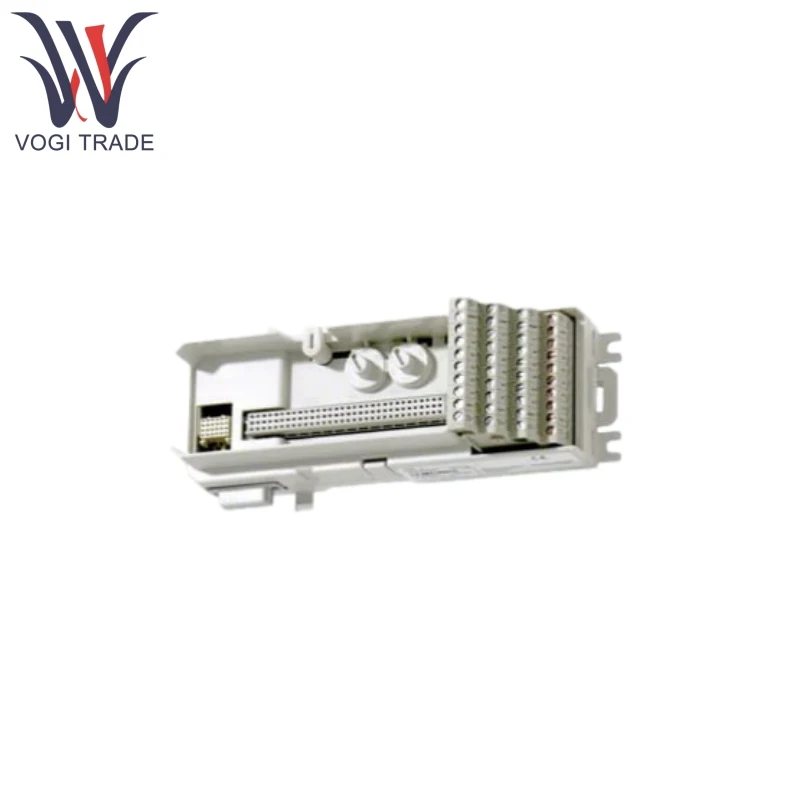

ABB TU818V1 3BSE069209R1

Thương hiệu: ABB
Mô tả: Đơn vị chấm dứt mô -đun nhỏ gọn
Điều kiện: Thương hiệu mới
Giấy chứng nhận: Thư bảo hành báo cáo kiểm tra COO
Bảo hành: 1 năm
Hàng tồn kho Qty: 4
Thời hạn thanh toán: T/T.
Cảng vận chuyển: Thâm Quyến
ABB TU818V1 3BSE069209R1 Chức năng lõi là kết nối các thiết bị trường với các mô-đun I/O, cho phép truyền tín hiệu, chuyển đổi và quản lý địa chỉ, làm cho nó đặc biệt phù hợp với môi trường công nghiệp phức tạp yêu cầu xử lý tín hiệu chính xác cao. Mô -đun có thiết kế mô -đun hỗ trợ mở rộng linh hoạt, cải thiện đáng kể hiệu quả tích hợp hệ thống và độ tin cậy.

Gửi yêu cầu

Mô tả Sản phẩm

Sản xuất	ABB
Số mô hình	TU318V1
Số đặt hàng	3BSE069209R1
Danh mục	-
Đất nước xuất xứ	Thụy Sĩ
Mã HS	8538900000
Kích thước	1886cm
Cân nặng	0,4kg

Tính năng sản phẩm

ABB TU818V1 3BSE069209R1 hỗ trợ truyền tín hiệu 32 kênh và có thể xử lý đồng thời tín hiệu truyền thông tương tự, kỹ thuật số và HART.

ABB TU818V1 3BSE069209R1 có chức năng điều khiển khóa cơ học tích hợp, với hai bộ khóa cơ học 6 chữ số (tổng cộng 36 cấu hình) để phù hợp với các loại mô-đun I/O khác nhau và ngăn chặn sai.

ABB TU818V1 3BSE069209R1 hỗ trợ các cấu hình I/O một kênh hoặc dự phòng để đảm bảo tính khả dụng cao cho các hệ thống quan trọng.

ABB TU818V1 3BSE069209R1 hỗ trợ điện áp quá trình 50 V, với dòng điện tối đa 2,5 a trên mỗi kênh và tổng đầu vào công suất (L1/L2) lên tới 8 A.

ABB TU818V1 3BSE069209R1 cung cấp bảo vệ quá dòng và cách ly ngắn mạch để đảm bảo an toàn cho các thiết bị hiện trường.

ABB TU818V1 3BSE069209R1 hỗ trợ nhiều giao thức truyền thông công nghiệp, cho phép tích hợp liền mạch với ABB và các hệ thống kiểm soát của bên thứ ba.

ABB TU818V1 3BSE069209R1 tương thích với các kết nối hai dây hoặc ba dây cho các máy phát HART, loại bỏ sự cần thiết của các thiết bị đầu cuối bổ sung.

ABB TU818V1 3BSE069209R1 có chức năng tự chẩn đoán tích hợp, công suất giám sát liên tục, trạng thái tín hiệu và liên kết giao tiếp và nhanh chóng xác định lỗi thông qua đèn báo LED.

ABB TU818V1 3BSE069209R1 hỗ trợ hoán đổi nóng, cho phép bảo trì mà không cần thời gian chết hệ thống, giảm đáng kể thời gian chết của hệ thống.

Sản phẩm sử dụng nguyên tắc

ABB TU818V1 3BSE069209R1 có thể chuyển đổi tín hiệu từ các thiết bị hiện trường thành các tín hiệu tiêu chuẩn có thể nhận ra bởi các mô-đun I/O và đảm bảo an toàn điện thông qua việc phân lập opto.

Nó hỗ trợ truyền tín hiệu HART, cho phép cấu hình tham số máy phát mà không làm gián đoạn điều khiển quá trình.

Nó truyền tín hiệu địa chỉ đến MTU tiếp theo thông qua bus mô-đun, cho phép mở rộng xếp tầng đa mô-đun, với tối đa 12 MTU có thể kết nối (tùy thuộc vào cấu hình hệ thống).

Thiết kế mã hóa cơ học của nó tự động khớp với loại mô-đun I/O, loại bỏ sự cần thiết của cấu hình địa chỉ thủ công.

Nó cung cấp các thiết bị đầu cuối năng lượng quy trình độc lập (L1/L2) để hỗ trợ nguồn điện riêng biệt cho các thiết bị hiện trường, tránh nhiễu điện. Grounding hệ thống đạt được thông qua các thiết bị đầu cuối nối đất, tăng cường khả năng chống nhiễu.

Tham số sản phẩm

Chi tiết sau đây dành cho ABB TU818V1 3BSE069209R1.

Tham số	Đặc điểm kỹ thuật
Phạm vi điện áp	Bus mô -đun: 24 V DC Điện áp quá trình: 50 V DC (250 V được đề cập trong một số nguồn có thể là điện áp thử nghiệm cách điện)
Số lượng kênh	32 kênh (có thể định cấu hình là các đầu cuối tín hiệu 1 × 32 hoặc 2 × 16)
Điện áp kiểm tra cách điện	500 V AC (trong 1 phút)
Đặc điểm kỹ thuật nối dây	Dây rắn: 0,5 Ném2,5 mm² Dây bị mắc kẹt: 0,5 Ném1,5 mm²
Nhiệt độ hoạt động	-25 ° C đến +60 ° C (thích hợp cho môi trường công nghiệp điển hình)
Lớp bảo vệ	IP20 (chống bụi, phù hợp để cài đặt trong tủ điều khiển)
