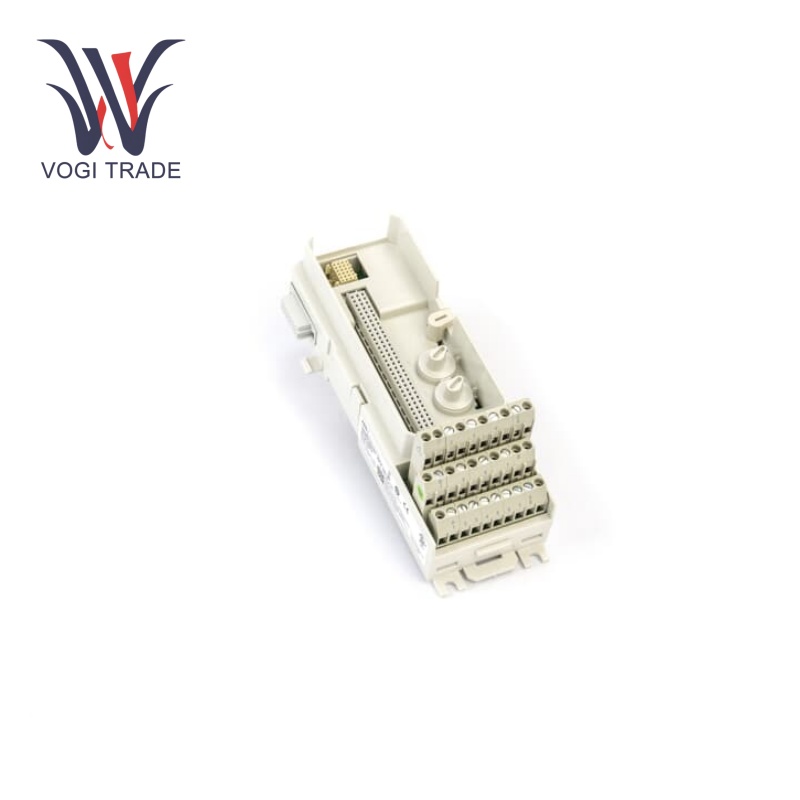

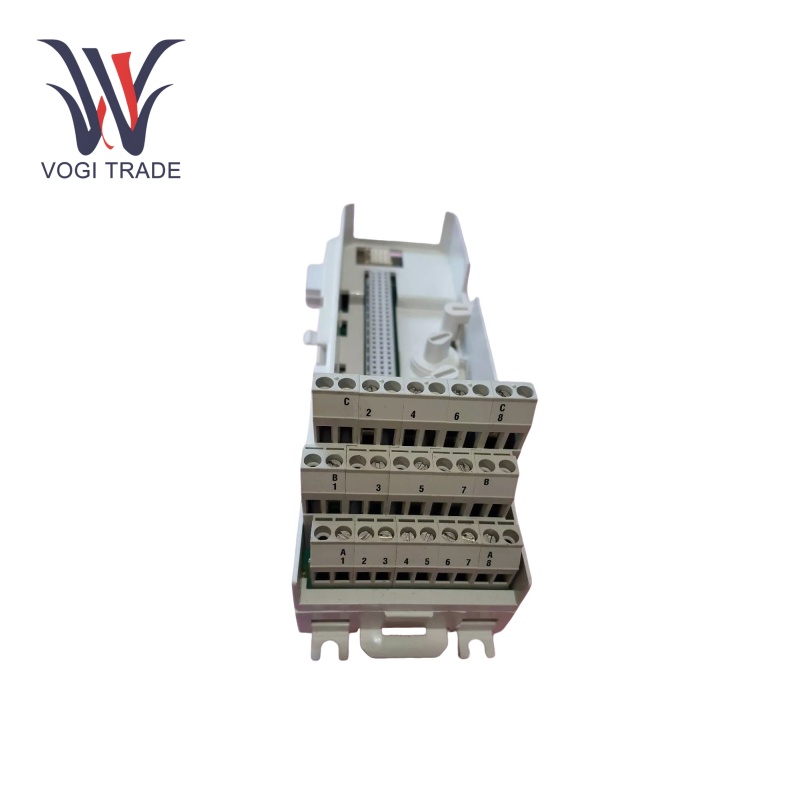

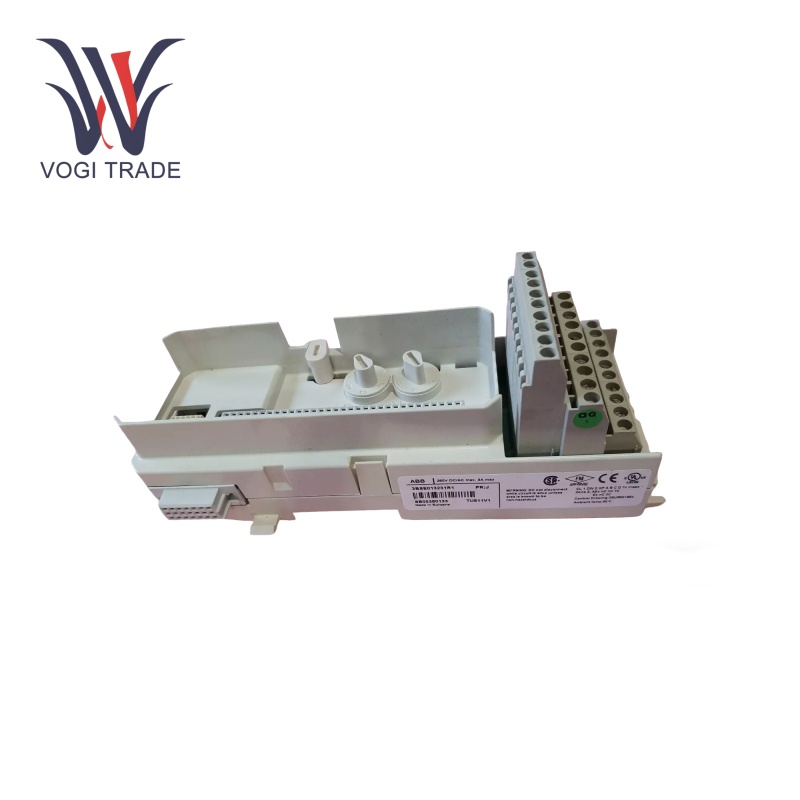

ABB TU811V1

Tham số hoạt động

Xếp hạng điện áp:Nó hoạt động ở điện áp 250V

Nhiệt độ hoạt động:-25 ° C đến +70 ° C,

Phạm vi độ ẩm:5% đến 95% không gây khó chịu

Kênh:TU811V1 cung cấp 8 kênh bị cô lập cho tín hiệu trường, chứa nhiều loại đầu vào khác nhau.

Phân phối mô -đun:MTU phân phối mô -đun cho mô -đun I/O và cho MTU tiếp theo, đảm bảo giao tiếp liền mạch trong hệ thống.

Cấu hình địa chỉ:Các khóa cơ được sử dụng để định cấu hình MTU cho các loại mô -đun I/O khác nhau, mang lại sự linh hoạt trong thiết kế hệ thống.

Tính năng sản phẩm

Kết thúc và phân phối tín hiệu:ABB TU811V1 được sử dụng làm điểm kết thúc và phân phối tín hiệu trong đó dây nối trường bị chấm dứt thành các mô -đun I/O. Với 8 kênh, nó có khả năng hỗ trợ tối đa 8 tín hiệu trường bị cô lập. Bus mô -đun được phân phối cho mô -đun I/O cũng như MTU tiếp theo trong hệ thống của thiết bị. Nó cho phép giao tiếp dễ dàng và chuyển giao tín hiệu giữa các phần khác nhau của hệ thống tự động hóa công nghiệp.

Thế hệ địa chỉ:ABB TU811V1 tạo địa chỉ chính xác cho mô -đun I/O. Nó thực hiện điều này bằng cách chuyển các tín hiệu vị trí đi sang MTU tiếp theo. Chức năng tạo địa chỉ này là rất quan trọng cho việc xác định và giao tiếp đúng của từng mô -đun I/O trong mạng công nghiệp. Trong một môi trường công nghiệp phức tạp với nhiều mô -đun I/O, điều này đảm bảo rằng hệ thống điều khiển có thể gửi và nhận dữ liệu từ các mô -đun chính xác, ngăn chặn sự thông tin sai lệch và thất bại hệ thống.

Cấu hình cơ học để tương thích:MTU có thể được cấu hình về mặt cơ học để tương thích với hai loại mô -đun I/O. Mỗi khóa có thể được chuyển qua sáu vị trí định vị, cung cấp cho bạn 36 cấu hình. Thiết kế cơ học đơn giản như vậy vẫn cho phép phù hợp với một số lượng lớn các mô -đun I/O, đó là lý do tại sao nó trở thành một giải pháp tiêu chuẩn rất phổ biến. Với việc tích hợp ABB TU811V1 vào các hệ thống tự động hóa công nghiệp hiện tại hoặc mới rất dễ dàng và không cần phải cấu hình RE dựa trên phần mềm phức tạp mỗi khi sử dụng mô -đun I/O khác nhau.

Cài đặt

Sự chuẩn bị:Đảm bảo tất cả các nguồn năng lượng bị ngắt kết nối để ngăn ngừa các mối nguy điện.

Núi:Gắn đúng cách ABB TU811V1 bên trong khe cắm trong giá hệ thống I/O S800.

Tín hiệu và được chỉ định để:Kết nối trường với các đầu cuối tín hiệu như được chỉ ra trong các sơ đồ nối dây có trong hướng dẫn sử dụng

Cấu hình:Định cấu hình MTU cho I/O mong muốn bằng cách đặt DWORD minidp với ba khóa cơ.

Năng lượng lên:Sau khi tất cả các kết nối được thực hiện, khôi phục nguồn cho hệ thống và xác minh rằng MTU khởi tạo chính xác, được biểu thị bằng các chỉ số LED thích hợp.

Phạm vi ứng dụng

Nhà máy sản xuất:ABB TU811V1 được sử dụng trong các ứng dụng sản xuất để giao diện các cảm biến và bộ truyền động khác nhau với hệ thống điều khiển. Ví dụ, trong một dây chuyền lắp ráp ô tô, nó có thể liên kết các cảm biến phát hiện các vị trí của các bộ phận trên băng tải với các mô -đun đầu vào/đầu ra. Vì vậy, hệ thống điều khiển có thể giám sát quá trình sản xuất trong thời gian thực và điều chỉnh hệ thống phù hợp bằng cách điều chỉnh tốc độ của dây băng tải hoặc kích hoạt cánh tay robot vào thời điểm thích hợp.

Cơ sở sản xuất điện:Nó có thể được sử dụng trong một nhà máy điện để giao tiếp các thiết bị giám sát cấp trường vào hệ thống điều khiển. Nó cho phép hệ thống điều khiển của nhà máy điện giám sát và quản lý việc sản xuất và phân phối điện một cách hiệu quả bằng cách cung cấp một kết nối đáng tin cậy. Nó kết nối các cảm biến nhiệt độ cuộn dây với các mô -đun I/O, để hệ thống điều khiển hoạt động nếu nhiệt độ không nằm trong phạm vi thường được chấp nhận để thành tích.

Nhà máy xử lý nước và nước thải:ABB TU811V1 kết nối các cảm biến đo các thông số chất lượng nước và bộ truyền động kiểm soát hoạt động của máy bơm, van và thiết bị xử lý trong nhà máy xử lý nước/nước thải. Điều này rất hữu ích trong việc xử lý và xả nước và nước thải cho phù hợp và tuân theo các quy tắc môi trường. Chức năng chính của nó là đảm bảo tất cả các cảm biến trong các bể xử lý nước kết nối với các mô -đun I/O để hệ thống điều khiển có thể điều chỉnh máy bơm liều hóa học theo các thông số chất lượng nước mà các cảm biến nhận được.

Khắc phục sự cố

Kiểm tra tất cả các kết nối:Nhìn vào từng kết nối vật lý của bạn để kiểm tra xem tất cả các dây cáp kết nối đều có dây đúng cách và trong tình trạng tốt.

Có thể định cấu hình:Đảm bảo các khóa cơ có thể định cấu hình được đặt đúng cho loại mô -đun I/O dự định.

Khả năng chẩn đoán:Tận dụng phần mềm chẩn đoán của ABB để theo dõi sức khỏe của MTU và phát hiện các vấn đề trước.

Điều kiện môi trường:Đảm bảo rằng môi trường hoạt động đáp ứng các điều kiện được chỉ định, đặc biệt là về nhiệt độ và độ ẩm, để ngăn chặn các tác dụng phụ đối với hiệu suất.
