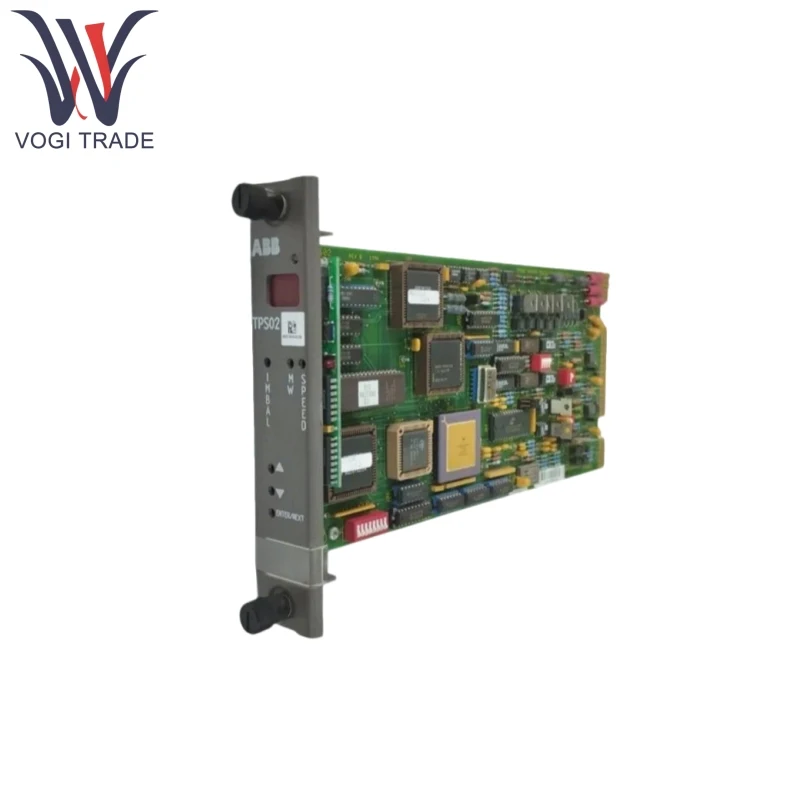

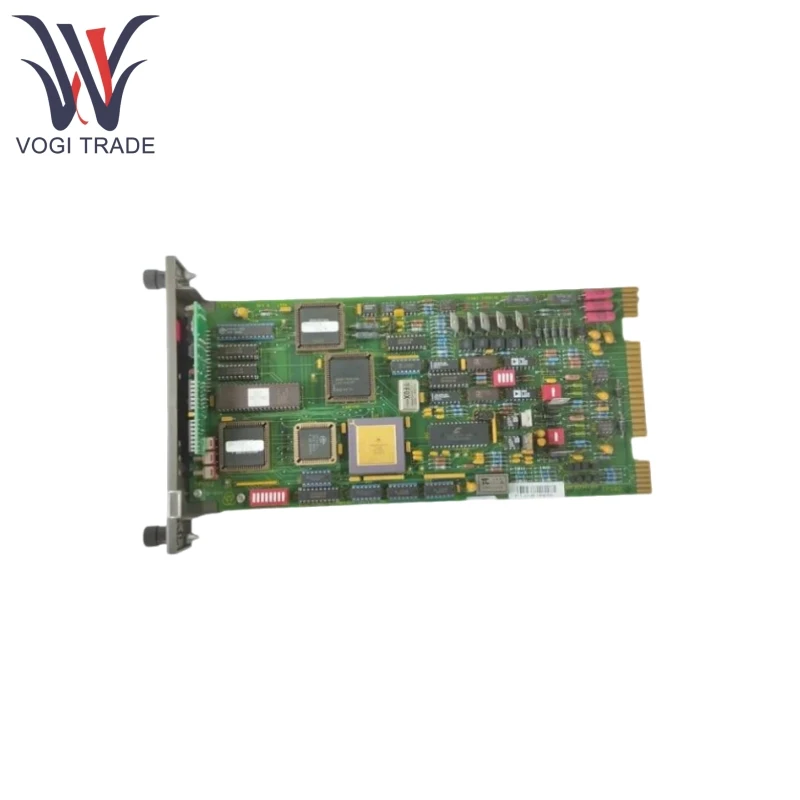

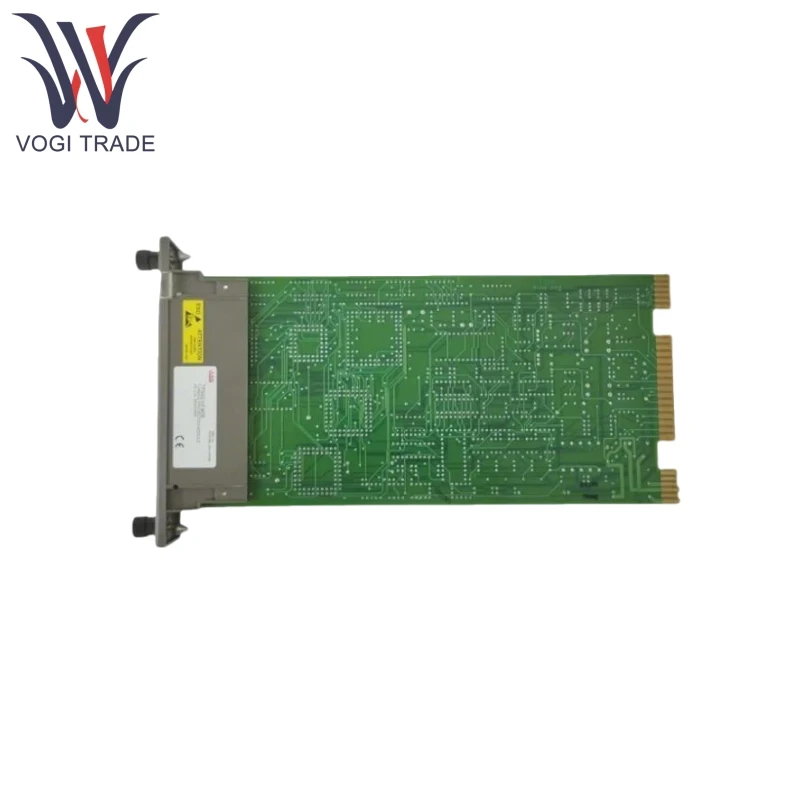

ABB TPS02

Tính năng sản phẩm

ABB TPS02 có chức năng bảo vệ quá mức làm tăng tốc độ tăng bằng cách đóng van điều chỉnh áp suất cao khi tốc độ vượt quá 103% giá trị định mức.

ABB TPS02 có chức năng chuyến đi khẩn cấp, gây ra sự tắt máy áp suất thấp và áp suất cao khi tốc độ quay đạt 110% giá trị định mức, nhanh chóng cắt giảm tất cả áp suất thủy lực của van.

ABB TPS02 có chức năng bảo vệ mất cân bằng điện, so sánh tải điện với đầu vào công suất cơ học để ngăn ngừa nguy cơ quá mức gây ra bởi thay đổi tải đột ngột.

ABB TPS02 hỗ trợ xử lý tín hiệu đầu vào dự phòng ba kết hợp với logic bỏ phiếu hai trong hai trong hai để tránh các lỗi một điểm.

ABB TPS02 có chức năng tự chẩn đoán tích hợp, liên tục theo dõi tình trạng sức khỏe mô-đun và cung cấp phản hồi về bất thường thông qua đèn báo LED.

ABB TPS02 hỗ trợ giao tiếp với mô -đun điều khiển chính Infi 90 thông qua bus mở rộng, truyền dữ liệu quan trọng như tốc độ và công suất. Nó tương thích với giao thức Modbus RTU, cho phép tích hợp với các hệ thống cấp trên của bên thứ ba.

Sản phẩm sử dụng nguyên tắc

ABB TPS02 nhận tín hiệu cảm biến tốc độ thông qua ba kênh độc lập, sử dụng bộ vi xử lý để tính tốc độ thời gian thực và so sánh nó với ngưỡng đặt trước. Đồng thời, các tín hiệu tương tự như công suất và áp suất được chuyển đổi thành tín hiệu kỹ thuật số thông qua chuyển đổi tương tự thành kỹ thuật số và sau đó nhập đơn vị logic bảo vệ.

Khi phát hiện ra quá mức hoặc mất cân bằng năng lượng, ABB TPS02 có thể tạo ra tín hiệu chuyến đi thông qua mạch logic hai phần ba, điều khiển các rơle trong đơn vị thiết bị đầu cuối để ngắt kết nối mạch dầu thủy lực, đồng thời gửi thông báo báo động đến hệ thống điều khiển chính thông qua bus mở rộng.

ABB TPS02 có ba bộ xử lý độc lập hoạt động song song, với kết quả được xác minh bằng các bộ so sánh phần cứng để đảm bảo tính nhất quán đầu ra. Nếu một kênh bị lỗi, hệ thống sẽ tự động chuyển sang đường dẫn dự phòng và kích hoạt báo động.

PTham số Roduct

Các chi tiết sau đây dành cho mô -đun nô lệ bảo vệ tuabin ABB TPS02.

Đầu dò tốc độ: Hỗ trợ các đầu dò thụ động (với ngưỡng bắt đầu là 50-100Hz) hoặc các đầu dò hoạt động, với độ phân giải lên tới 0,01%.

Đầu vào tương tự: Dòng điện 4-20mA hoặc điện áp 1-5V, với độ chính xác là ± 0,1% FS.

Kiểm soát kỹ thuật số: Đầu ra tiếp xúc khô (10A/120VAC), được sử dụng để điều khiển rơle hoặc van điện từ.

Đầu ra tương tự: 4-20ma, có thể được kết nối với các thiết bị hiển thị bên ngoài để theo dõi tốc độ thời gian thực.

Yêu cầu cung cấp điện:

+15V dc (± 5%), 14mA

-15V dc (± 5%), 14mA

+24V dc (± 10%), 150mA

Nhiệt độ hoạt động: -40 đến +85, độ ẩm 0-95% (không điều hòa).
