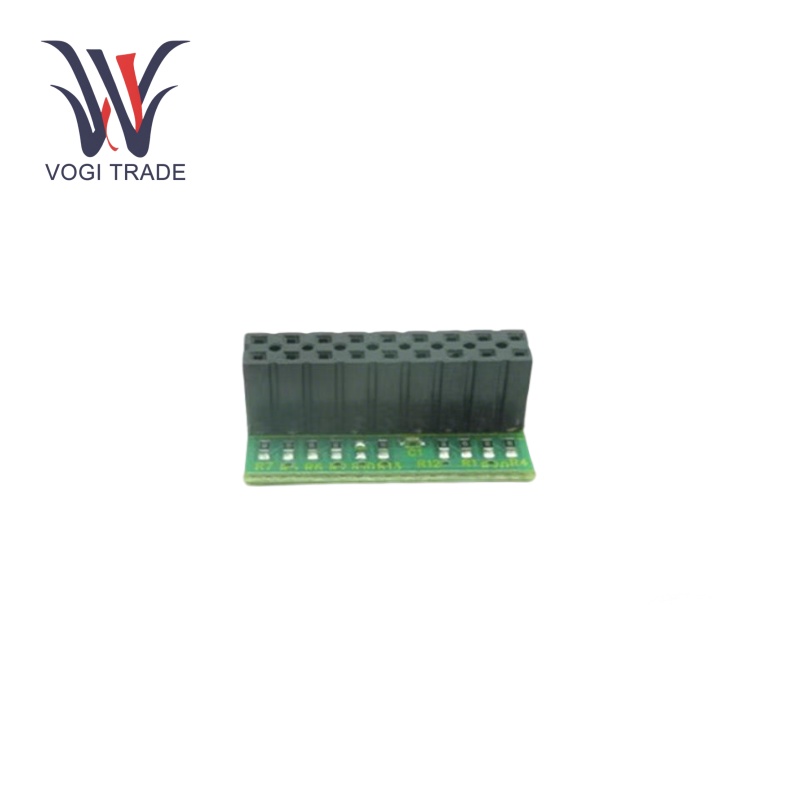

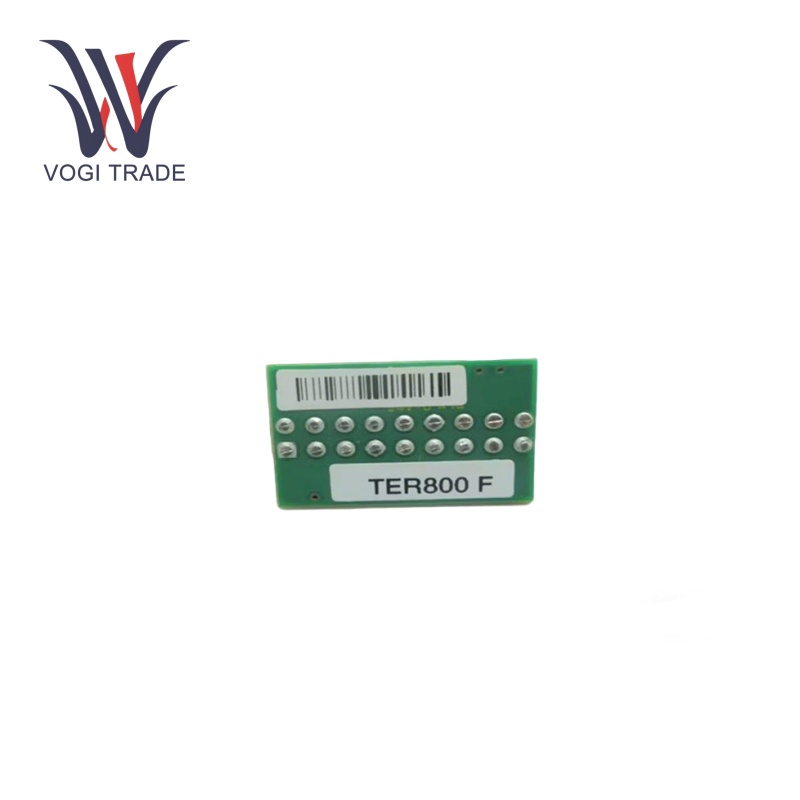

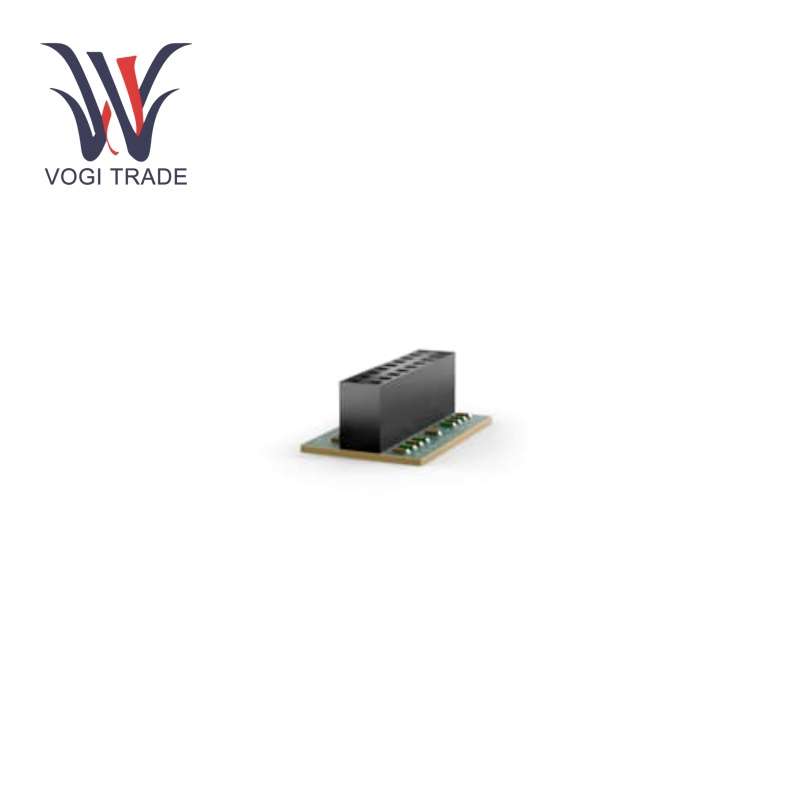

Hình ter800

Tham số vận hành

Khả năng tương thích xe buýt:ABB được thiết kế đặc biệt cho các hệ thống xe buýt HN800 và CW800, cung cấp sự chấm dứt cần thiết để ngăn chặn các phản xạ tín hiệu và các lỗi giao tiếp tiềm năng.

Yêu cầu cài đặt:ABB chỉ định rằng một thiết bị đầu cuối phải được cài đặt ở mỗi đầu của xe buýt HN800 hoặc CW800 để đảm bảo hiệu suất tối ưu.

Đặc điểm xử lý tín hiệu:Nó được tối ưu hóa để xử lý các tín hiệu liên quan đến các hệ thống xe buýt HN800 hoặc CW800.

Nhiệt độ hoạt động:-25 ° C đến +70 ° C.

Phạm vi độ ẩm:5% đến 95% không gây khó chịu

Tính năng sản phẩm

Chấm dứt xe buýt:ABB TER800 chủ yếu được sử dụng để chấm dứt xe buýt HN800 hoặc CW800. Chấm dứt: Trong mạng truyền thông dựa trên xe buýt, chấm dứt là quan trọng. Chức năng quan trọng của TER800 là hấp thụ các tín hiệu điện ở cuối đường xe buýt và do đó để ngăn chặn phản xạ tín hiệu. Xu hướng này cho một tín hiệu phản ánh các cấu trúc gần đó có thể gây nhiễu, điều này có thể dẫn đến các lỗi giao tiếp. ABB TER800 hành động để loại bỏ các phản xạ này cung cấp giao tiếp ổn định đáng tin cậy trong bất kỳ mạng công nghiệp nào.

Tính toàn vẹn tín hiệu nâng cao:Điều này cũng được chấm dứt một cách thụ động, giúp cải thiện tính toàn vẹn tín hiệu tổng thể của hệ thống xe buýt. Thường có nhiều nguồn nhiễu điện từ phổ biến trong môi trường công nghiệp. Các tính năng của nó cũng bao gồm lọc nhiễu điện từ cho phép các tín hiệu di chuyển dọc theo toàn bộ xe buýt không bị nhiễu, nhiễu và các hoạt động điện. Do đó, dữ liệu được truyền giữa các thiết bị như bộ điều khiển logic, cảm biến và bộ truyền động có thể lập trình được kết nối với bus HN800 hoặc CW800, trở nên chính xác.

Thiết kế độ tin cậy cao:Tích hợp cho tính sẵn có cao trong các ứng dụng công nghiệp quan trọng.

Thiết kế mô -đun:Tạo điều kiện kết hợp liền mạch vào các hệ thống điều khiển hiện tại.

Chức năng chẩn đoán:Chức năng chẩn đoán có tính năng kiểm tra các lỗi kiểm tra.

Cài đặt

Xác định kết thúc xe buýt:Xác định các điểm cuối vật lý của xe buýt HN800 hoặc CW800 trong kiến ​​trúc hệ thống của bạn.

Có hai bước để gắn kết Terminators:Bước 1: Xác định vị trí điểm cuối của xe buýt. Bước 2: Cài đặt một Terminator ABB TER800 tại mỗi điểm cuối bus có vị trí Đảm bảo rằng các thiết bị terminator được giữ nguyên để chấm dứt đúng.

Xác minh:Sau khi được cài đặt, hãy xác minh tính toàn vẹn của giao tiếp xe buýt để đảm bảo rằng các thiết bị tủy đang hoạt động chính xác và các phản xạ tín hiệu hoặc lỗi giao tiếp không tồn tại.

Phạm vi ứng dụng

Tự động hóa công nghiệp:ABB TER800 được sử dụng rộng rãi trong các hệ thống tự động hóa công nghiệp, đặc biệt là trong các nhà máy sản xuất. Nó đóng một vai trò cơ bản trong các hệ thống mạng quy mô nhà máy liên kết các máy tự động khác nhau như robot, hệ thống băng tải và dây chuyền sản xuất tự động. Ví dụ, một nhà máy sản xuất ô tô sử dụng nó để cho phép chuyển thông tin giữa các trạm chạy bằng PLC khác nhau trên dây chuyền lắp ráp để các phương tiện có thể được chuyển và sản xuất hiệu quả khi chúng là nhu cầu trong quá trình sản xuất.

Tạo và phân phối điện:ABB TER800 được sử dụng trong các hệ thống điều khiển tại các nhà máy điện và các trạm biến áp điện giám sát và quản lý phát điện và phân phối. Nó cho phép giao tiếp đáng tin cậy giữa các cảm biến, thiết bị điều khiển và hệ thống giám sát. Chẳng hạn như trong một trang trại gió, nó cũng được sử dụng trong mạng truyền thông kiểm soát hoạt động của tuabin gió, nơi nó cho phép truyền và nhận dữ liệu liên quan đến hiệu suất tuabin, đầu ra điện và các thông số an toàn một cách hiệu quả.

Công nghiệp quá trình:ABB TER800 được sử dụng trong các mạng kiểm soát của các ngành công nghiệp chế biến như hóa chất, dầu khí, và thực phẩm và đồ uống, tất cả đều yêu cầu kiểm soát quá trình liên tục. Nó đảm bảo rằng tín hiệu từ các cảm biến, đo các tham số như, nhiệt độ, áp suất và tốc độ dòng chảy, có thể được truyền vào các hệ thống điều khiển một cách chính xác. Ví dụ, trong một nhà máy hóa học, nó có thể phản hồi giữa các cảm biến nằm trong các bình phản ứng và phòng điều khiển trung tâm để các nhà khai thác có thể theo dõi và điều chỉnh các quá trình hóa học khi chúng xảy ra.

Khắc phục sự cố

Thất bại giao tiếp: Nếu bạn thấy không có giao tiếp xe buýt HN800 hoặc CW800, hãy kiểm tra các kết nối trước. Cung cấp cho các dây một kéo mạnh nhưng nhẹ nhàng để xem liệu có bất kỳ kết nối lỏng lẻo hoặc hư hỏng nào có thể là sự gián đoạn tín hiệu nhanh không. Kiểm tra xem có sờn trong dây và đảm bảo rằng các dây cáp được cắm đúng cách. Nếu các kết nối tốt, thì hãy kiểm tra cài đặt kết thúc được cấu hình trong ABB TER800. Sử dụng điện trở chấm dứt sai, nó cũng có thể tạo ra các phản xạ tín hiệu có thể gây ra lỗi giao tiếp.

Giao thoa điện:Trong trường hợp các hiệu ứng quan sát, được quy cho tiếng ồn điện trên xe buýt, như đầu ra dữ liệu sai lầm hoặc lỗi truyền thông lặp đi lặp lại, xác nhận căn cứ. Nếu căn cứ không tốt, nó sẽ làm cho thiết bị dễ bị nhiễu hơn. Ngoài ra, hãy chắc chắn rằng cáp xe buýt của bạn được bảo vệ tốt và tránh xa các nguồn nhiễu điện từ khác.

Thiết bị bị trục trặc với thiết bị:Nếu dường như bị trục trặc, hãy kiểm tra bất kỳ dấu hiệu thiệt hại nào có thể nhìn thấy, như các thành phần bị cháy hoặc vỏ bị nứt. Cuối cùng, trong một số trường hợp, bạn sẽ cần phải xóa bản cập nhật phần sụn sẽ khắc phục mọi vấn đề phát sinh với phần mềm.
