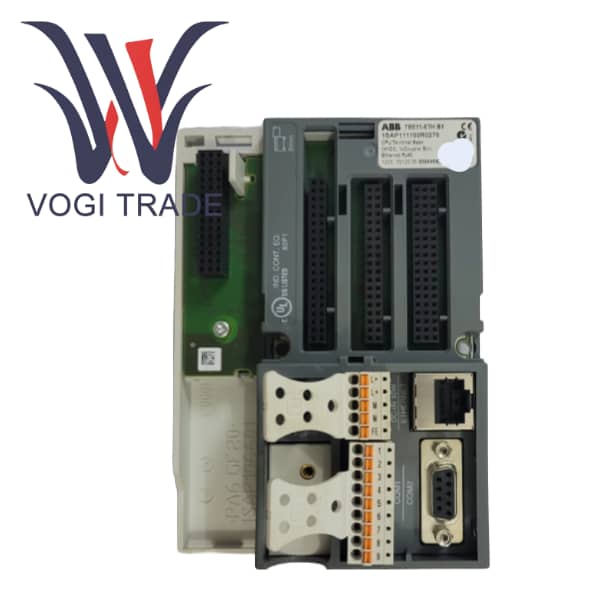

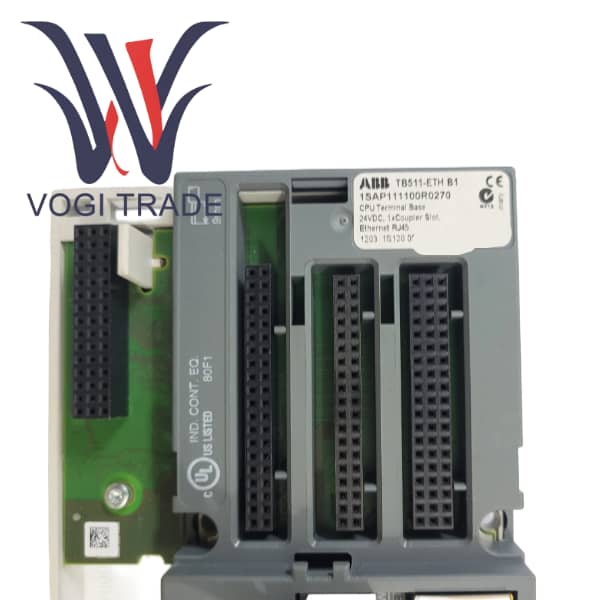

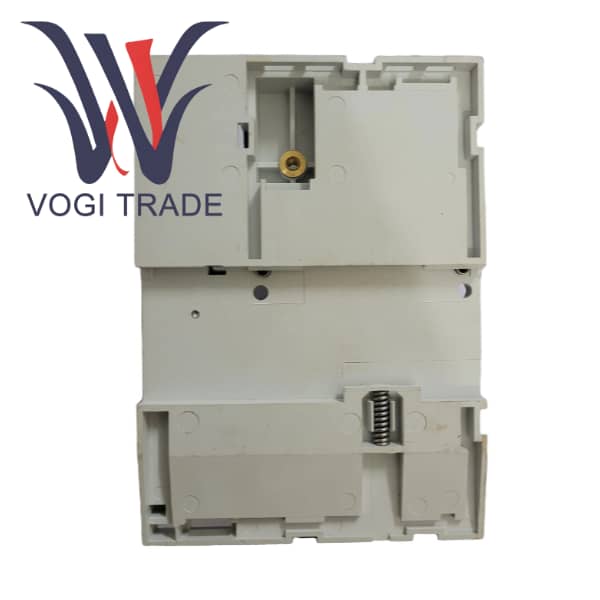

ABB TB511-ETH 1SAP111100R027

Thương hiệu: ABB
Mô tả: Thiết bị đầu cuối I/O
Tình trạng: Thương hiệu mới
Giấy chứng nhận: THƯ BẢO HÀNH BÁO CÁO KIỂM TRA COO
Bảo hành: 1 năm
Số lượng tồn kho: 4
Thời hạn thanh toán: T/T
Cảng vận chuyển: Hạ Môn
ABB TB511-ETH 1SAP111100R0270 là thiết bị đầu cuối có giao diện Ethernet cho bộ điều khiển logic lập trình dòng ABB AC 500.

Gửi yêu cầu

Mô tả Sản phẩm

Sản xuất	ABB
Số mô hình	TB511-ETH
Số đặt hàng	1SAP111100R027
Danh mục	I/O S500
nước xuất xứ	Thụy Sĩ
MÃ HS	8538900000

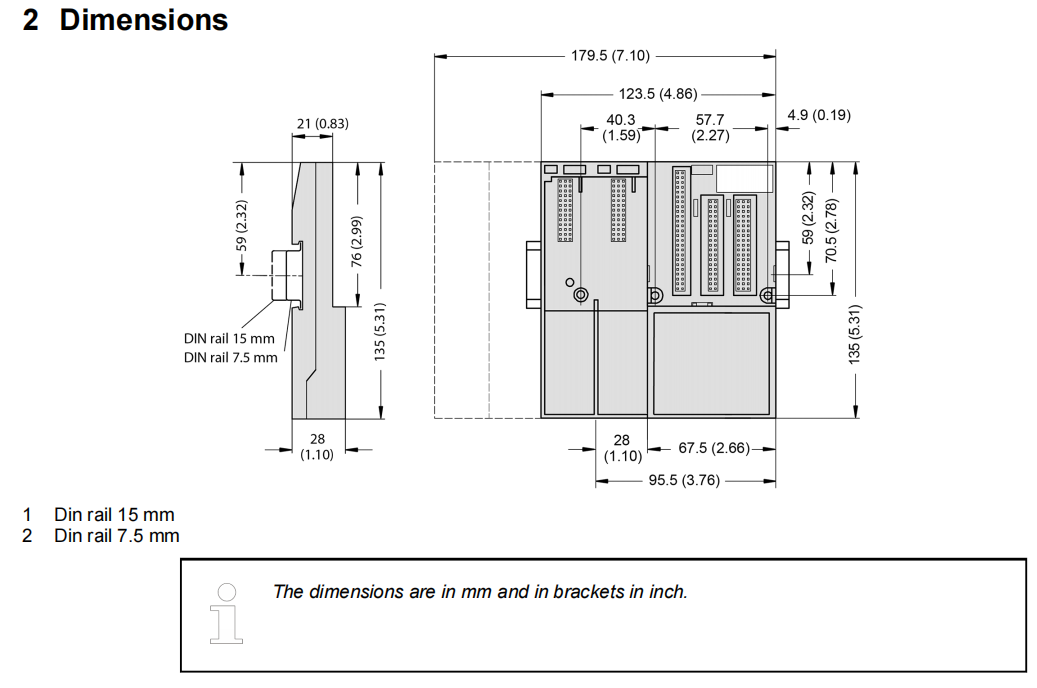

Kích thước	1484cm
Cân nặng	0,2kg

Tổng quan về sản phẩm

TB511-ETH là đế thiết bị đầu cuối tích hợp, nhỏ gọn được ABB thiết kế cho PLC mô-đun dòng AC 500. 1SAP111100R0270 không chỉ là nền tảng cài đặt vật lý cho mô-đun bộ xử lý CPU và mô-đun giao tiếp mà còn tích hợp bus I/O cục bộ, phân phối điện, giao diện giao tiếp và các chức năng kết nối Ethernet chính.

Đế này áp dụng thiết kế "tích hợp", tích hợp trực tiếp các cổng giao tiếp Ethernet thường cần được cấu hình riêng trên đế. Người dùng chỉ cần lắp mô-đun CPU AC 500 vào khe bộ xử lý duy nhất của nó và chọn có cài đặt các mô-đun giao tiếp bổ sung vào khe giao tiếp nếu cần để có ngay một trạm PLC hoàn chỉnh với giao diện Ethernet RJ45 hay không. Giao diện Ethernet tích hợp này hỗ trợ giao thức TCP/IP tiêu chuẩn và được sử dụng để thực hiện lập trình PLC, giao tiếp HMI/SCADA, truy cập máy chủ Web và trao đổi dữ liệu PLC-to-PLC. TB511-ETH là điểm khởi đầu lý tưởng để xây dựng các ứng dụng tự động hóa quy mô vừa và nhỏ hoặc hoạt động như một trạm chính I/O phân tán.

So sánh các sản phẩm tương tự

Thứ nguyên so sánh	TB511-ETH	TB521-ETH	TB523-2ETH	TB541
Khe cắm bộ xử lý	1	1	1	1
Khe truyền thông	1	2	2	4
Ethernet tích hợp	1 (RJ45)	0	2	0
Mức tiêu thụ hiện tại tối đa	0,35 A	0,4 A	0,4 A	0,6 A
Ưu điểm chính	Giải pháp nhỏ gọn nhất và chi phí thấp nhất với cổng mạng	Khả năng mở rộng truyền thông cân bằng	Mạng dự phòng/tách cổng mạng kép	Khả năng mở rộng truyền thông tối ưu
Ứng dụng điển hình	Máy đơn nhỏ, thiết bị OEM, điều khiển quy trình đơn giản	Các ứng dụng cỡ trung bình yêu cầu 1-2 loại giao tiếp bổ sung	Các ứng dụng quan trọng yêu cầu dự phòng mạng hoặc tách IT/OT	Hệ thống lớn và phức tạp, ứng dụng cổng

Những điểm chính cần lưu ý

Thông số kỹ thuật của nguồn điện đảm bảo rằng công suất của nguồn điện 24V DC bên ngoài là đủ. Nó không chỉ cần đáp ứng yêu cầu 0,35A của TB511-ETH mà còn tính đến tổng mức tiêu thụ hiện tại của CPU và tất cả các mô-đun I/O, với một mức nhất định còn lại.

Toàn bộ trạm PLC phải được nối đất bảo vệ tốt để đảm bảo khả năng tương thích điện từ và an toàn vận hành.

Mặc dù TB511-ETH tương thích với tất cả CPU AC 500, vui lòng đảm bảo rằng phiên bản phần sụn của CPU đã chọn tương thích với phần mềm kỹ thuật của bạn.

Khi sử dụng lần đầu tiên, bạn cần đặt địa chỉ IP của cổng Ethernet tích hợp thông qua cổng nối tiếp (COM1) hoặc bằng cách sử dụng công cụ cấu hình IP của ABB, để tạo điều kiện thuận lợi cho việc lập trình và giao tiếp tiếp theo qua Ethernet.
