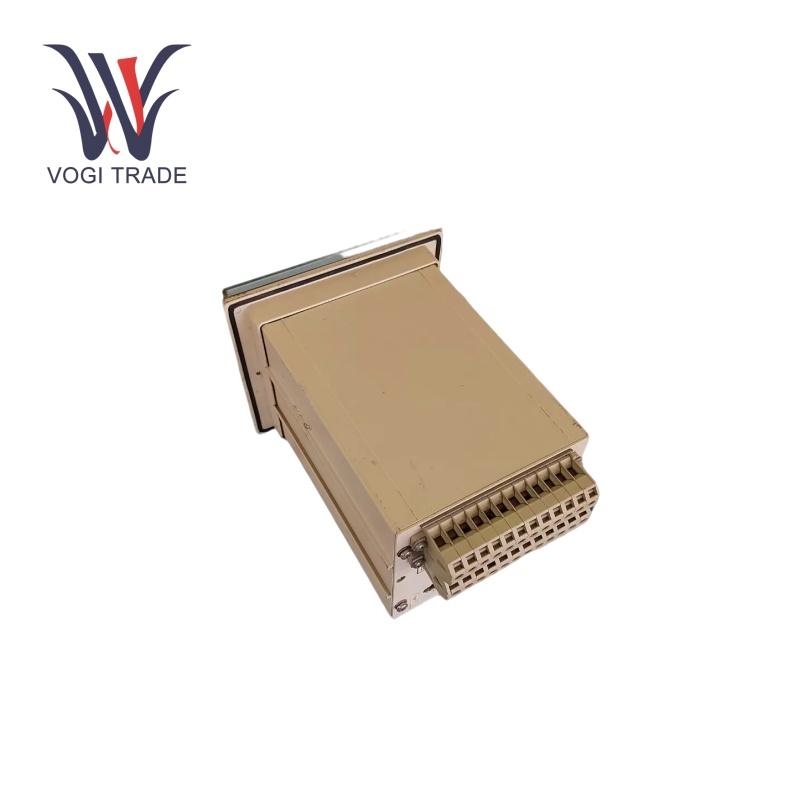

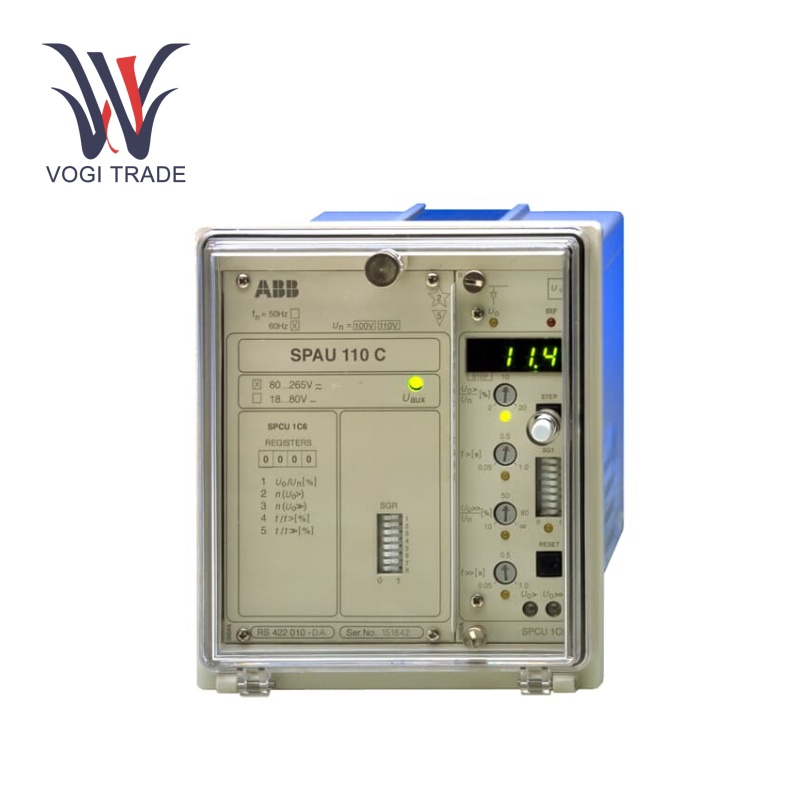

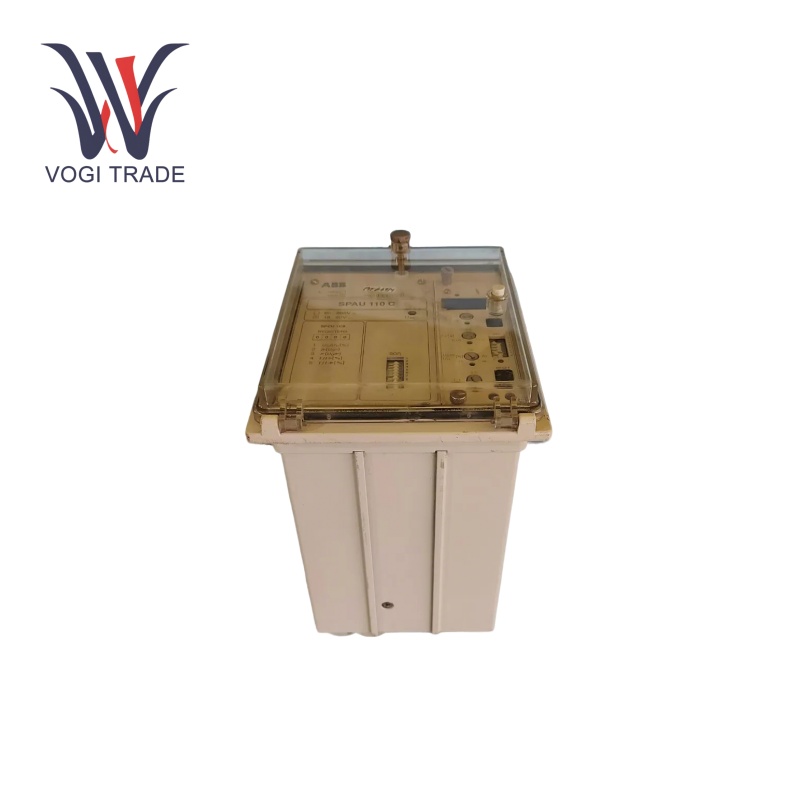

ABB SPAU110C

Tham số vận hành

Điện áp đầu vào: 24V DC đến 240V AC/DC

Nhiệt độ hoạt động: -25 ° C đến +55 ° C.

Tiêu thụ năng lượng: Nó có mức tiêu thụ năng lượng thấp, làm cho nó tiết kiệm năng lượng và phù hợp cho hoạt động liên tục.

Giao thức truyền thông: Nó hỗ trợ nhiều giao thức truyền thông, bao gồm Modbus, Profibus và IEC 60870-5-103.

Xác định thời gian bảo vệ quá điện áp dư: Cung cấp bảo vệ lỗi trái đất với thời gian phản hồi cố định, đảm bảo phát hiện và phản hồi nhanh chóng cho các lỗi.

Tính năng sản phẩm

Giai đoạn hoạt động kép: ABB SPAU110C với hai giai đoạn hoạt động độc lập một để báo hiệu và một để vấp ngã cho phép thích ứng linh hoạt với các ứng dụng bảo vệ khác nhau.

Các hàm rơle đầu ra có thể định cấu hình: Công tắc lắp ráp SystemDyDyic giai đoạn không hợp lý chuyển đổi được điều chỉnh thành các chức năng báo hiệu hoặc vấp ngã.

Hiển thị số: Đối với các ứng dụng có mức độ bảo vệ khác nhau, ABB SPAU110C cũng cung cấp các chức năng chuyển tiếp đầu ra có thể lựa chọn tự do.

Trưng bày: ABB SPAU110C có màn hình số để cài đặt các giá trị, đo giá trị, ghi giá trị lỗi và lời nhắc hệ thống.

Mạng phân phối điện: Thích hợp để bảo vệ lỗi trái đất hiệu quả và đáng tin cậy của các mạng lưới tiện ích và công nghiệp, đảm bảo hoạt động đúng của các mạng lưới cộng hưởng.

Phát hiện lỗi trái đất: Theo dõi quá điện áp còn lại để xác định các lỗi trái đất trong hệ thống.

Giai đoạn bảo vệ: Mỗi giai đoạn cung cấp hiệu suất tín hiệu và vấp ngã độc lập, cho phép sử dụng nhiều giai đoạn trong cùng một sơ đồ bảo vệ.

Giám sát và hiển thị:Bao gồm một màn hình số để theo dõi thời gian thực các tham số hệ thống và chỉ định lỗi.

Cài đặt

Gắn kết: Rơle được gắn trong bảng điều khiển hoặc bảng điều khiển thông qua các phương tiện tiêu chuẩn. Kết nối rơle với các điện áp được phép của đối tượng được bảo vệ với độ phân cực thích hợp.

Cấu hình: Giao diện rơle thân thiện với ABB SPAU110C để định cấu hình các tham số bảo vệ mong muốn, bao gồm điện áp bắt đầu và độ trễ thời gian.

Kiểm tra: Các thử nghiệm chức năng để đảm bảo rằng hệ thống sẽ hoạt động chính xác trước khi hệ thống được đưa vào hoạt động.

Phạm vi ứng dụng

Mạng điện: ABB SPAU110C tốt nhất cho các mạng nối đất trung tính, kháng cự và phản ứng của các mạng lưới yêu cầu bảo vệ lỗi Trái đất.

Cài đặt công nghiệp: Bảo vệ Thiết bị thiết yếu trong môi trường công nghiệp, giúp duy trì tính liên tục và an toàn hoạt động.

Hệ thống phân phối điện: Cải thiện độ tin cậy của mạng phân phối điện thông qua phát hiện nhanh và vị trí của lỗi trái đất

Khắc phục sự cố

Kiểm tra thường xuyên: Thực hiện kiểm tra chức năng thường xuyên để xác minh hoạt động.

Xác minh các tham số: Đảm bảo các cài đặt bảo vệ được cấu hình phù hợp và tương đương với các yêu cầu của hệ thống.

Kiểm tra kết nối:Kiểm tra tất cả các dây và kết nối cho tính toàn vẹn và cách nhiệt thích hợp.

Hiển thị giám sát: Sử dụng màn hình số để theo dõi các tham số thời gian thực và phát hiện bất thường.
