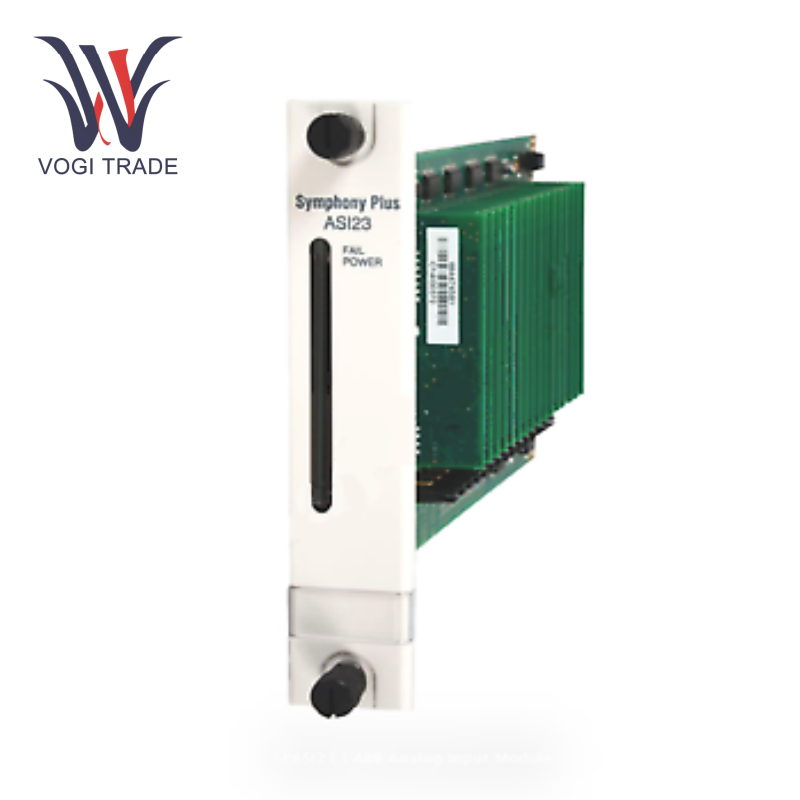

ABB Spasi23

Thông số kỹ thuật

Số lượng kênh đầu vào: 16 kênh

Dòng điện đầu vào: (4-20ma)

Điện áp: (0-10V, ± 2,5V, 1-5V)

Độ phân giải: ADC có độ chính xác cao 16 bit

Giao diện giao tiếp: RS-485, hỗ trợ giao thức Modbus RTU và có thể được mở rộng sang Profibus và các giao thức khác

Thiết kế cách ly: cách ly điện giữa các kênh, khả năng chống can thiệp lên tới 1500V AC/DC

Nhiệt độ làm việc: -20 ° C ~ 55 ° C

Cấp độ bảo vệ: IP20

Phương pháp cài đặt: Lắp đặt đường ray DIN

Nguyên tắc sử dụng

Thu thập và chuyển đổi tín hiệu: ABB SPASI23 nhận được đầu ra tín hiệu tương tự bằng cảm biến (như điện áp dòng điện 4-20mA hoặc 0-10V) thông qua 16 kênh đầu vào và sử dụng ADC có độ chính xác cao (bộ chuyển đổi tương tự sang số) để chuyển đổi liên tục thay đổi số lượng tương tự thành tín hiệu kỹ thuật số.

Điều hòa tín hiệu: khuếch đại tín hiệu tích hợp, lọc và xử lý tuyến tính hóa các chức năng để loại bỏ nhiễu nhiễu và cải thiện độ ổn định tín hiệu.

Truyền dữ liệu: ABB Spasi23 truyền dữ liệu qua RS-485 Bus hoặc Modbus Giao thức RTU truyền tín hiệu kỹ thuật số sang PLC, DC hoặc hệ thống máy tính máy chủ để đạt được giám sát và kiểm soát thời gian thực.

Dự phòng và mở rộng: Hỗ trợ xếp tầng đa mô-đun, phân biệt các mô-đun bằng mã địa chỉ và mở rộng số lượng kênh thu tín hiệu.

Các tính năng chức năng

Độ chính xác và ổn định cao: ABB SPASI23 sử dụng công nghệ ADC và cách ly 16 bit để đảm bảo độ chính xác đo lường (giá trị điển hình ± 0,1%).

Thiết kế chống giao thoa: (như mạch lọc) phù hợp cho các kịch bản công nghiệp với môi trường điện từ phức tạp.

Cấu hình linh hoạt và khả năng mở rộng: ABB Spasi23 hỗ trợ nhiều đầu vào loại tín hiệu và có thể định cấu hình phạm vi đầu vào, mức tăng và các tham số khác thông qua phần mềm để thích ứng với các yêu cầu cảm biến khác nhau.
