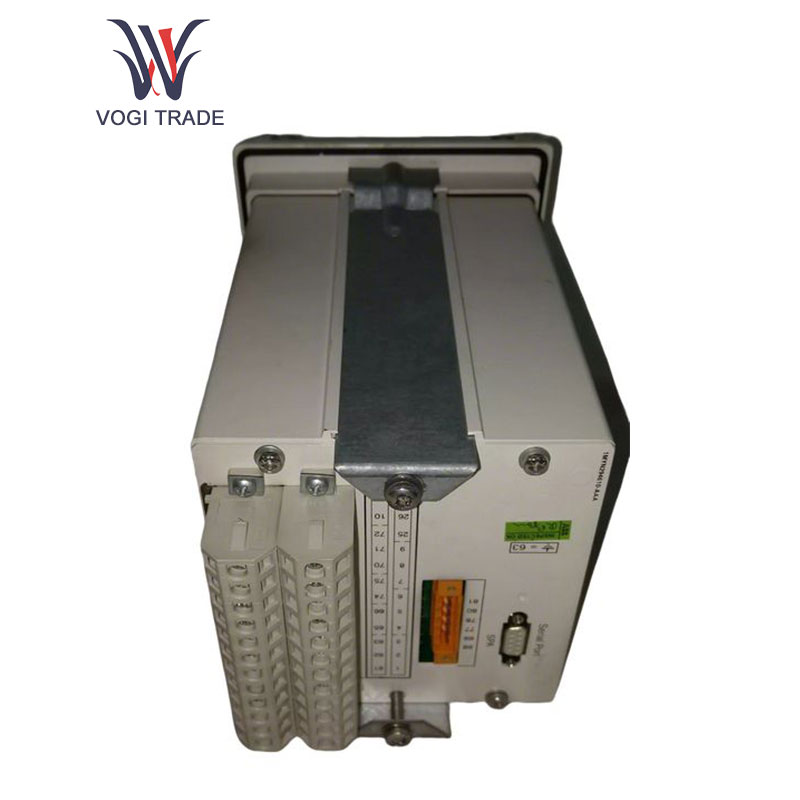

ABB SPAJ140C-CA

Chi tiết

1. Thông số sử dụng

Nguồn điện: Mạch cấp nguồn của thiết bị này sử dụng nguồn điện xoay chiều 220V, có thể thích ứng với những dao động trong phạm vi nhất định và đảm bảo hoạt động ổn định trong những điều kiện nguồn điện nhất định.

Thông số hiện tại: Dòng điện là 5A và dòng điện thứ tự 0 có thể là 1A hoặc 5A tùy theo kiểu máy cụ thể, có thể đáp ứng các yêu cầu bảo vệ của các hệ thống điện khác nhau, phát hiện và phản ứng chính xác với những thay đổi hiện tại và bảo vệ nguồn điện hiệu quả thiết bị.

Điện áp đầu vào: Ngoài đầu vào nguồn AC220V, ABB SPAJ140C-CA còn có đầu vào đo với điện áp đầu vào là 100V, dùng để giám sát điện áp trong hệ thống điện nhằm có thêm thông tin đánh giá khả năng bảo vệ quá dòng và chạm đất.

2. Chức năng sản phẩm

Chức năng bảo vệ quá dòng: Bảo vệ quá dòng/ngắn dòng được trang bị thiết bị quá dòng pha ba pha đặt thấp như cài đặt thời gian tối thiểu cố định hoặc nghịch đảo IDMT hoặc cài đặt đặc tính tức thời hoặc cố định của thiết bị quá dòng pha ba pha đặt cao. Khi dòng pha vượt quá dòng khởi động đã đặt, thiết bị bảo vệ quá dòng sẽ gửi tín hiệu khởi động sau một thời gian đặt trước nhất định và thực hiện hành động theo thời gian hành động đã đặt hoặc thời gian hành động được tính toán, bảo vệ hiệu quả thiết bị nguồn khỏi hư hỏng do dòng điện lớn.

Chức năng bảo vệ lỗi nối đất: ABB SPAJ140C-CA được trang bị thiết bị chạm đất cấp độ thấp với đặc tính thời gian xác định hoặc nghịch đảo thời gian và thiết bị chạm đất cấp độ cao có chức năng tác động tức thời hoặc thời gian xác định. Khi dòng điện sự cố vượt quá dòng khởi động đã chọn, thiết bị chạm đất sẽ khởi động và gửi tín hiệu để bảo vệ bộ cấp hướng tâm khỏi bị đoản mạch và sự cố chạm đất theo chế độ nối đất, nối đất bằng điện trở hoặc nối đất bằng trở kháng.

Tích hợp bảo vệ lỗi cầu dao: Khi cầu dao bị hỏng, SPAJ140C-CA có thể nhanh chóng phát hiện, tạo tín hiệu và thực hiện các biện pháp bảo vệ khả thi để ngăn phạm vi lỗi mở rộng, từ đó cải thiện độ tin cậy của hệ thống điện.

Đầu ra rơle: SPAJ140C-CA được trang bị hai rơle công suất lớn và 4 đầu ra rơle để điều khiển tín hiệu. Ma trận rơle đầu ra định tuyến tín hiệu khởi động hoặc ngắt của logic bảo vệ đến rơle đầu ra cần thiết, thực hiện điều khiển và đầu ra tín hiệu của bộ ngắt mạch hoặc thiết bị khác.

Chức năng hiển thị và giao tiếp: SPAJ140C-CA có chức năng đọc và ghi các giá trị cài đặt thông qua các nút hiển thị cục bộ và bảng điều khiển phía trước hoặc giao diện nối tiếp và bus cáp quang hệ thống phía trên. Ngoài ra, nó cũng có thể hiển thị số lượng đo được, giá trị cài đặt và dữ liệu được ghi lại trong quá trình xảy ra lỗi hoặc cài đặt thông số, giám sát và chẩn đoán một cách thuận tiện cho người dùng.

Tự giám sát: Hiện tại, SPAJ140C-CA có thể tự động giám sát hoạt động của thiết bị điện tử và vi mạch để xác định rằng thiết bị đang ở tình trạng hoạt động tốt. Khi xảy ra lỗi, nó có thể thông báo động, giúp hệ thống vận hành hiệu quả và đáng tin cậy hơn.

3. Phạm vi áp dụng.

Bảo vệ hệ thống điện: ABB SPAJ140C-CA được sử dụng rộng rãi trong các hệ thống điện ở nhiều cấp điện áp khác nhau nhằm bảo vệ các thiết bị điện khỏi sự cố quá dòng và chạm đất, đảm bảo hệ thống điện vận hành an toàn, ổn định, tránh tình trạng mất điện hoặc hư hỏng thiết bị do sự cố.

Hệ thống phân phối điện công nghiệp: Bảo vệ các thiết bị điện khác nhau trong hệ thống phân phối điện công nghiệp của các dự án sản xuất và khai thác mỏ, đảm bảo hợp lý hóa liên tục các quy trình và giảm tổn thất sản xuất do sự cố điện.

Hệ thống cấp điện tòa nhà thương mại: ABB SPAJ140C-CA có thể bảo vệ hiệu quả máy biến áp, tủ phân phối và các thiết bị khác trong hệ thống cấp điện của trung tâm mua sắm và tòa nhà văn phòng, cải thiện chất lượng cung cấp điện và đảm bảo nguồn điện đáng tin cậy cho hoạt động thương mại.
