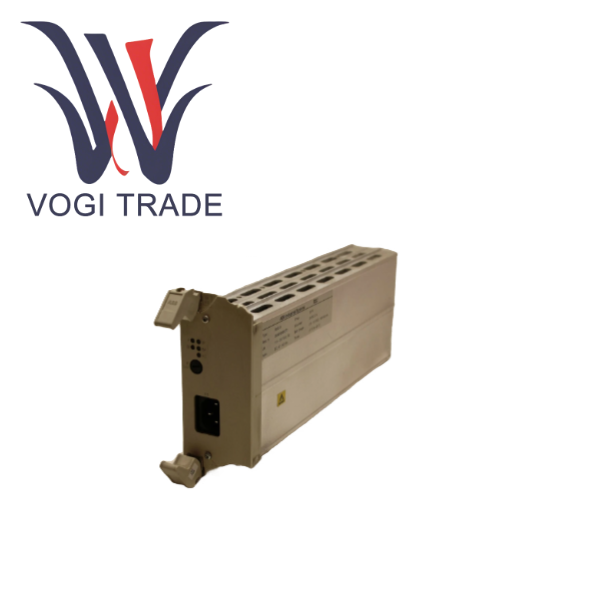

ABB SB510 3BSE000860R1

Tổng quan về sản phẩmw

SB510 là thành phần nguồn dự phòng quan trọng trong hệ thống điều khiển quá trình phân tán của ABB Advant Master. 3BSE000860R1 được định nghĩa là Nguồn điện dự phòng. Chức năng cốt lõi là cung cấp nguồn điện DC ngắn gọn nhưng quan trọng cho bộ nhớ quan trọng trong hệ thống Advant Master khi nguồn điện AC chính bị lỗi hoặc bị gián đoạn, nhằm ngăn ngừa mất chương trình và dữ liệu quan trọng do mất điện đột ngột.

Trong lĩnh vực tự động hóa công nghiệp, thời gian ngừng hoạt động ngoài kế hoạch của hệ thống DCS có thể dẫn đến hậu quả tai hại. Mặc dù nguồn điện chính của hệ thống thường được đảm bảo bởi UPS nhưng SB510 cung cấp tuyến phòng thủ cuối cùng. Nó tích hợp pin niken-cadmium 12V, 4Ah bên trong. Khi nguồn điện chính bị hỏng, nó có thể chuyển sang nguồn pin ngay lập tức và liền mạch để duy trì hoạt động của các mạch quan trọng như RAM CMOS bên trong bộ điều khiển, đảm bảo hệ thống có thể khởi động lại nhanh chóng và an toàn từ điểm dừng sau khi nguồn điện chính được khôi phục mà không cần phải tải lại toàn bộ chương trình điều khiển. Qua đó giảm thiểu thời gian ngừng hoạt động và bảo vệ tính toàn vẹn của dữ liệu sản xuất.

Tính năng chức năng của sản phẩm

Đầu vào chế độ kép, khả năng thích ứng mạnh mẽ

SB510 tương thích với AC/DC có thể chấp nhận 110-230V AC hoặc 110-230V DC làm đầu vào nguồn chính. Điều này cho phép nó được triển khai linh hoạt trong nhiều môi trường nhà máy khác nhau, cho dù chúng chủ yếu được cấp nguồn bằng AC hay có hệ thống cấp nguồn DC.

Quản lý pin chuyên dụng

Pin NiCd đã tối ưu hóa mạch bên trong và được thiết kế đặc biệt cho niken-cadmium 12V, 4Ah. Pin NiCd nổi tiếng với độ tin cậy cao, hiệu suất ở dải nhiệt độ rộng và tuổi thọ dài, khiến chúng rất phù hợp cho các ứng dụng nguồn dự phòng công nghiệp. SB510 không chỉ sạc pin mà còn có mạch quản lý xả và bảo vệ quá tải để tối đa hóa tuổi thọ và hiệu suất của pin.

Khi điện áp nguồn chính giảm xuống dưới ngưỡng đặt trước, mạch chuyển mạch bên trong SB510 có thể chuyển tải từ nguồn điện chính sang nguồn pin trong vòng micro giây, đảm bảo rằng mạch được bảo vệ không gặp phải bất kỳ gián đoạn điện áp nào.

Đảm bảo tính toàn vẹn của hệ thống

Trong hệ thống Advant Master, các chương trình logic điều khiển thường được lưu trữ trong RAM và yêu cầu nguồn điện liên tục. Bộ nguồn dự phòng của SB510 đảm bảo các chương trình này sẽ không bị mất ngay cả trong trường hợp mất điện hoàn toàn.

Các bản ghi cảnh báo, chuỗi sự kiện, dữ liệu tích lũy và các thông tin quan trọng khác để phân tích tai nạn và truy xuất nguồn gốc sản xuất được tạo ra trong quá trình vận hành hệ thống cũng dựa vào SB510 để bảo quản.

So sánh ưu điểm và nhược điểm

Thuận lợi

Bảo vệ dữ liệu chính xác bảo vệ hiệu quả các tài sản quan trọng nhất trong hệ thống - chương trình kiểm soát và dữ liệu vận hành - với chi phí thấp nhất và độ phức tạp thấp nhất.

Độ tin cậy cao đạt được nhờ các thành phần cấp công nghiệp và công nghệ pin NiCd đã được chứng minh, đảm bảo hoạt động đáng tin cậy vào những thời điểm quan trọng.

Là một phụ kiện tiêu chuẩn của hệ thống Advant Master, việc lắp đặt và đi dây rất đơn giản và hoàn toàn phù hợp với giá đỡ bộ điều khiển.

Điều bất lợi

Pin NiCd có tuổi thọ sử dụng và sẽ già đi theo thời gian cũng như qua các chu kỳ sạc và xả, với dung lượng giảm dần. Cần phải kiểm tra và thay thế thường xuyên; nếu không, có thể không cung cấp đủ thời gian dự phòng vào những thời điểm quan trọng.

Pin NiCd chứa cadmium kim loại nặng và được phân loại là chất thải nguy hại. Việc xử lý chúng phải tuân thủ các quy định nghiêm ngặt về bảo vệ môi trường, điều này làm tăng chi phí và độ phức tạp của việc xử lý khi kết thúc vòng đời của chúng.

So với các giải pháp siêu tụ điện hay pin lithium hiện đại, pin NiCd có mật độ năng lượng thấp hơn và gặp các vấn đề như hiệu ứng bộ nhớ.
