ABB SA168 3BSE003389R1

Tổng quan về sản phẩm

SA168 là thành phần cung cấp năng lượng cốt lõi trong hệ thống điều khiển quá trình phân tán ABB Advant Master. 3BSE003389R1 được định nghĩa là "Bộ cấp nguồn", có chức năng cơ bản là chuyển đổi nguồn điện chính AC do nhà máy cung cấp thành điện áp làm việc DC ổn định, tinh khiết và ít gợn sóng theo yêu cầu của tất cả các mô-đun điện tử trong hệ thống Advant Master.

Trong DCS quy mô lớn như Advant Master được sử dụng cho các quy trình công nghiệp quan trọng, hoạt động đáng tin cậy của toàn bộ hệ thống điều khiển hoàn toàn phụ thuộc vào hệ thống cung cấp điện chất lượng cao và có tính dự phòng cao. Là nhà cung cấp nguồn điện cấp tủ mạng, SA168 không chỉ cần cung cấp đủ điện năng mà còn phải sở hữu các tính năng an toàn như bảo vệ quá áp, quá dòng và ngắn mạch. Hơn nữa, nó phải có khả năng duy trì đầu ra ổn định khi nguồn điện chính gặp biến động ngắn, ngăn chặn toàn bộ hệ thống điều khiển bị sập do sự cố nguồn điện và do đó tránh được các tai nạn nghiêm trọng về an toàn sản xuất hoặc hư hỏng thiết bị.

Tính năng chức năng của sản phẩm

Được thiết kế đặc biệt cho DCS có tính sẵn sàng cao

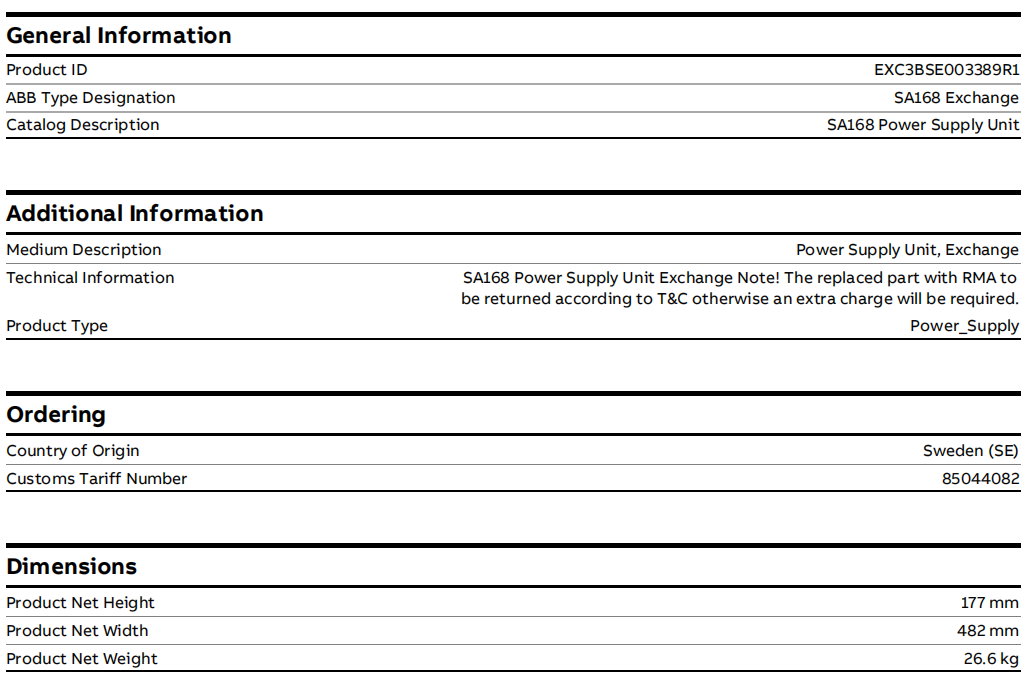

Với trọng lượng 26,6kg và chiều cao 177mm, nó tích hợp máy biến áp, bộ lọc và thiết bị điện công suất lớn bên trong, có khả năng cung cấp nguồn điện dồi dào và ổn định cho tất cả các module trong toàn bộ tủ rack AC 400.

Nó có nhiều cơ chế bảo vệ và được trang bị bảo vệ quá áp hoàn chỉnh, bảo vệ quá dòng và mạch bảo vệ ngắn mạch. Khi xảy ra lỗi ở đầu ra, nó có thể nhanh chóng cắt đầu ra hoặc chuyển sang chế độ giới hạn dòng điện để bảo vệ mô-đun điều khiển hạ lưu đắt tiền.

Hỗ trợ dự phòng nguồn: Trong các ứng dụng quan trọng, giá đỡ AC 400 thường được trang bị hai hoặc nhiều bộ nguồn SA168 và hoạt động ở chế độ dự phòng song song. Ngay cả khi một trong các bộ cấp nguồn bị hỏng, các bộ cấp nguồn còn lại vẫn có thể đảm nhận toàn bộ tải một cách liền mạch để đảm bảo nguồn điện của hệ thống không bị gián đoạn.

Tích hợp và chẩn đoán hệ thống

Nguồn điện bảng nối đa năng SA168 cung cấp nguồn DC cho tất cả các mô-đun được lắp vào thông qua bảng nối đa năng của giá đỡ, đơn giản hóa hệ thống dây điện bên trong.

Chỉ báo và cảnh báo trạng thái: Thường có đèn chỉ báo LED trên bảng điều khiển bộ nguồn để hiển thị trạng thái nguồn điện bình thường, Lỗi, v.v. Quan trọng hơn, các tín hiệu trạng thái này sẽ được báo cáo theo thời gian thực tới Bộ điều khiển Advant thông qua bus bảng nối đa năng. Người vận hành có thể theo dõi từ xa trạng thái sức khỏe của từng bộ nguồn trên trạm vận hành Advant OCS để đạt được mục tiêu bảo trì dự đoán.
