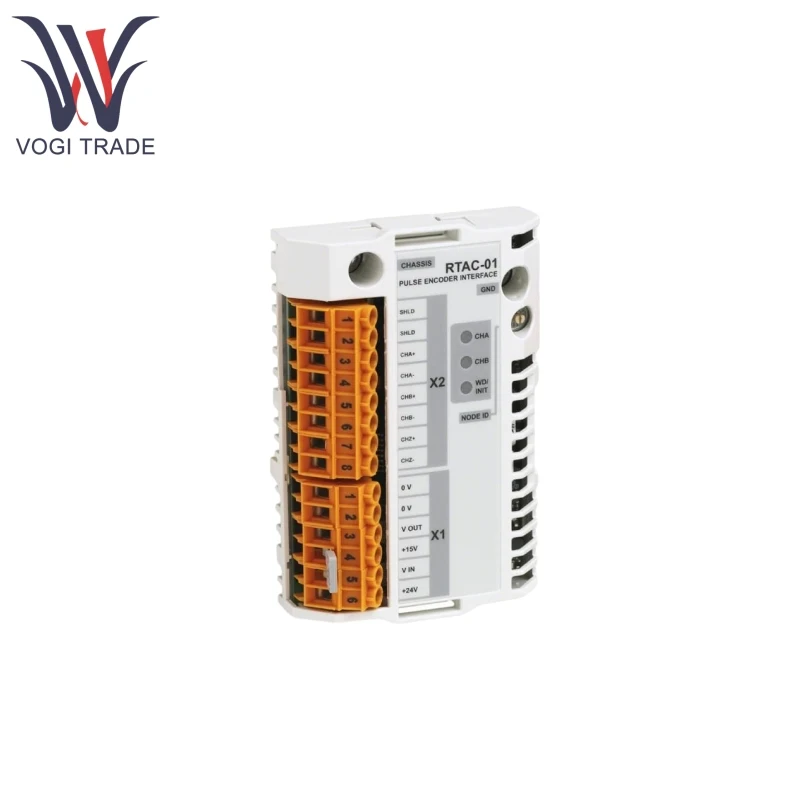

ABB RTAC-01 3ABD64610805

Tính năng sản phẩm

ABB RTAC-01 3ABD64610805 hỗ trợ các kết nối bộ mã hóa vi sai hoặc đơn và tương thích với các loại đầu ra của bộ mã hóa khác nhau, bao gồm kéo đẩy, thu thập mở (chìm) và phát hiện mở (tìm nguồn cung ứng).

ABB RTAC-01 3ABD64610805 bao gồm ba kênh tín hiệu: A, B và Z. Các kênh A và B là các kênh phản hồi tốc độ (với chênh lệch pha 90 ° trong góc điện), trong khi kênh Z đóng vai trò là tham chiếu vị trí bằng không với một xung trên mỗi vòng quay (được sử dụng độc quyền cho các ứng dụng định vị).

ABB RTAC-01 3ABD64610805 có thể cung cấp nguồn DC 15V hoặc 24V cho bộ mã hóa, với 15V làm mặc định (được chọn thông qua một bước nhảy trên đầu cuối X1; thiết bị đầu cuối 4-5 được kết nối trong 15V và 5-6 được kết nối cho 24V).

ABB RTAC-01 3ABD64610805 có công suất đầu ra tối đa là 5W, vượt quá điều này đòi hỏi nguồn cung cấp năng lượng bên ngoài (phải loại bỏ lựa chọn điện áp khi sử dụng nguồn điện bên ngoài).

ABB RTAC-01 3ABD64610805 được trang bị 3 đèn LED chẩn đoán: CHA (màu xanh lá cây, biểu thị hoạt động kênh), CHB (màu xanh lá cây, biểu thị hoạt động kênh B) và WD/init (màu vàng, biểu thị trạng thái mô-đun, sáng lên trong cấu hình bật nguồn).

ABB RTAC-01 3ABD64610805 có thể được cài đặt trực tiếp trong khe 1 hoặc khe 2 của trình điều khiển ACS 800 (các kết nối tín hiệu và nguồn được tự động thiết lập thông qua đầu nối 38 chân) hoặc được cài đặt trên đường ray DIN bằng cách sử dụng bộ điều hợp I/O bên ngoài.

ABB RTAC-01 3ABD64610805 Hỗ trợ lựa chọn địa chỉ nút (được đặt thông qua núm S1 khi sử dụng AIMA-01, phạm vi 16-31, mặc định 16).

ABB RTAC-01 3ABD64610805 Vít gắn cũng đóng vai trò là điểm nối đất, đáp ứng các yêu cầu EMC, các kênh đầu vào được phân lập từ các mạch logic, cung cấp điện và mặt đất (thử nghiệm điện áp 1,5kV AC, thời lượng 1 phút).

Sản phẩm sử dụng nguyên tắc

ABB RTAC-01 3ABD64610805 được gắn trên trục động cơ và tạo tín hiệu xung A và B (với chênh lệch pha 90 °) khi động cơ quay. Khi động cơ đang chạy theo hướng chuyển tiếp, tín hiệu kênh A sẽ dẫn kênh B bằng góc 90 °. Mô -đun chuyển đổi tín hiệu này thành dữ liệu tốc độ hoặc vị trí và truyền nó sang ổ ACS 800, điều chỉnh đầu ra của nó dựa trên dữ liệu này để đạt được điều khiển chính xác.

Nó được chèn vào khe 1/2 của ổ đĩa và được bảo đảm bằng các ốc vít (đảm bảo tuân thủ căn cứ và tuân thủ EMC). Nguồn nguồn mã hóa được kết nối thông qua thiết bị đầu cuối X1 (chọn 15V/ 24V dựa trên các yêu cầu của bộ mã hóa) và tín hiệu bộ mã hóa được kết nối thông qua thiết bị đầu cuối X2 (tham khảo sơ đồ nối dây cho các loại đầu ra, chẳng hạn như PUP-PUP-APLECTER

Trong quá trình vận hành chuyển tiếp, đảm bảo rằng tín hiệu kênh A dẫn đến kênh B (xác minh bằng cách sử dụng máy hiện sóng hoặc hướng dẫn sử dụng bộ mã hóa); Mặt khác, điều chỉnh hệ thống dây điện (ví dụ: hoán đổi các kênh A và B).

Tham số sản phẩm

Chi tiết sau đây là cho ABB RTAC-01 3ABD64610805 Mô-đun giao diện bộ mã hóa xung.
