ABB REG216

Chi tiết

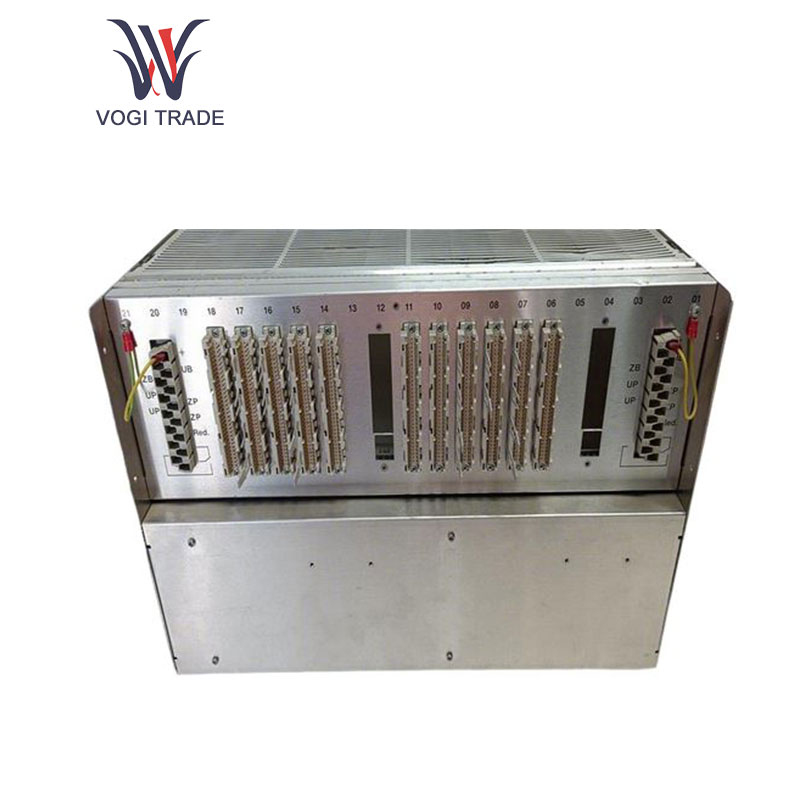

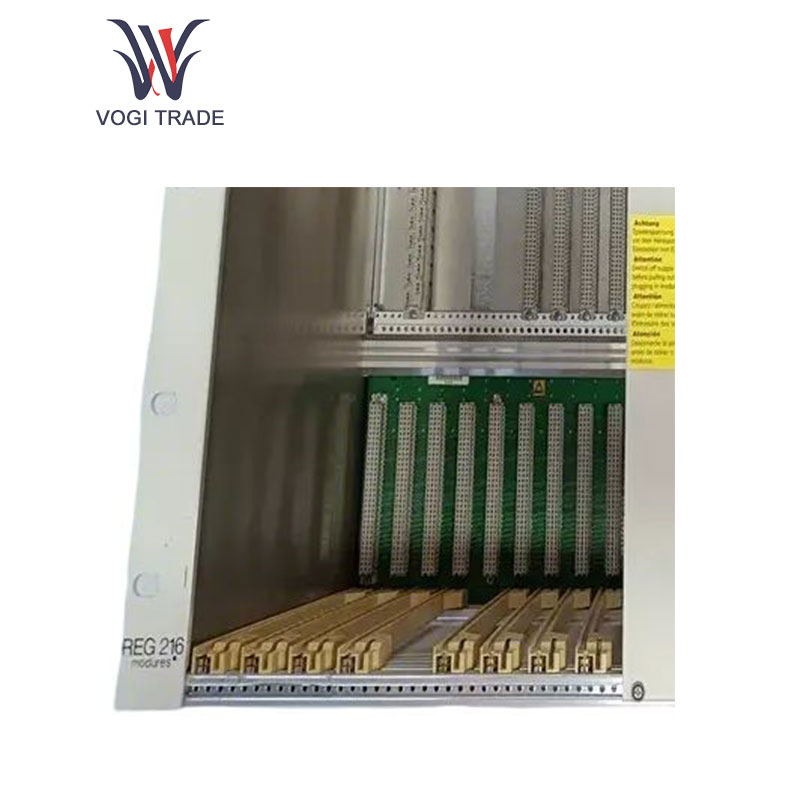

ABB REG216 là mô-đun bảo vệ máy phát kỹ thuật số tiên tiến, được sử dụng rộng rãi trong bảo vệ hệ thống điện.

Thông số sử dụng

Nguồn điện: Phạm vi đầu vào nguồn điện DC phụ trợ 216NG61, 216NG62 và 216NG63 là 36 đến 312V DC, đầu ra 24V DC; 150 watt, đầu ra ngắn mạch, bảo vệ quá tải; có thể được kết nối song song để tăng xếp hạng và đạt được độ dự phòng, cần có 3 không gian giá đỡ.

Bộ xử lý: Sử dụng bộ xử lý 80486DX-2 32-bit, phần mềm ứng dụng được lưu trữ trong flash EPROM, trong khi dữ liệu vận hành được lưu trữ trong RAM và các cài đặt được lưu trữ trong flash EPROM cố định. Nó có giao diện RS-423 không có tiềm năng cho hoạt động của PC.

Khối đầu vào analog: 216EA62 có thể lấy mẫu đồng thời 24 đầu vào, 6 đầu vào mỗi nhóm, tần số lấy mẫu 600 (720) Hz, tần số 50 (60) Hz; chiếm 2 không gian giá đỡ.

Bộ đầu ra kỹ thuật số: Đầu ra kỹ thuật số 216AB61 điều khiển các rơle trong cụm rơle phụ đầu ra thông qua 32 đầu ra, có chức năng bảo vệ ngắn mạch và đèn LED chỉ báo trạng thái kích hoạt rơle; chiếm 1 không gian rack. Bộ đầu ra và công tắc đầu vào: 216DB61 cung cấp 8 đầu ra để điều khiển lưỡng cực rơle ngắt phụ trợ và giám sát đầu ra của 16 đầu vào cho đầu vào công tắc của cụm rơle phụ. Đầu ra và đầu vào được kích hoạt được biểu thị bằng đèn LED; chiếm 1 không gian rack.

Chức năng sản phẩm

Chức năng bảo vệ chung: REG216 cung cấp nhiều chức năng bảo vệ khác nhau, bao gồm bảo vệ quá dòng, bảo vệ thấp áp, bảo vệ quá áp, bảo vệ nguồn điện ngược, giám sát thời gian thực trạng thái vận hành máy phát điện, nhằm đảm bảo tổ máy phát điện vận hành ổn định và tránh sự cố. Công nghệ bảo vệ vi sai dựa trên nguyên lý tích vectơ cũng được áp dụng, có thể duy trì độ ổn định cao trong trường hợp xảy ra lỗi xuyên suốt và bão hòa CT. Thời gian hành động bảo vệ vi sai nhỏ hơn 30ms, có thể bảo vệ máy phát điện khỏi bị hư hỏng một cách hiệu quả.

Thiết kế mô-đun: Cả phần mềm và phần cứng đều áp dụng thiết kế mô-đun và người dùng có thể định cấu hình chúng theo nhu cầu thực tế. Quá trình cài đặt và cấu hình nhanh chóng, kết nối đơn giản, tính linh hoạt mạnh mẽ và khả năng mở rộng mạnh mẽ. Cần ít mô-đun phần cứng hơn cho toàn bộ sơ đồ bảo vệ. Giá đỡ có thể được kết nối với nhau trên quy mô lớn trong 21 không gian giá đỡ của toàn bộ thiết bị để chứa các rơle bảo vệ khác.

Xử lý tín hiệu số: Tất cả các chức năng bảo vệ được vận hành với các giá trị lấy mẫu điện áp và dòng điện của hệ thống. Tốc độ lấy mẫu của đơn vị đầu vào tương tự là 12 lần mỗi chu kỳ và dải động là 15 bit. Tất cả quá trình xử lý tín hiệu tiếp theo được thực hiện ở mức kỹ thuật số thuần túy. Bộ lọc kỹ thuật số ngăn chặn thành phần DC và sóng hài rất triệt để, đảm bảo khả năng ứng dụng phổ biến của chức năng bảo vệ này với độ chính xác cao và độ ổn định lâu dài tốt. Việc tự giám sát liên tục của phần cứng chủ yếu được thực hiện thông qua chương trình kiểm tra chu trình phần mềm, cho phép phần mềm phát hiện và tránh kịp thời các tình trạng lỗi sắp xảy ra, từ đó cải thiện độ tin cậy của toàn bộ hệ thống. Nó có bộ nhớ ghi lại sự kiện và nhiễu không ổn định để lưu trữ cùng một thông tin.

Chức năng liên lạc và phối hợp: Thiết bị có giao diện tiêu chuẩn tương thích với nhiều hệ thống điều khiển quá trình, hỗ trợ trao đổi dữ liệu với mức điều khiển quá trình cao nhất, như báo cáo nhị phân về trạng thái và sự kiện số, giá trị đo được và thông số bảo vệ. Kết nối với trạm điều khiển thông qua truyền thông tin cho phép đồng bộ hóa đồng hồ thời gian để ghi dấu thời gian của các sự kiện.

Cấu hình linh hoạt và kết hợp logic: Người dùng chọn các chức năng bảo vệ cần thiết từ thư viện lớn các chức năng bảo vệ có sẵn trên PC. Cài đặt tham số bao gồm phân bổ đơn vị xử lý, kênh đầu vào, cài đặt đón, độ trễ thời gian, xác định đặc tính làm việc, logic ngắt, logic tín hiệu điều khiển, v.v. Tín hiệu đầu vào và đầu ra kỹ thuật số cũng có thể được kết hợp một cách hợp lý bên trong thiết bị bảo vệ để đáp ứng các tình huống ứng dụng khác nhau.

Phạm vi ứng dụng

ABB REG216 chủ yếu được sử dụng để bảo vệ máy phát điện và máy biến áp, đồng thời được sử dụng rộng rãi trong các ngành công nghiệp như nhà máy điện và cơ sở năng lượng tái tạo. Ở đây, bảo vệ máy phát điện là rất quan trọng đối với độ tin cậy và ổn định của toàn bộ hệ thống.
