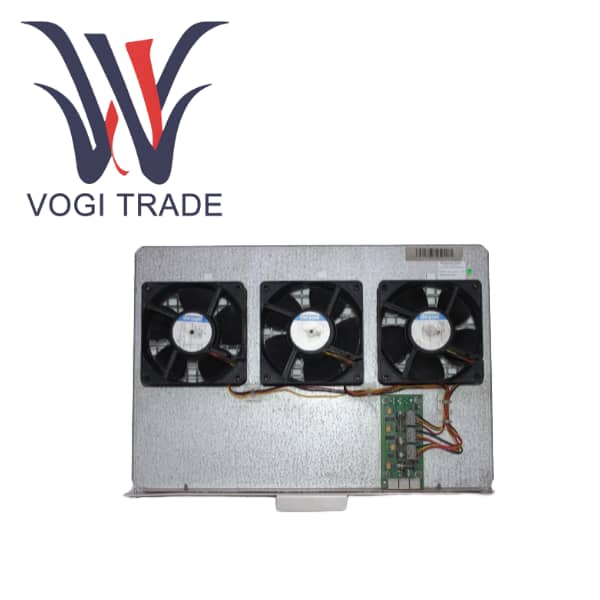

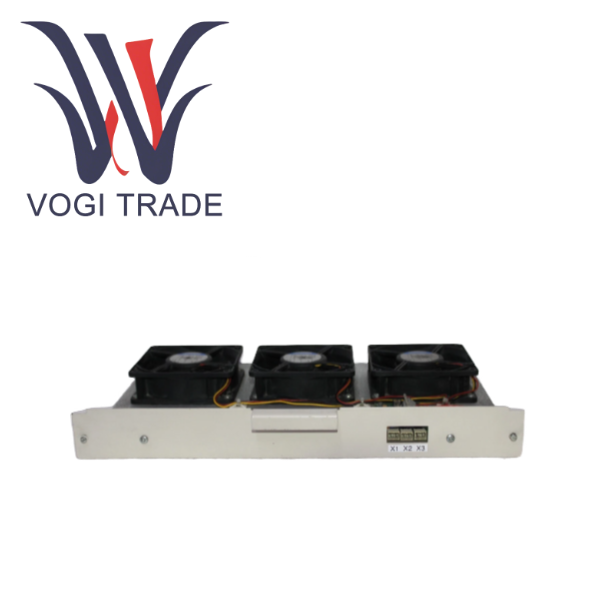

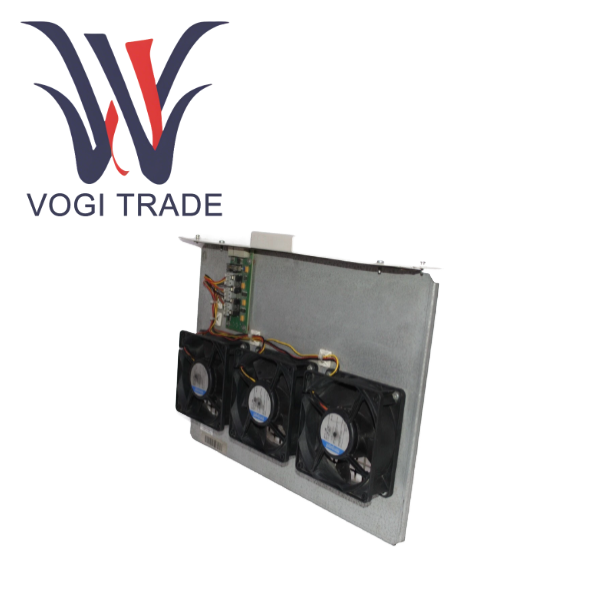

Bộ quạt ABB RC527 3BSE008154R1

Tổng quan về sản phẩmôi

RC527 là thành phần tản nhiệt quan trọng trong hệ thống điều khiển quy trình phân tán ABB Advant Master. 3BSE008154R1 được định nghĩa là "Bộ phận quạt" và chức năng cốt lõi của nó là cung cấp khả năng làm mát không khí cưỡng bức cho các mô-đun điện tử công suất cao được lắp đặt trong Khung thiết bị của AC 400, đảm bảo toàn bộ hệ thống điều khiển có thể hoạt động ổn định và đáng tin cậy trong thời gian dài dưới nhiệt độ môi trường quy định.

Trong một DCS lớn như Advant Master, được sử dụng trong các quy trình công nghiệp quan trọng, giá đỡ bộ điều khiển tích hợp một số lượng lớn các linh kiện điện tử được sắp xếp dày đặc bên trong, tạo ra nhiệt lượng đáng kể. Nếu nhiệt lượng không được tiêu tán kịp thời sẽ khiến nhiệt độ bên trong thiết bị tăng mạnh. Trong những trường hợp nhẹ, 3BSE008154R1 có thể dẫn đến mất ổn định hệ thống và lỗi giao tiếp; trong trường hợp nghiêm trọng, RC527 có thể gây quá nhiệt và hư hỏng các bộ phận, dẫn đến tai nạn nghiêm trọng trong sản xuất. Bộ quạt RC527 là phần cứng chuyên dụng để giải quyết vấn đề này và là bộ phận quan trọng đảm bảo độ tin cậy của lớp vật lý của hệ thống.

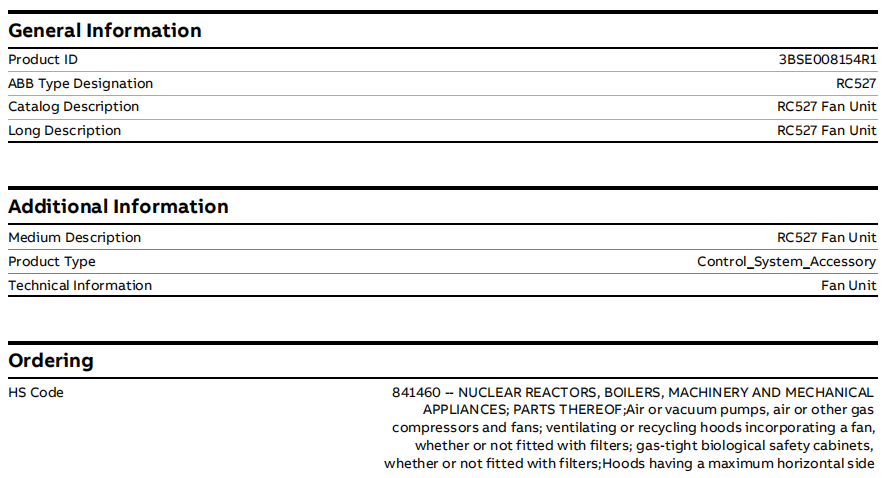

Thông số kỹ thuật và thông số sản phẩm

Mẫu sản phẩm               RC527

Số đặt hàng           3BSE008154R1

Loại sản phẩm                 Bộ phận quạt

Hệ thống mà            Phụ kiện hệ thống điều khiển dành cho Bộ điều khiển Advant 450 / AC 400

Kích thước vật lý

Chiều dài/chiều sâu thực          385,2mm

Chiều rộng rõ ràng                  261mm

Chiều cao rõ ràng                 49,5mm

Trọng lượng tịnh                   2,8 kg

Sự tuân thủ

RoHS                          Không tuân thủ RoH

WEEE                         Lớp 5 - Thiết bị nhỏ

Tính năng chức năng của sản phẩm

Được thiết kế đặc biệt cho giá đỡ AC 400

Kích thước vật lý của RC527, 385,2 x 261 x 49,5mm, được thiết kế đặc biệt cho các khe quạt của giá đỡ thiết bị tiêu chuẩn AC 400, cho phép lắp đặt liền mạch và đảm bảo đường dẫn khí không bị cản trở.

Bố trí quạt bên trong và thiết kế ống dẫn khí nhằm mục đích tạo ra đủ lượng không khí và áp suất để thâm nhập vào các mô-đun được bố trí dày đặc trong giá đỡ và thoát nhiệt một cách hiệu quả từ phía sau hoặc phía trên khung máy.

Đảm bảo tính sẵn sàng cao của hệ thống

Thông qua đối lưu cưỡng bức liên tục, 3BSE008154R1 có thể duy trì nhiệt độ hoạt động của các bộ phận chính bên trong giá đỡ trong phạm vi an toàn, tránh suy giảm hiệu suất hoặc hỏng phần cứng do quá nhiệt.

Môi trường hoạt động ở nhiệt độ thấp ổn định có thể kéo dài đáng kể tuổi thọ của các linh kiện điện tử và giảm chi phí vòng đời của toàn bộ hệ thống điều khiển.

Duy trì sự thân thiện

Là một thiết bị độc lập, RC527 có thể được tháo rời và thay thế toàn bộ một cách nhanh chóng mà không cần phải tháo rời toàn bộ giá đỡ.
