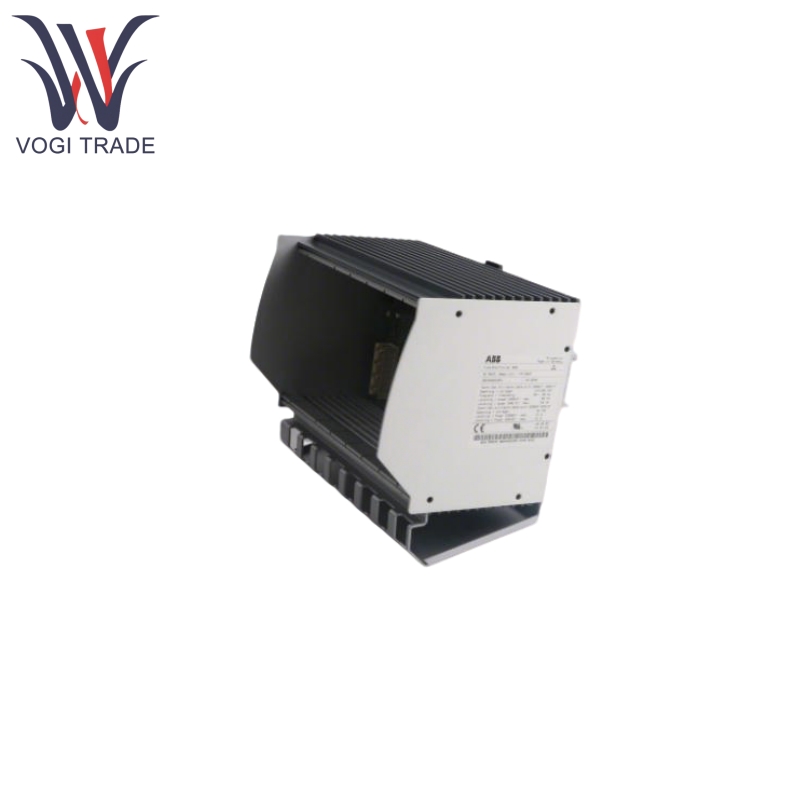

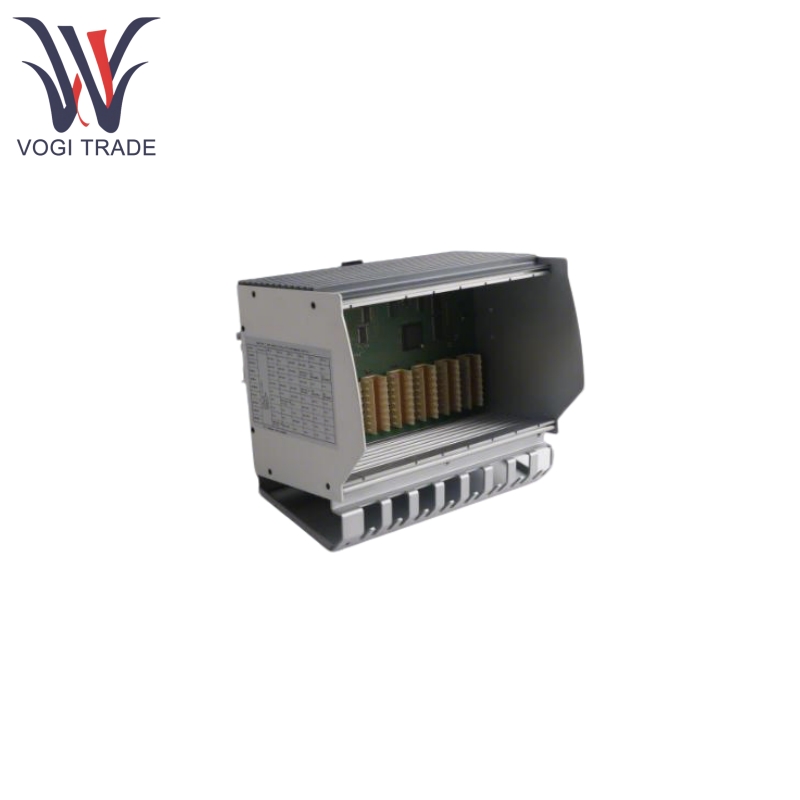

ABB PM803F 3BDH000530R1

Tính năng sản phẩm

ABB PM803F 3BDH000530R1 sử dụng cùng một bộ vi xử lý siêu vô hướng RISC như PM802F (lên đến 150 MIPS) và được trang bị RAM bộ đệm CPU bên trong 16K (với phát hiện và hiệu chỉnh lỗi).

ABB PM803F 3BDH000530R1 có RAM động đồng bộ 16MB (đối với dữ liệu và cấu hình thời gian thực, với sao lưu pin), EPROM 8MB flash (chiều dài từ 32 bit), hỗ trợ các hoạt động dự án quy mô lớn hơn với thời gian đệm giảm so với PM802F.

ABB PM803F 3BDH000530R1 Hỗ trợ 4 khe mô-đun FieldBus (F1-F4), tương thích với Profibus-DP (FI 830F), CAN (FI 810F), Giao diện nối tiếp (FI 820F) và các mô-đun khác, có khả năng kết nối với 126 Station Station.

ABB PM803F 3BDH000530R1 có 2 khe mô-đun Ethernet (E1-E2), hỗ trợ 10base2 (EI 811F), AUI (EI 812F), 10Baset (EI 813F), v.v.

ABB PM803F 3BDH000530R1 có thể được triển khai bằng hai đơn vị AC 800F, với các liên kết dự phòng đồng bộ hóa dữ liệu thông qua mô -đun Ethernet thứ hai. Trong trường hợp thất bại đơn vị chính, đơn vị thứ cấp tiếp tục tiếp quản (mà không bị gián đoạn).

ABB PM803F 3BDH000530R1 hỗ trợ nguồn cung cấp năng lượng kép 24V DC (ví dụ: SD 812F) và khi được sử dụng với mô -đun RLM01, cho phép dự phòng dòng Profibus.

Dữ liệu RAM được sao lưu thông qua mô -đun Ethernet hoặc mô -đun pin (AM 811F). Pin mới cung cấp ≥10 ngày thời gian chạy (PM803F) và ≥5 giờ sau khi cảnh báo thấp.

Sản phẩm sử dụng nguyên tắc

Giao tiếp với trạm vận hành/trạm kỹ thuật đạt được thông qua mô-đun Ethernet đầu tiên (Bus hệ thống), ABB PM803F 3BDH000530R1 hỗ trợ tải xuống cấu hình và báo cáo trạng thái, giao tiếp thiết bị hiện trường được thực hiện thông qua bốn khe cắm trường, tương thích với xử lý song song đa giao diện.

ABB PM803F 3BDH000530R1 đồng bộ hóa cấu hình và dữ liệu thời gian thực với AC 800F thông qua mô-đun Ethernet, trong trường hợp lỗi đơn vị chính, thiết bị ngay lập tức tiếp quản để đảm bảo tính liên tục. Dự phòng dòng Profibus đạt được bằng cách chuyển đổi một dòng duy nhất thành một dòng dự phòng kép thông qua mô -đun RLM01.

Trong trường hợp mất điện, dữ liệu RAM được duy trì bởi nguồn từ mô -đun Ethernet hoặc mô -đun pin để ngăn ngừa mất cấu hình. Khi pin thấp, báo thức LED sẽ cảnh báo người dùng để thay thế nó.

Ứng dụng sản phẩm

ABB PM803F 3BDH000530R1 có thể được sử dụng trong các ngành công nghiệp quy trình quy mô lớn, sản xuất rời rạc phức tạp, cơ sở hạ tầng và quản lý năng lượng.

Hóa chất / hóa dầu: Kiểm soát cụm của thiết bị phản ứng quy mô lớn, giám sát đường ống đường dài (kết nối hàng trăm cảm biến và van, với tương tác thời gian thực thông qua Profibus-DP).

Ngành công nghiệp điện: Kiểm soát phối hợp nồi hơi và tuabin trong các nhà máy nhiệt điện, được tích hợp với các hệ thống SCADA thông qua Ethernet, hỗ trợ các thiết kế dự phòng để đảm bảo hoạt động liên tục.

Các nhà máy lắp ráp ô tô: Phối hợp đa robot về dây chuyền sản xuất hàn/sơn (kết nối với tự do 2000 I/O thông qua mô-đun có thể FI 810F để đạt được sự đồng bộ hóa chuyển động).

Sản xuất chất bán dẫn: Kiểm soát môi trường của nhiều thiết bị phòng sạch (máy in thạch bản, máy phủ) thông qua mô-đun FF/HSE (FI 840F) để trao đổi dữ liệu tốc độ cao.

Xử lý nước đô thị: Kiểm soát đa giai đoạn (bể định cư, bể lọc) kiểm soát liên hệ với các nhà máy xử lý nước thải lớn, với thiết kế dự phòng để ngăn chặn thời gian chết ảnh hưởng đến chất lượng nước.

Trung tâm dữ liệu: Điều hòa không khí chính xác và điều khiển nhóm điện UPS, được tích hợp với hệ thống BMS thông qua các mô -đun Ethernet (EI 813F) để tối ưu hóa mức tiêu thụ năng lượng.

Tham số sản phẩm

Sau đây là ABB PM803F 3BDH000530R1 Chi tiết đơn vị cơ sở.
