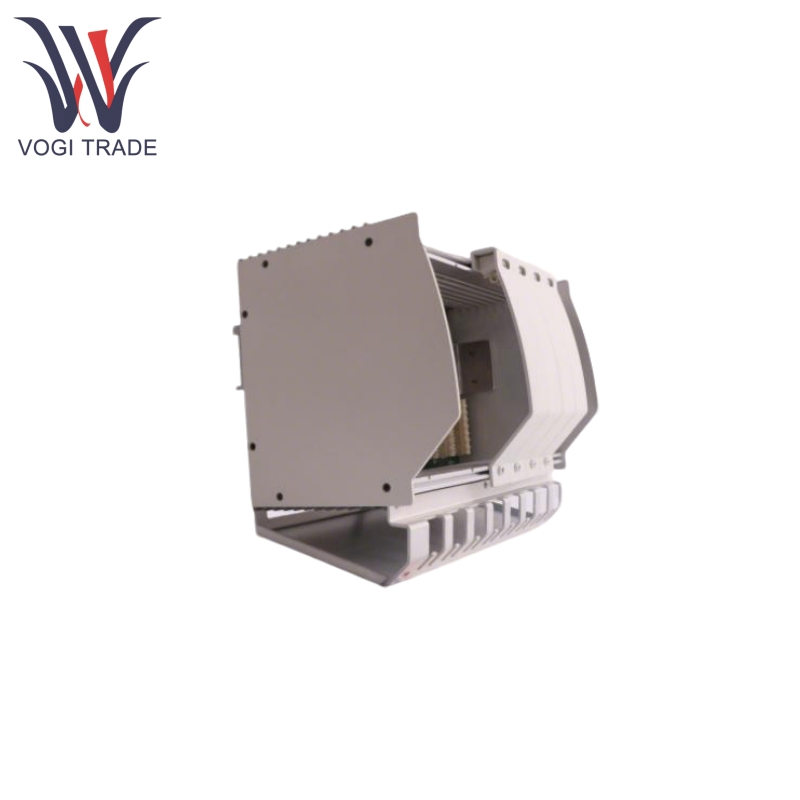

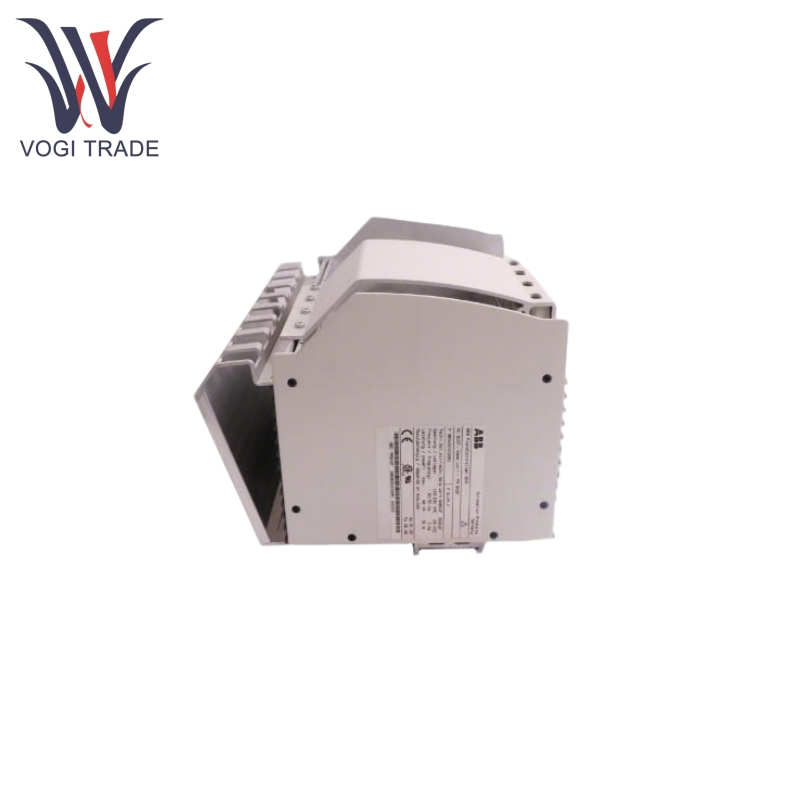

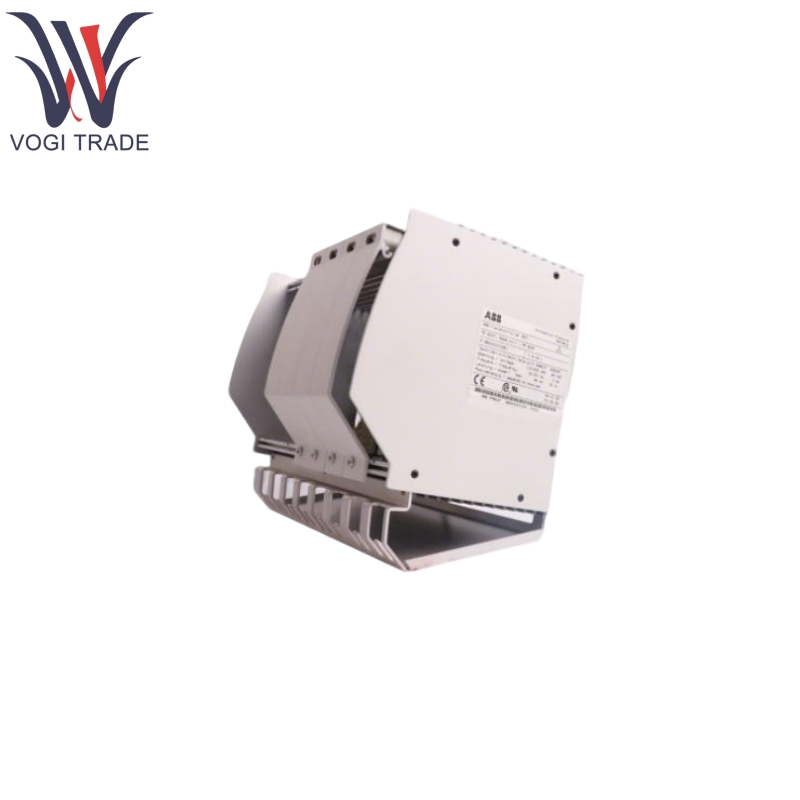

ABB PM802F 3BDH000002-Rep

Tính năng sản phẩm

ABB PM802F 3BDH000002-rEP có bộ vi xử lý siêu vô hướng RISC với hiệu suất tối đa là 150 MIP, được trang bị RAM bộ đệm CPU bên trong 16K (với chức năng phát hiện và hiệu chỉnh lỗi).

ABB PM802F 3BDH000002-Rep có cấu hình lưu trữ RAM tĩnh 4MB (đối với dữ liệu và cấu hình thời gian thực, với sao lưu pin), flash EPROM 4MB (chiều dài từ 32 bit) và EEPROM nối tiếp 16kbit.

ABB PM802F 3BDH000002-rEP hỗ trợ 4 khe mô-đun FieldBus (F1-F4), tương thích với các loại mô-đun khác nhau như Profibus-DP, CAN và giao diện nối tiếp (ví dụ: FI 830F, FI 810F).

ABB PM802F 3BDH000002-EPR được trang bị 2 khe mô-đun giao tiếp Ethernet (E1-E2), các giao diện hỗ trợ như 10Base2, AUI và 10baset (ví dụ: EI 801F, EI 803F), với tốc độ truyền dữ liệu là 10 mbit/s và CPU.

ABB PM802F 3BDH000002-Rep được triển khai bằng hai đơn vị AC 800F, với các liên kết dự phòng đồng bộ hóa dữ liệu thông qua mô-đun Ethernet thứ hai để đảm bảo tiếp tục tiếp tục bởi đơn vị dự phòng trong trường hợp lỗi đơn vị chính (không bị gián đoạn).

ABB PM802F 3BDH000002-Rep cung cấp bảo vệ mất điện cho dữ liệu RAM và đồng hồ thời gian thực thông qua các mô-đun Ethernet hoặc mô-đun pin (ví dụ: AM 801F), với pin mới kéo dài ≥1,5 năm và ≥10 ngày sau khi cảnh báo thấp hơn.

Các mô-đun FieldBus và các mô-đun giao tiếp có thể ho hoán đổi nóng, với các bản cập nhật cấu hình tự động trong quá trình thay thế.

ABB PM802F 3BDH000002-rEP bao gồm giám sát nhiệt độ tích hợp và cơ quan giám sát, nhận dạng mô-đun hỗ trợ (bao gồm các thông số nhà máy và hoạt động). Các chỉ số LED tích hợp hiển thị thông tin thời gian thực về trạng thái năng lượng, trạng thái hoạt động và lỗi, với sự hỗ trợ cho chẩn đoán từ xa.

Sản phẩm sử dụng nguyên tắc

ABB PM802F 3BDH000002-rEP định kỳ thu thập tín hiệu từ các cảm biến trường thông qua mô-đun FieldBus, xử lý chúng bằng chương trình điều khiển được lập trình người dùng trong CPU bên trong và sau đó gửi các lệnh điều khiển đến bộ truyền động thông qua mô-đun Cánh trường để đạt được điều khiển quá trình khép kín.

Khi được định cấu hình với các đơn vị AC 800F kép, đơn vị chính đồng bộ hóa dữ liệu cấu hình, lệnh thời gian thực và thông tin trạng thái cho đơn vị thứ cấp thông qua mô-đun Ethernet thứ hai. Nếu đơn vị chính không thành công, đơn vị thứ cấp ngay lập tức chiếm quyền kiểm soát sau khi phát hiện lỗi thông qua liên kết dự phòng. Quá trình chuyển đổi trong suốt cho hệ thống cấp trên, đảm bảo sản xuất không bị gián đoạn.

Thông tin cấu hình và dữ liệu thời gian thực được lưu trữ trong RAM. Trong trường hợp mất điện, dữ liệu được duy trì bởi nguồn từ mô -đun Ethernet hoặc mô -đun pin (AM 801F), ngăn ngừa mất cấu hình khi khởi động lại. Mức pin thấp được biểu thị bằng báo động LED, đảm bảo bảo trì kịp thời.

Giao tiếp với trạm vận hành và trạm kỹ thuật đạt được thông qua bus hệ thống Ethernet của mô -đun Ethernet đầu tiên, hỗ trợ tải xuống cấu hình và báo cáo trạng thái mô -đun; Giao tiếp với các thiết bị trường được hoàn thành thông qua các mô -đun được kết nối thông qua bốn khe cắm trường, hỗ trợ xử lý song song nhiều giao thức.

Tham số sản phẩm

Chi tiết sau đây dành cho ABB PM802F 3BDH000002-EPR BASIC Đơn vị.
