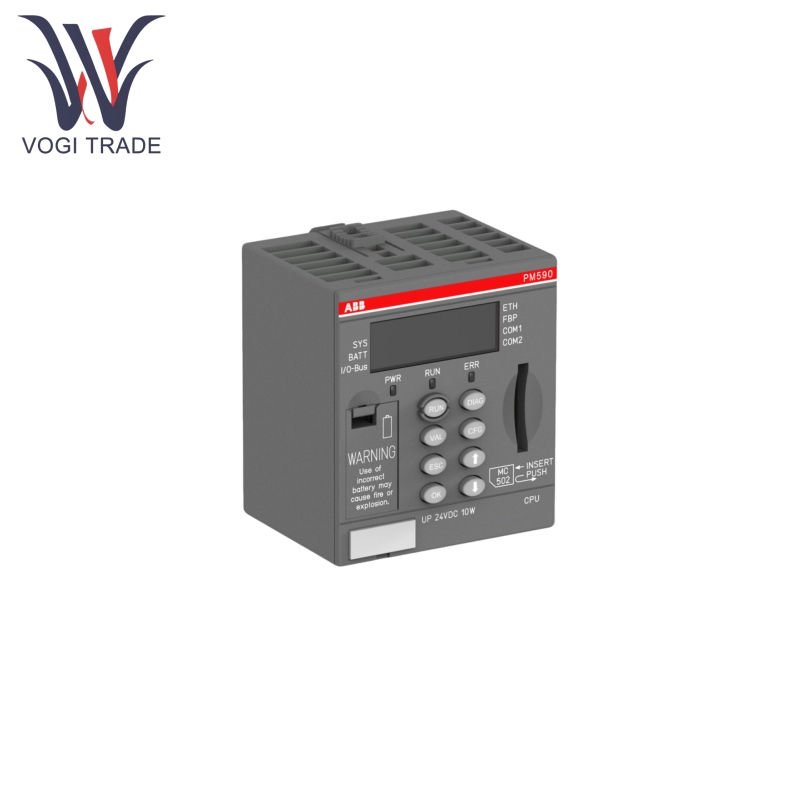

ABB PM590-ETH 1SAP150000R0271

Tính năng sản phẩm

ABB PM590-ETH 1SAP150000R0271 được trang bị bộ xử lý ARM Freescale 32 bit với tốc độ xung nhịp 400 MHz và hỗ trợ thực hiện hướng dẫn nhanh (thời gian chu kỳ tối thiểu là 0,002.

Nó có 2MB bộ nhớ chương trình (Flash EPROM+RAM), bộ nhớ dữ liệu 3072kb (bao gồm bộ đệm 1536kb) và hỗ trợ mở rộng thẻ nhớ (để lưu trữ dữ liệu người dùng, sao lưu chương trình và cập nhật chương trình cơ sở).

Nó đã tích hợp giao diện Ethernet (10/100 Base-Tx, 1x RJ45), hỗ trợ TCP/IP, Web Server, SNTP và IEC60870-5-104 Các giao thức giám sát và tải lên dữ liệu từ xa.

Nó có 2 giao diện RS-232/485 (có thể định cấu hình, tỷ lệ 0,3 ~ 187,5 kb/s), hỗ trợ Modbus (Master/Slave), Giao thức xe buýt CS31, tương thích với lập trình và giao tiếp nối tiếp.

Nó có giao diện 1 FBP để hỗ trợ mở rộng FieldBus và có thể kết nối tối đa 4 mô -đun giao tiếp bên ngoài (ví dụ: Profibus DP, Canopen, v.v.).

Nó có pin sao lưu dữ liệu, thời gian đệm dữ liệu điển hình là 3 năm sau khi mất điện (+25 ° C) và báo động pin thấp trước 2 tuần.

Nó được trang bị màn hình LCD, 8 phím chức năng và đèn LED, và hỗ trợ chuyển đổi/chuyển đổi, hiển thị trạng thái và chẩn đoán lỗi.

Nó hỗ trợ các chương trình người dùng được bảo vệ bằng mật khẩu để ngăn chặn các sửa đổi trái phép.

Sản phẩm sử dụng nguyên tắc

ABB PM590-ETH có thể nhận tín hiệu kỹ thuật số/tương tự từ các cảm biến tại chỗ thông qua các mô-đun mở rộng I/O và truyền chúng đến bộ xử lý thông qua giao diện RS-232/485 hoặc FBP.

ABB PM590-ETH có thể thực hiện số học thời gian thực trên dữ liệu được thu thập và thực hiện logic kiểm soát dựa trên chương trình logic được viết bởi người dùng.

ABB PM590-ETH có thể chuyển đổi kết quả hoạt động thành các tín hiệu kiểm soát và điều khiển các bộ truyền động thông qua các mô-đun I/O để nhận ra quy định của quy trình sản xuất.

ABB PM590-ETH có thể tải dữ liệu lên hệ thống SCADA hoặc máy tính lưu trữ thông qua giao diện Ethernet và nhận các lệnh điều khiển từ xa cùng một lúc; Tại địa phương, nó có thể nhận ra truy vấn trạng thái và hoạt động thông qua màn hình hiển thị và bàn phím.

ABB PM590-ETH có thể sao lưu dữ liệu chính qua pin, lưu trữ chương trình và các tham số cấu hình trong thẻ nhớ và hỗ trợ bản cập nhật tại chỗ.

Ứng dụng sản phẩm

ABB PM590-ETH 1SAP150000R0271 có thể được sử dụng rộng rãi trong ngành sản xuất, ngành năng lượng, cơ sở hạ tầng, môi trường khắc nghiệt, v.v.

Ngành sản xuất:

Kiểm soát tự động hóa dây chuyền sản xuất (như lắp ráp ô tô, gia công), để nhận ra liên kết thiết bị và điều chỉnh tham số quy trình.

Công nghiệp năng lượng:

Kiểm soát đơn vị về năng lượng, các trường dầu khí (như máy phát điện, đơn vị bơm), truy cập vào hệ thống điều phối thông qua giao thức IEC60870-5-104.

Cơ sở hạ tầng:

Kiểm soát quá trình trong xử lý nước và nhà máy xử lý nước thải, hỗ trợ theo dõi từ xa và chẩn đoán lỗi.

Môi trường khắc nghiệt:

Phiên bản XC phù hợp cho luyện kim, ngành hóa chất và nhiệt độ cao, độ ẩm cao hoặc môi trường ăn mòn khác để đảm bảo hoạt động ổn định.

Tham số sản phẩm

Sau đây là ABB PM590-ETH 1SAP150000R0271 Chi tiết mô-đun bộ xử lý.
