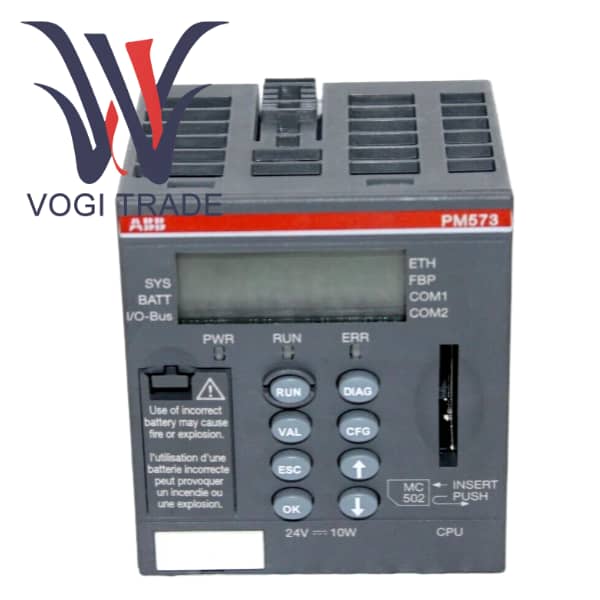

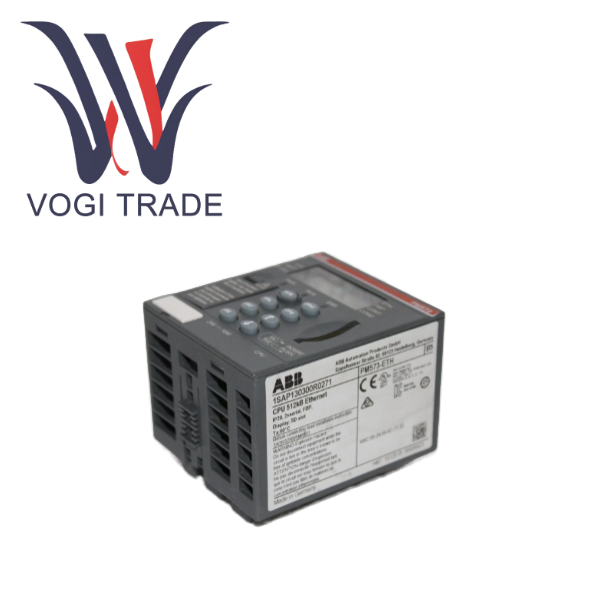

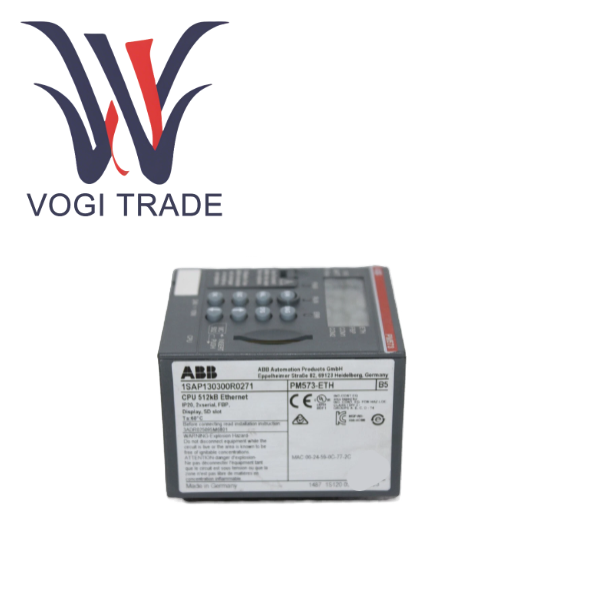

ABB PM573-ETH 1SAP130300R0271

Tổng quan về sản phẩm

PM573-ETH là mô-đun bộ xử lý trung tâm (CPU) giao diện Ethernet tích hợp, hiệu suất cao trong bộ điều khiển logic khả trình dòng ABB AC 500. Là bộ não cốt lõi của hệ thống tự động hóa AC 500, 1SAP130300R0271 chịu trách nhiệm thực thi các chương trình điều khiển do người dùng viết, quản lý trao đổi dữ liệu I/O và xử lý tất cả các tác vụ liên lạc nội bộ và bên ngoài.

Mô-đun này thuộc họ PM57x trong dòng AC 500 và được thiết kế dành cho các ứng dụng từ trung cấp đến cao cấp. Điểm đặc biệt nhất là nó tích hợp cổng Ethernet 10/100 Mbit/s trên bo mạch, cho phép kết nối mạng tốc độ cao mà không chiếm thêm khe cắm mô-đun truyền thông. Điều này làm cho PM573-ETH trở thành lựa chọn lý tưởng cho các dự án tự động hóa vừa và nhỏ đòi hỏi khả năng xử lý mạnh mẽ, dung lượng I/O phong phú và giao tiếp Ethernet tiêu chuẩn. 1SAP130300R0271 cân bằng hoàn hảo giữa hiệu suất, chức năng và chi phí, đồng thời là nền tảng để xây dựng các hệ thống điều khiển công nghiệp kết nối, hiện đại.

Tính năng chức năng của sản phẩm

Hiệu suất xử lý mạnh mẽ

Tốc độ thực thi lệnh Boolean ở mức dưới micro giây của PM573-ETH đảm bảo chu kỳ quét cực thấp ngay cả khi xử lý khóa liên động logic phức tạp hoặc đầu ra xung/đếm tốc độ cao, đáp ứng các yêu cầu nghiêm ngặt về thời gian thực.

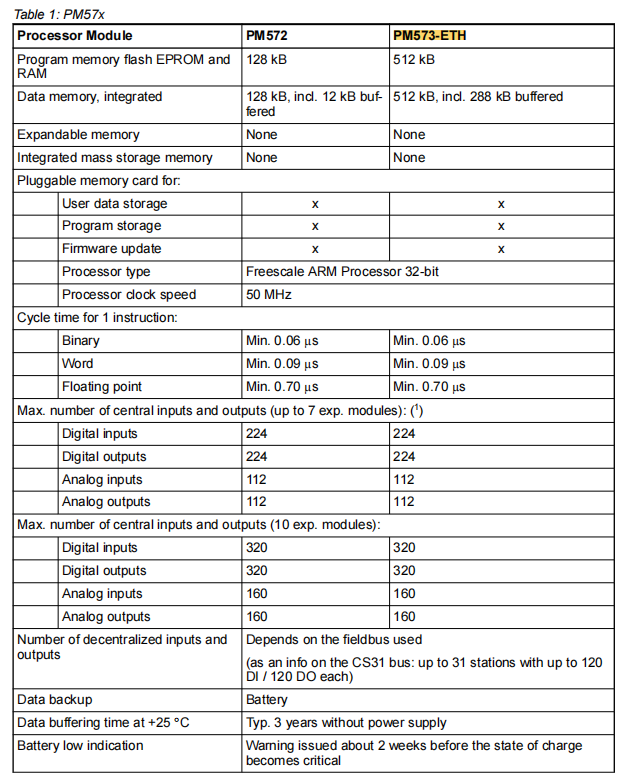

Dung lượng bộ nhớ dữ liệu và chương trình 512kB đủ để chứa các mục điều khiển phức tạp vừa phải, bao gồm các chương trình được viết bằng nhiều ngôn ngữ IEC 61131-3 khác nhau như văn bản có cấu trúc và sơ đồ khối chức năng, cũng như một lượng lớn dữ liệu quy trình và công thức.

Ethernet tích hợp với khả năng mở rộng truyền thông tuyệt vời

Cổng Ethernet tích hợp là lợi thế cốt lõi của nó. 1SAP130300R0271 hỗ trợ các giao thức công nghiệp chính thống như TCP/IP, Modbus TCP và EtherNet/IP và được sử dụng cho

Lập trình kỹ thuật, lập trình và chẩn đoán trực tuyến/ngoại tuyến nhanh chóng và hiệu quả thông qua phần mềm Automation Builder hoặc Control Builder M.

Tích hợp HMI/SCADA, liên lạc liền mạch với bất kỳ màn hình cảm ứng hoặc hệ thống giám sát nào hỗ trợ các giao thức tiêu chuẩn.

Chức năng máy chủ Web tùy chọn có sẵn, cho phép giám sát từ xa trạng thái PLC thông qua trình duyệt web tiêu chuẩn.

Giao tiếp PLC-to-PLC cho phép trao đổi dữ liệu tốc độ cao với AC 500 khác hoặc PLC của bên thứ ba.

Khả năng mở rộng vô song cho phép 1SAP130300R0271 có Ethernet tích hợp trong khi vẫn duy trì khả năng mở rộng của tối đa bốn mô-đun giao tiếp bên ngoài. Điều này có nghĩa là một trang PM573-ETH có thể đồng thời có 1 trên bo mạch + 4 tiện ích mở rộng = 5 kênh liên lạc độc lập. PM573-ETH có thể dễ dàng xây dựng một mạng lai phức tạp tích hợp Ethernet, PROFIBUS, CANopen và Modbus RTU mà không cần thêm thiết bị cổng.

Khả năng xử lý I/O phong phú

Hỗ trợ tới 224 điểm kỹ thuật số và 112 điểm tương tự của I/O cục bộ/mở rộng, cho phép CPU điều khiển hoặc giám sát trực tiếp dây chuyền sản xuất hoặc đơn vị xử lý ở quy mô đáng kể, giảm nhu cầu I/O từ xa.

Phạm vi ngành áp dụng

PM573-ETH, với hiệu suất cân bằng và khả năng giao tiếp mạnh mẽ, phù hợp với nhiều lĩnh vực tự động hóa công nghiệp.

Sản xuất cơ khí, dây chuyền đóng gói phức tạp, dây chuyền lắp ráp và bàn thử nghiệm.

Ngành công nghiệp thực phẩm và đồ uống yêu cầu kiểm soát quy trình và quản lý công thức chính xác trong các quy trình như chiết rót, trộn và khử trùng.

Xử lý nước và nước thải, kiểm soát các nhóm trạm bơm, hệ thống định lượng và bộ phận xử lý màng.

Hệ thống điều khiển phụ trợ cho các trạm thủy điện nhỏ, trang trại quang điện/gió và tự động hóa trạm biến áp trong lĩnh vực năng lượng.

Bộ điều khiển chính BAS cho các tổ hợp thương mại lớn trong tự động hóa tòa nhà.

PM573-ETH 1SAP130300R0271 có thể được sử dụng trong mọi tình huống cần giải pháp PLC đáng tin cậy với khả năng xử lý mạnh mẽ, I/O phong phú và kết nối Ethernet sẵn sàng sử dụng.
