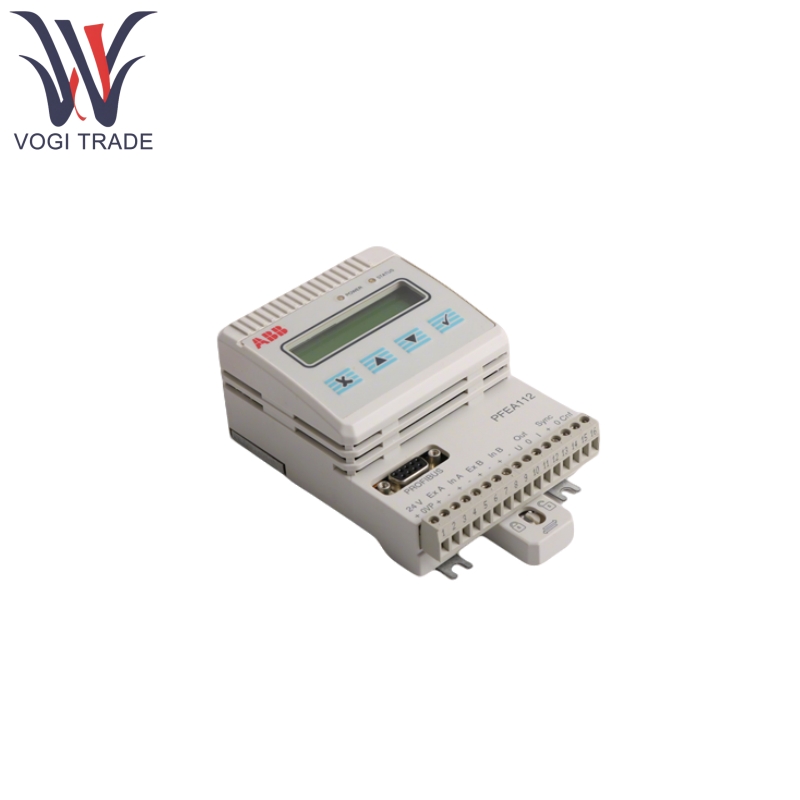

ABB PFEA112-20 3BSE050091R20

Tính năng sản phẩm

ABB PFEA112-20 3BSE050091R20 hỗ trợ các đầu vào cảm biến căng thẳng kênh kép và sử dụng thuật toán PID để điều chỉnh tín hiệu đầu ra (4-20mA hoặc 0-10V) trong thời gian thực, kiểm soát bộ truyền động để đạt được biến động căng thẳng của ± 0,5% fs.

ABB PFEA112-20 3BSE050091R20 đạt tiêu chuẩn với các giao diện RS-485 (Modbus RTU) và Profibus-DP (DP-V0) và hỗ trợ các giao thức Ethernet công nghiệp như EtherCAT và Profinet thông qua thẻ truyền thông.

ABB PFEA112-20 3BSE050091R20 có màn hình LCD 2 × 16 tích hợp, hỗ trợ các giao diện đa ngôn ngữ bao gồm tiếng Anh và tiếng Trung Quốc và có thể hiển thị các giá trị căng thẳng thời gian thực, trạng thái báo động và menu cài đặt tham số. Bảng bàn phím hỗ trợ cấu hình tham số nhanh và chẩn đoán lỗi.

ABB PFEA112-20 3BSE050091R20 Hỗ trợ chuyển đổi đơn vị căng thẳng (N, KN, KG, LBS), Hiệu chuẩn cảm biến và điều chỉnh tham số bộ lọc, thích ứng với các thuộc tính vật liệu khác nhau và yêu cầu quy trình.

Sản phẩm sử dụng nguyên tắc

Các cảm biến căng thẳng (như chuỗi ABB PFCL/PFTL) chuyển đổi sức căng vật liệu thành tín hiệu tương tự cấp MV, được đưa vào bộ khuếch đại vi sai của mô-đun PFEA112-20. Mô -đun kết hợp nguồn kích thích 330Hz để loại bỏ nhiễu tiếng ồn môi trường.

Bộ vi xử lý khuếch đại, lọc và thực hiện chuyển đổi tương tự thành kỹ thuật số trên tín hiệu cảm biến. Sau khi so sánh nó với giá trị căng thẳng đặt trước, nó tính toán số lượng điều khiển bằng thuật toán PID và xuất nó cho bộ truyền động (như ổ đĩa servo). Người dùng có thể điều chỉnh các tham số PID (P, I, D) thông qua phần mềm để tối ưu hóa phản hồi động.

Dữ liệu có thể được tải lên máy tính PLC hoặc máy chủ thông qua RS-485 hoặc Profibus-DP để theo dõi từ xa và cấu hình tham số. Khi hỗ trợ giao thức Modbus TCP, nó có thể được tích hợp với hệ thống SCADA để cho phép truy xuất nguồn gốc và phân tích dữ liệu sản xuất.

Tham số sản phẩm

Dưới đây là ABB PFEA112-20 3BSE050091R20 Chi tiết điện tử căng thẳng.
