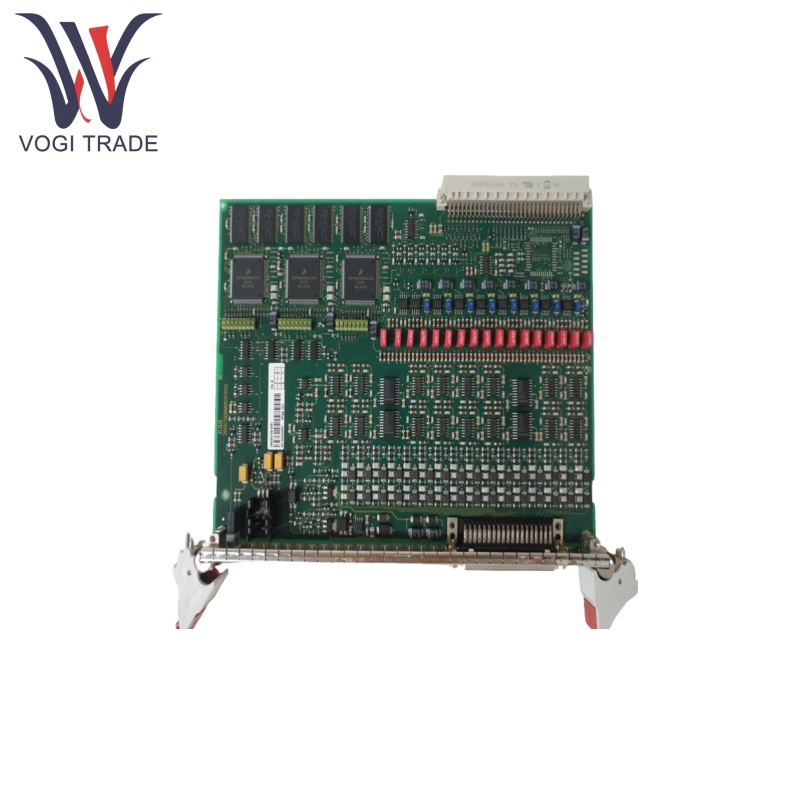

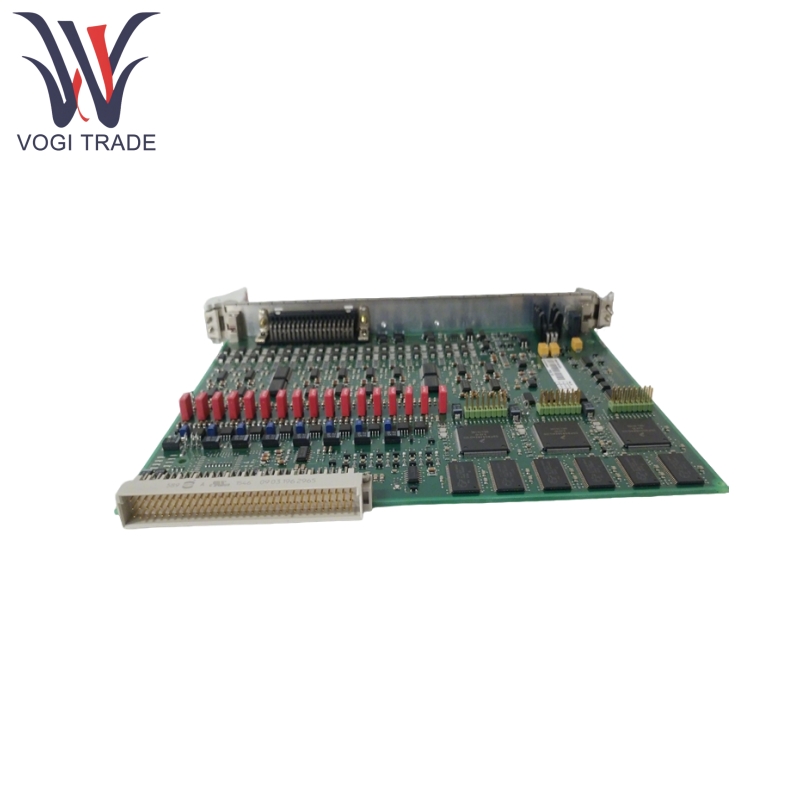

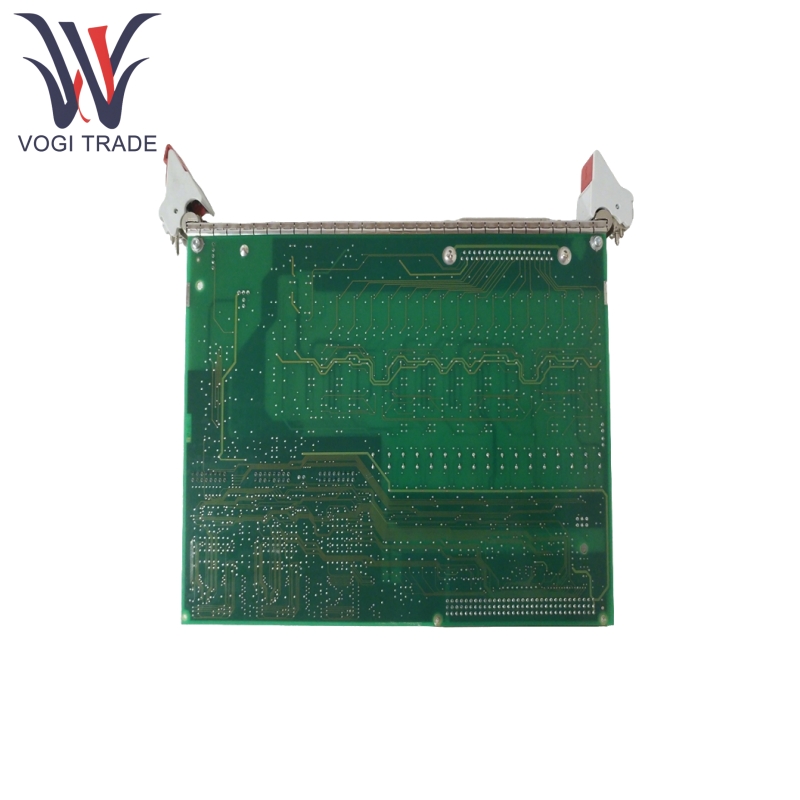

Thương hiệu: ABBMô tả: Bảng xử lý tín hiệuĐiều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 4Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnABB PFBK164 EXC3BSE000469R1 chủ yếu được sử dụng để chuyển đổi tín hiệu kỹ thuật số thành tín hiệu tương tự tiêu chuẩn (như dòng điện 4-20mA hoặc điện áp 0-10V) để đạt được điều khiển chính xác các bộ truyền động.
| Sản xuất |
ABB |
| Số mô hình |
PFBK164 |
| Số đặt hàng |
EXC3BSE000469R1 |
| Danh mục |
- |
| Đất nước xuất xứ |
Thụy Sĩ |
| Mã HS |
8517799000 |
| Kích thước |
12*12*8cm |
| Cân nặng |
0,6kg |
Tính năng sản phẩm
ABB PFBK164 EXC3BSE000469R1 hỗ trợ độ phân giải 12 bit hoặc 16 bit, đảm bảo tính ổn định và độ chính xác của tín hiệu đầu ra tương tự và đáp ứng các yêu cầu nghiêm ngặt đối với độ chính xác kiểm soát trong môi trường công nghiệp.
ABB PFBK164 EXC3BSE000469R1 Tích hợp giao diện Profibus DP, hỗ trợ trao đổi dữ liệu tốc độ cao với các hệ thống PLC và DCS (tối đa 12 Mbps), đồng thời tương thích với giao thức Modbus RTU (yêu cầu một bộ chuyển đổi).
ABB PFBK164 EXC3BSE000469R1 Hỗ trợ quá dòng, quá nhiệt, bảo vệ ngắn mạch, có thể theo dõi trạng thái mô-đun trong thời gian thực và bất thường phản hồi thông qua đèn báo LED.
ABB PFBK164 EXC3BSE000469R1 cho phép hệ thống được hoán đổi nóng, cho phép bảo trì/nâng cấp hệ thống mà không bị gián đoạn hệ thống. Nó đi kèm trong một nhà ở kim loại cung cấp khả năng kháng EMI mạnh mẽ và phù hợp để sử dụng trong môi trường công nghiệp khắc nghiệt.
Sản phẩm sử dụng nguyên tắc
PFBK164 EXC3BSE000469R1 Giải điều chế lệnh kỹ thuật số từ bộ điều khiển thông qua Profibus DP, chuyển đổi thành trạng thái tương tự thông qua bộ chuyển đổi kỹ thuật số sang tương tự (DAC) và truyền nó sang bộ truyền động thông qua mạch điều hòa.
PFBK164 EXC3BSE000469R1 tuân theo giao thức PROFIBUS DP và sử dụng chế độ giao tiếp nô lệ chính, trong đó Master định kỳ thăm dò ý kiến nô lệ, gửi các lệnh điều khiển và đọc thông tin trạng thái. Khung giao tiếp bao gồm một bit bắt đầu, trường dữ liệu, bit chẵn lẻ và bit dừng để đảm bảo tính toàn vẹn của dữ liệu.
Trong các kịch bản trách nhiệm cao, PFBK164 Exc3BSe000469R1 có thể kết nối với các bộ điều khiển dự phòng thông qua các liên kết DP Profibus kép. Trong trường hợp lỗi liên kết chính, nó tự động chuyển sang liên kết sao lưu để ngăn chặn các gián đoạn kiểm soát.
Tham số sản phẩm
Chi tiết sau đây dành cho Bảng xử lý tín hiệu ABB PFBK164 Exc3BSe000469R1.
Tín hiệu số: Nhận các lệnh điều khiển 16 bit thông qua Profibus DP (phạm vi 0-27648)
Nguồn điện: 12-48VDC (đầu vào điện áp rộng, gợn ≤10%), mức tiêu thụ năng lượng ≤3.5W
Dòng điện: 4-20ma (điện trở tải ≤500Ω) hoặc 0-20mA (điện trở tải ≤1000Ω)
Điện áp: 0-10V (Điện trở tải ≥200kΩ)
Nguồn cung cấp điện và kênh phân lập điện áp phân lập tín hiệu ≥1000VDC, khả năng bảo vệ tăng lên tới 100a (10/700μs)
Nhiệt độ: -20 ° C đến +50 ° C (hoạt động), -40 ° C đến +85 ° C (lưu trữ)
Độ ẩm: 5% -95% rh (không có ngưng tụ)
