ABB NCSA-01

Thương hiệu: ABB
Mô tả: Mô -đun bộ điều hợp
Điều kiện: Thương hiệu mới
Giấy chứng nhận: Thư bảo hành báo cáo kiểm tra COO
Bảo hành: 1 năm
Hàng tồn kho Qty: 4
Thời hạn thanh toán: T/T.
Cảng vận chuyển: Thâm Quyến
ABB NCSA-01 được thiết kế đặc biệt cho các kịch bản tự động hóa công nghiệp để đạt được kết nối liền mạch giữa các ổ đĩa tần số biến ABB và hệ thống tự động hóa phân tán CS 31. Chức năng cốt lõi của nó là liên lạc với Trạm chính hệ thống thông qua giao thức xe buýt CS 31 và trao đổi dữ liệu với các ổ đĩa tần số biến ABB thông qua các liên kết sợi quang DDC để cho phép điều khiển từ xa và giám sát trạng thái của các ổ tần số biến.

Gửi yêu cầu

Mô tả Sản phẩm

Sản xuất	ABB
Số mô hình	NCSA-01
Số đặt hàng	NCSA-01
Danh mục	CS 31
Đất nước xuất xứ	Thụy Sĩ
Mã HS	8504409999
Kích thước	1286cm
Cân nặng	0,2kg

Tính năng sản phẩm

ABB NCSA-01 có thể liên lạc với trạm chính thông qua xe buýt CS 31 và với ổ đĩa tần số biến qua liên kết sợi quang DDCS, cho phép truyền dữ liệu trong suốt giữa hai giao thức.

ABB NCSA-01 hỗ trợ truyền hai chiều của các bộ dữ liệu 1-3 (mỗi bộ dữ liệu chứa 3 từ dữ liệu 16 bit), đáp ứng các yêu cầu kiểm soát khác nhau (tập hợp dữ liệu mặc định 1, có thể mở rộng thông qua cấu hình tham số).

ABB NCSA-01 hỗ trợ chế độ từ Word (số trạm 0-5, số trạm chia sẻ yêu cầu lập chỉ mục địa chỉ) và chế độ nhị phân của Hồi (số trạm 0-57, đánh số độc lập), tương thích với các cấu hình trạm chính của CS 31 khác nhau.

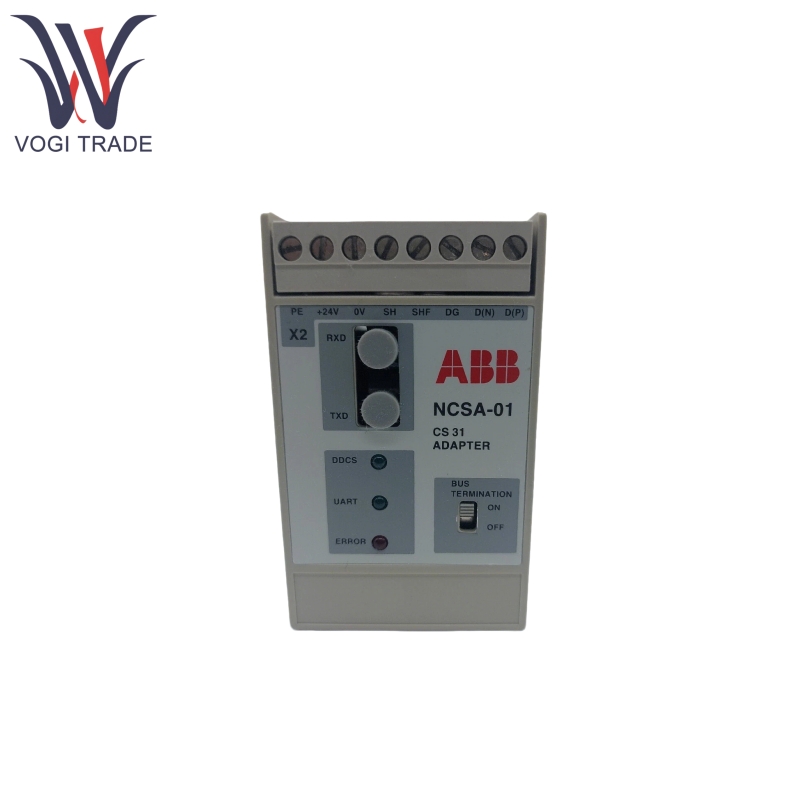

ABB NCSA-01 cung cấp phản hồi thời gian thực về trạng thái liên kết thông qua 3 chỉ số LED (DDCS, UART, lỗi), chẳng hạn như lỗi liên kết quang sợi DDCS, lỗi xe buýt CS 31 và lỗi phần cứng, tạo điều kiện khắc phục sự cố nhanh chóng.

ABB NCSA-01 có các điện trở đầu cuối tích hợp có thể được bật/tắt thông qua công tắc, đáp ứng các yêu cầu lắp đặt đầu bus và giảm phản xạ tín hiệu.

ABB NCSA-01 hỗ trợ nối đất đáng tin cậy, cách ly điện liên kết quang học và điện trở nhiễu điện từ (tuân thủ các tiêu chuẩn EMC EN 50081-2 và EN 50082-2).

Sản phẩm sử dụng nguyên tắc

ABB NCSA-01 có thể nhận các lệnh điều khiển được gửi bởi trạm chính thông qua bus CS 31, được gói gọn trong tập dữ liệu dưới dạng các từ dữ liệu.

ABB NCSA-01 có thể chuyển đổi dữ liệu giao thức CS 31 thành định dạng giao thức DDCS và truyền nó sang ổ đĩa tần số biến thông qua liên kết sợi quang. Trạng thái hoạt động của ổ đĩa tần số biến được truyền trở lại NCSA-01 thông qua liên kết DDCS, được chuyển đổi thành giao thức CS 31 và được gửi đến trạm chính.

ABB NCSA-01 có thể theo dõi trạng thái của liên kết Bus và DDCS CS 31 thông qua các mạch tích hợp. Nếu một lỗi phần cứng được phát hiện, nó sẽ kích hoạt báo động LED lỗi.

Nếu mô -đun được đặt ở cuối bus CS 31, cho phép điện trở chấm dứt để giảm phản xạ tín hiệu và đảm bảo giao tiếp ổn định.

Tham số sản phẩm

Sau đây là ABB NCSA-01 Chi tiết mô-đun bộ điều hợp.

Loại	Tham số chi tiết
Cung cấp điện	Điện áp hoạt động: 24V DC ± 10% Tiêu thụ hiện tại: 65mA Yêu cầu cung cấp nguồn cáp bên ngoài được yêu cầu
Giao diện giao tiếp	- Xe buýt CS 31: Cặp xoắn được che chắn (Tiêu chuẩn 485 Rupee), Tốc độ truyền 187,5kbit/s, chiều dài xe buýt tối đa 500m - Liên kết DDCS: Cáp quang (lõi nhựa, đường kính 1mm), tốc độ truyền 4Mbit/s, chiều dài tối đa 10m
Truyền dữ liệu	Hỗ trợ các bộ dữ liệu 1-3 theo mỗi hướng (mỗi bộ dữ liệu chứa 3 từ dữ liệu 16 bit) Độ dài khung tối đa: 16 byte ở chế độ từ, 15 byte ở chế độ nhị phân
Khả năng thích ứng môi trường	- Lớp bảo vệ: IP20 (chống bụi, để sử dụng trong nhà) - Nhiệt độ hoạt động: 0-50 ° C -Nhiệt độ cài đặt: -20-70 ° C -Nhiệt độ lưu trữ: -40-70 ° C - Độ ẩm tương đối: 5-95% (không ngưng tụ)
Đặc điểm cơ học	Rung: tối đa 0,3mm (2-9Hz), 1m/s² (9-200Hz) Sốc: 70m/s² (22ms)

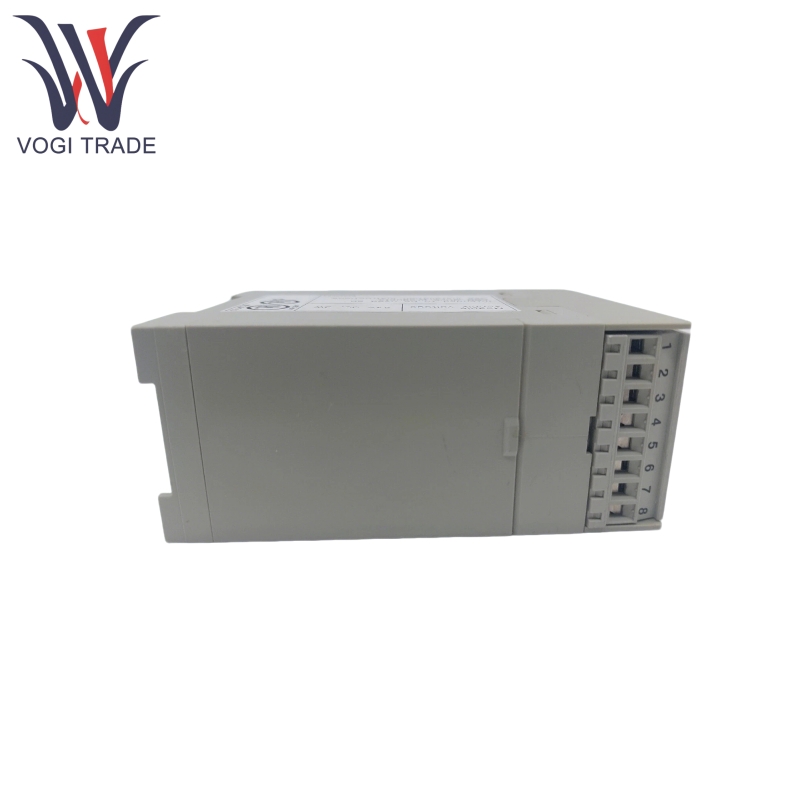

Thiết bị đầu cuối và giao diện	Khối thiết bị đầu cuối vít 8 cực (x2), bao gồm tín hiệu dữ liệu (d (p)/d (n)), tiếp đất (PE/SH/SHF), giao diện nguồn cung cấp điện (+24V/0V) Giao diện quang 9 sợi (màu xanh cho máy thu, màu xám cho máy phát)
