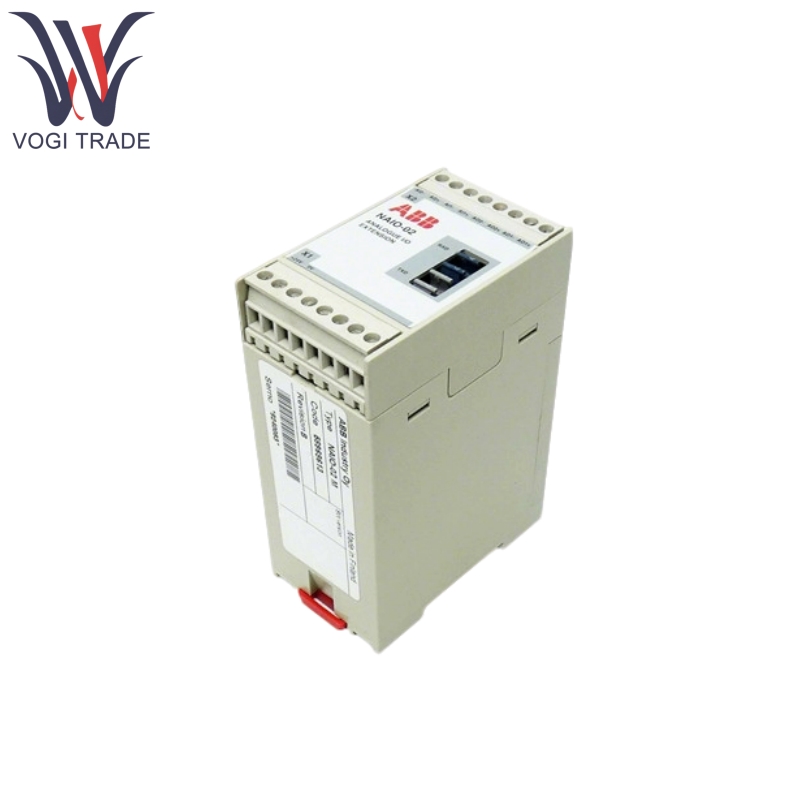

ABB NAIO-02

Tính năng sản phẩm

ABB NAIO-02 hỗ trợ các tín hiệu lưỡng cực cố định, bao gồm tín hiệu dòng điện ± 0 (4) ~ 20mA, tín hiệu điện áp ± 0 (2) ~ 10V và tín hiệu điện áp ± 0 ~ 2V, đáp ứng các yêu cầu để thu nhận tín hiệu tương tự theo cả hai hướng dương và âm.

ABB NAIO-02 cung cấp hai kênh từ 0 (4) đến 20 mA đầu ra hiện tại, có khả năng điều khiển bộ truyền động bên ngoài (như van hoặc van điều khiển tốc độ), với điện trở tải ≤700.

Đầu vào ABB NAIO-02 sử dụng các bit dữ liệu 11 bit + chuyển đổi bit 1 bit Bit A/D (chế độ lưỡng cực) và đầu ra là chuyển đổi D/A 12 bit, với độ chính xác là ± 0,5% của quy mô đầy đủ (ở 25 ° C), đảm bảo độ chính xác của việc thu thập tín hiệu và kiểm soát.

ABB NAIO-02 có thể được kết nối với bảng NAMC của ổ đĩa tần số biến ACS 600 thông qua liên kết sợi quang, hỗ trợ tốc độ truyền 1 Mbit/s. Nó hoạt động như một trạm nô lệ trong mạng vòng DDCS, với dữ liệu được thăm dò định kỳ bởi trạm chính (NAMC).

Đầu vào, đầu ra, nguồn điện và mặt đất được thiết kế với sự cô lập (điện áp thử nghiệm: 1,5 kV AC/1 phút), cung cấp khả năng chống nhiễu điện từ và phù hợp với môi trường công nghiệp với mức độ nhiễu cao.

ABB NAIO-02 có thể được cấu hình với số nút duy nhất (0 Ném127) thông qua công tắc DIP 7 bit, đảm bảo giao tiếp không xung đột với các mô-đun khác trong mạng vòng DDCS.

Ứng dụng sản phẩm

ABB NAIO-02 có thể được áp dụng cho các dây chuyền sản xuất công nghiệp, hệ thống bơm và quạt, thiết bị cần cẩu, điều khiển quy trình và các trường khác.

Dòng sản xuất công nghiệp:

Mở rộng giao diện tương tự của ổ đĩa tần số biến ACS 600 để thu thập các tham số xử lý như nhiệt độ và áp suất từ đường dây sản xuất và tín hiệu điều khiển đầu ra để điều chỉnh tốc độ của băng chuyền hoặc trạng thái vận hành của thiết bị.

Hệ thống bơm và quạt:

Giám sát áp suất/dòng chảy đường ống qua các đầu vào tương tự và tín hiệu đầu ra để kiểm soát tốc độ của máy bơm hoặc quạt để đạt được quy định vòng kín.

Thiết bị cần cẩu:

Kết hợp với ổ trục ACS 600, thu thập tín hiệu tương tự từ các cảm biến tải, tín hiệu điều khiển đầu ra để điều chỉnh tốc độ nâng và đảm bảo hoạt động an toàn.

Kiểm soát quá trình:

Trong các ứng dụng hóa học và luyện kim, mở rộng việc thu thập và kiểm soát các thông số tương tự như mức độ lỏng và nồng độ, và hợp tác với ổ đĩa tần số thay đổi để đạt được quy định quy trình chính xác.

Tham số sản phẩm

Sau đây là ABB NAIO-02 Chi tiết mô-đun mở rộng I/O tương tự.
