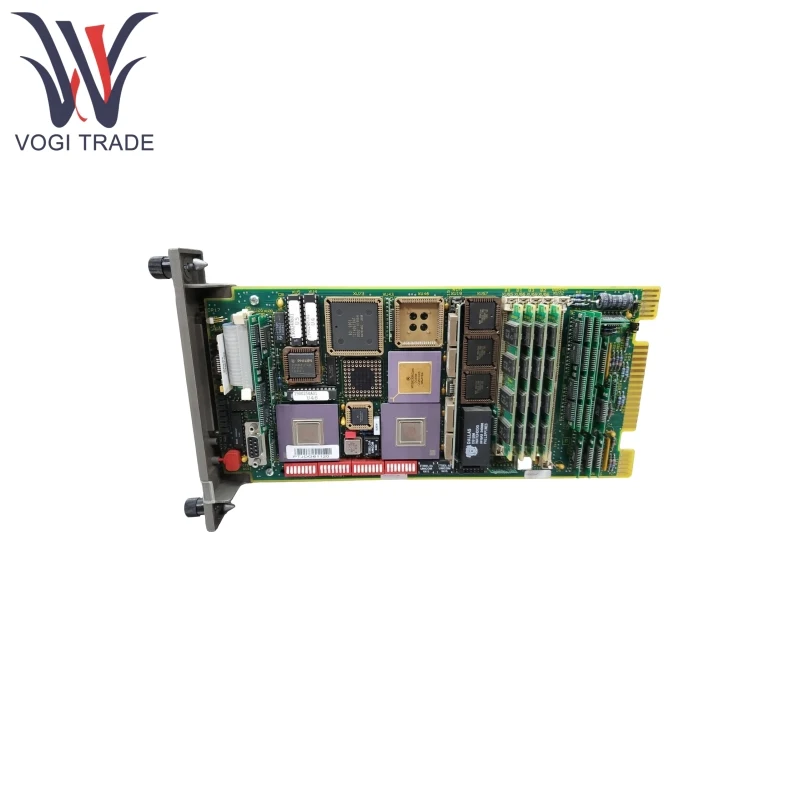

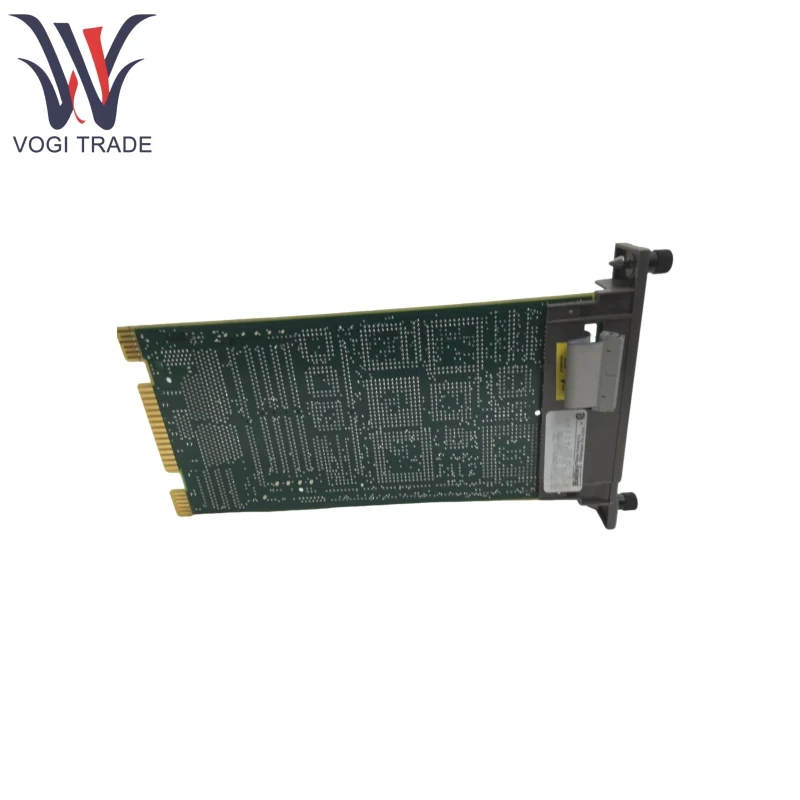

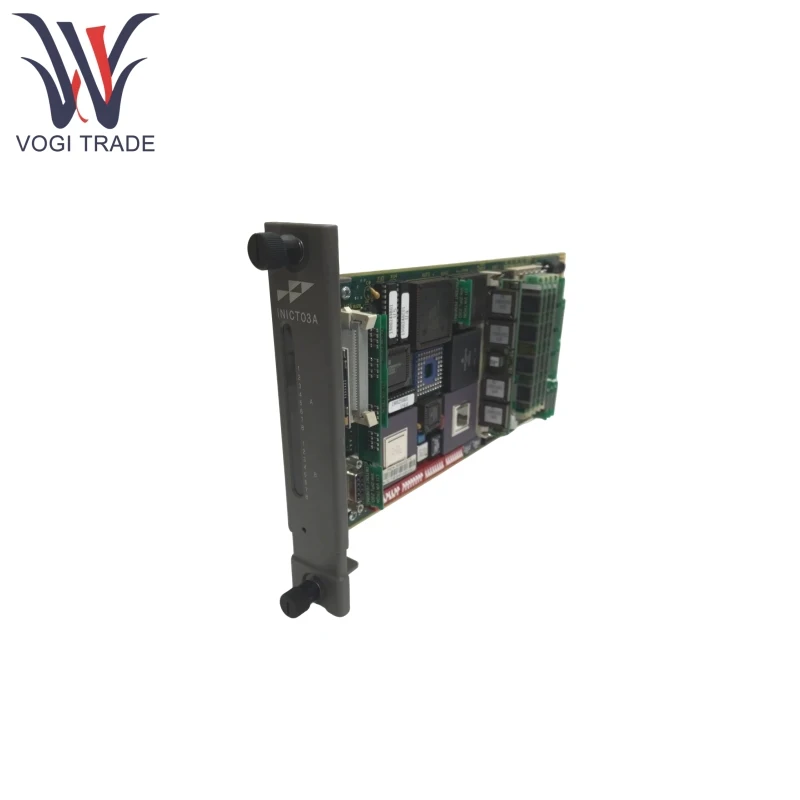

ABB inict03a

Tính năng sản phẩm

ABB INICT03A hỗ trợ các giao thức công nghiệp như Modbus RTU, Canopen, DeviceNet và RS-232/485, cho phép kết nối trực tiếp với PLC, HMIS hoặc các thiết bị của bên thứ ba, do đó loại bỏ sự cần thiết phải chuyển đổi giao thức.

ABB INICT03A có tốc độ baud RS-232, có thể chọn người dùng, với tối đa 19,2 kbaud, đáp ứng nhu cầu giao tiếp của các thiết bị tốc độ thấp. Nó đạt được tốc độ dữ liệu lên tới 4 MB/giây, làm cho nó phù hợp cho việc thu thập dữ liệu tốc độ cao.

ABB INICT03A hỗ trợ đầu vào năng lượng kép, yêu cầu một mô -đun dự phòng bên ngoài để ngăn chặn sự cố hệ thống gây ra bởi một điểm thất bại duy nhất.

Cấu hình bộ nhớ ABB INICT03A bao gồm 512 KB ROM (để lưu trữ phần sụn) + RAM 2 MB (đối với bộ đệm thời gian chạy), có khả năng xử lý đồng thời 30.000 định nghĩa thẻ, đáp ứng nhu cầu giám sát dữ liệu quy mô lớn.

ABB inict03a có độ trễ truyền dữ liệu dưới 10 ms, làm cho nó phù hợp cho các kịch bản yêu cầu ra quyết định nhanh chóng. Nó có thể kết nối với nhiều vòng lặp NET đồng thời để đạt được tổng hợp dữ liệu chéo.

ABB inict03a có thể được tích hợp nhanh chóng vào các hệ thống hiện có thông qua giao diện RJ45 và hoạt động liền mạch với các mô -đun Infi 90 Series mà không có cấu hình phức tạp.

Sản phẩm sử dụng nguyên tắc

Quy trình làm việc của ABB inict03a có thể được chia thành ba giai đoạn, thu thập dữ liệu, chuyển đổi giao thức và thực thi lệnh.

Thu thập dữ liệu:

Dữ liệu thời gian thực từ các thiết bị trường được nhận thông qua bus infi-net, với định dạng dữ liệu tuân thủ giao thức INFI 90.

Chuyển đổi giao thức:

Bộ xử lý tích hợp chuyển đổi giao thức INFI-NET thành một giao thức phổ quát có thể nhận ra bởi các máy tính và truyền nó sang máy tính chủ thông qua giao diện RS-232 hoặc SCSI.

Ngoài ra, mô-đun có thể đảo ngược các lệnh điều khiển được gửi bởi máy tính vào các lệnh infi-net và truyền chúng đến bộ truyền động.

Thực thi lệnh:

Quá trình tương tác dữ liệu được quản lý bởi mô -đun INIS 01 để đảm bảo tính ổn định của liên kết truyền thông. Nếu liên kết chính không thành công, thiết kế dự phòng sẽ tự động chuyển sang kênh sao lưu.

Ứng dụng sản phẩm

Trong ngành công nghiệp hóa học, ABB InicT03A có thể thu thập dữ liệu nhiệt độ và áp suất thời gian thực từ các ấm phản ứng và truyền nó đến hệ thống SCADA thông qua INICT03A để đạt được sự điều chỉnh động của các tham số quá trình.

ABB INICT03A có thể kết nối hệ thống điều khiển tuabin và trạm kỹ sư của một nhà máy điện nhiệt để hỗ trợ các hoạt động phân phối khởi động/dừng và tải từ xa với thời gian phản hồi <50ms.

Trong các dây chuyền sản xuất ô tô, ABB INICT03A có thể truyền dữ liệu trạng thái điều khiển robot đến hệ thống MES, cho phép dự đoán sức khỏe của thiết bị và bảo trì phòng ngừa.

Là một mô -đun cầu, ABB inict03a giúp các doanh nghiệp tích hợp các hệ thống DCS truyền thống vào các nền tảng IoT công nghiệp hiện đại, tránh chi phí thay thế phần cứng.
