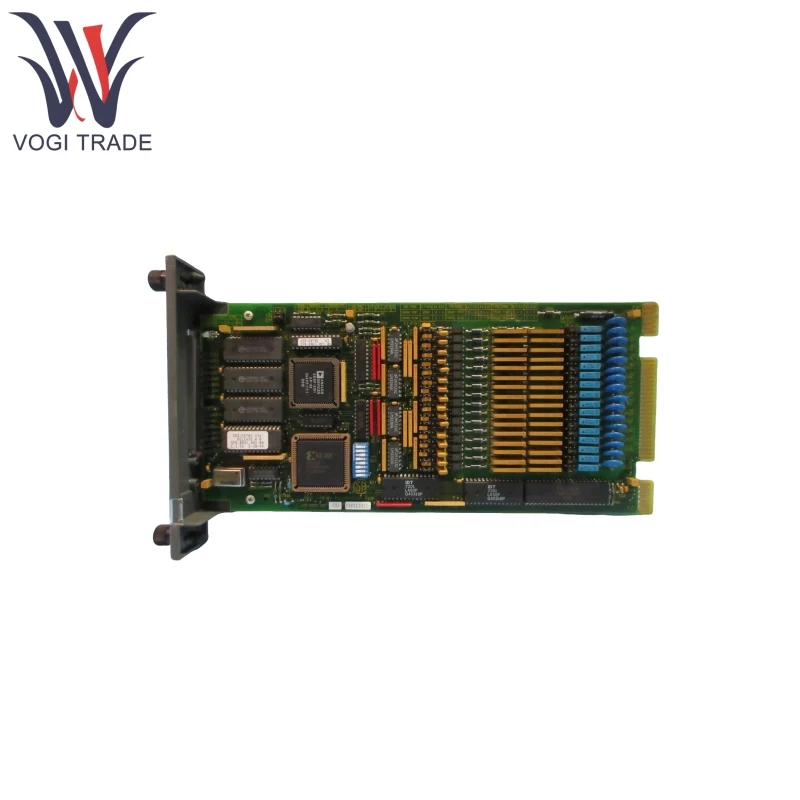

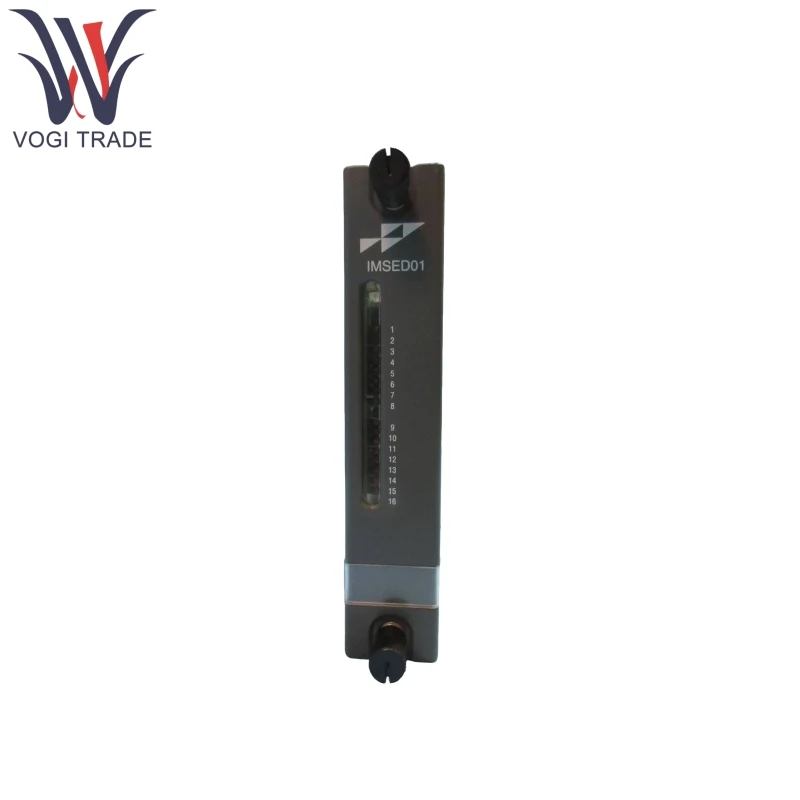

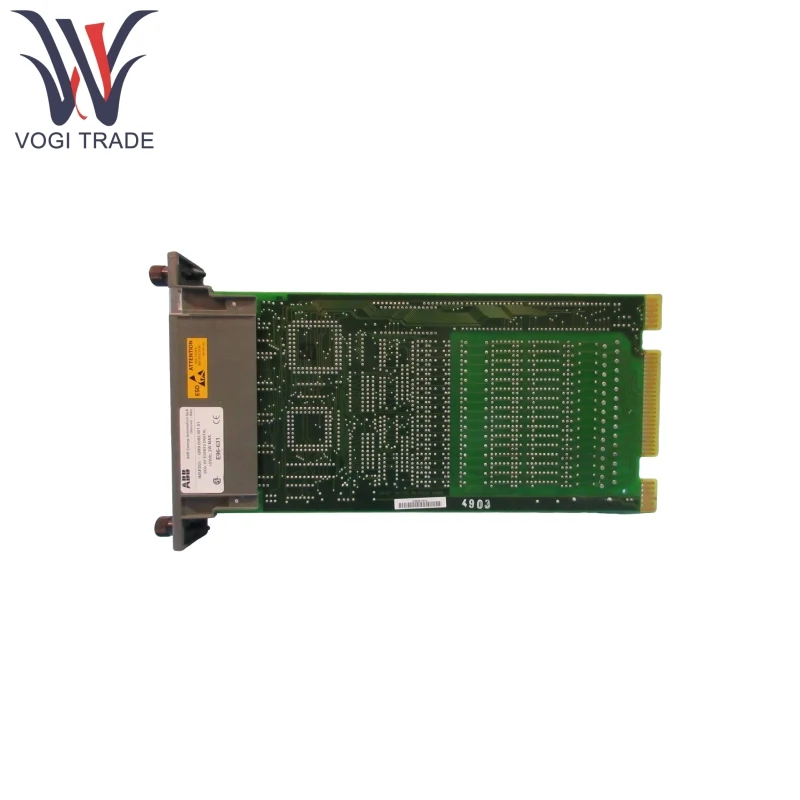

ABB IMSED01

Thương hiệu: ABB
Mô tả: Trình tự các sự kiện Mô -đun đầu vào kỹ thuật số
Điều kiện: Thương hiệu mới
Giấy chứng nhận: Thư bảo hành báo cáo kiểm tra COO
Bảo hành: 1 năm
Hàng tồn kho Qty: 4
Thời hạn thanh toán: T/T.
Cảng vận chuyển: Thâm Quyến
ABB IMSED01 chủ yếu được sử dụng để thu thập các chuyển đổi tín hiệu kỹ thuật số trong các quy trình công nghiệp và chuyển tiếp các sự kiện này đến mô -đun chính của hệ thống để ghi và xử lý. Điều này đạt được thông qua các máy nhảy, công tắc và các đơn vị thiết bị đầu cuối trên bảng mạch, cũng như các mô -đun cấu hình shunt và các kênh I/O.

Gửi yêu cầu

Mô tả Sản phẩm

Sản xuất	ABB
Số mô hình	IMSED01
Số đặt hàng	IMSED01
Danh mục	-
Đất nước xuất xứ	Thụy Sĩ
Mã HS	8473309000
Kích thước	34186cm
Cân nặng	0,4kg

Tính năng sản phẩm

ABB IMSED01 có thể xử lý tối đa 16 đầu vào trường kỹ thuật số, tập trung vào việc nắm bắt các sự kiện chuyển đổi trạng thái tín hiệu. Mỗi kênh đầu vào sử dụng cách ly quang học để cải thiện khả năng chống nhiễu.

ABB IMSED01 hỗ trợ nhiều điện áp đầu vào và có thể được lập trình riêng lẻ thành 24VDC (± 10%), 48VDC (± 10%), 125VDC (± 10%) hoặc 120VAC (chỉ 10%, chỉ cho logic kiểm soát hệ thống).

ABB IMSED01 giao tiếp với bộ điều khiển Harmony thông qua bus mở rộng I/O và bộ điều khiển định cấu hình và truy cập nó bằng mã chức năng 242 (Giao diện sự kiện kỹ thuật số SOE).

ABB IMSED01 có thể cùng tồn tại với mô -đun IMSET01 trên cùng một phân đoạn bus mở rộng I/O, hỗ trợ tối đa 63 mô -đun IMSED01 kết hợp với 1 mô -đun IMSET01.

Các sự kiện chuyển đổi trạng thái kỹ thuật số mà nó thu thập được tổng hợp ở cấp độ đơn vị điều khiển hài hòa và được chuyển tiếp đến mô -đun chính của INSEM01 để quản lý tập trung.

Sản phẩm sử dụng nguyên tắc

ABB IMSED01 liên tục theo dõi các tín hiệu đầu vào kỹ thuật số được kết nối, bắt giữ các sự kiện chuyển đổi trạng thái của Off Off Off hoặc Off Off-On Off-On.

Các sự kiện được thu thập được tổng hợp với thông tin từ mô -đun ABB IMSED01 ở cấp độ HCU và sau đó được chuyển tiếp đến mô -đun chính của INSEM01 thông qua bus mở rộng I/O.

Mô-đun chính của INSEM01, các sự kiện sắp xếp thời gian, lưu trữ chúng trong cơ sở dữ liệu nội bộ và thông báo cho giao diện-máy và truyền dữ liệu để tạo báo cáo khi đáp ứng các điều kiện kích hoạt.

ABB IMSED01 dựa vào mô-đun chính đồng bộ hóa thời gian INTKM01 trong hệ thống (thông qua liên kết RS-485) để đạt được đồng bộ hóa thời gian toàn hệ thống, đảm bảo độ chính xác của dấu thời gian sự kiện.

Tham số sản phẩm

Các chi tiết sau đây là cho chuỗi ABB IMSED01 của mô -đun đầu vào kỹ thuật số ABB.

Loại	Tham số cụ thể
Yêu cầu quyền lực	+5VDC (± 5%), 350mA hiện tại điển hình
Bộ vi xử lý	16-bit, tần số hoạt động 10 MHz
Ký ức	RAM 64KB Phòng 64kb
Đầu vào kỹ thuật số	Phạm vi điện áp: 24VDC/48VDC/125VDC (± 10%), 120VAC (± 10%) Dòng điện điển hình: 5mA tại 24VDC, 4MA tại 48VDC/125VDC, 5MA tại 120VAC
Điện áp bật/tắt	TẮT (Tối thiểu): 21,6VDC cho 24VDC, 43,2VDC cho 48VDC, 112,5VDC cho 125VDC, 108VAC cho 120VAC Tắt (tối đa): 10VDC cho 24VDC, 20VDC cho 48VDC, 50VDC cho 125VDC, 50VAC cho 120VAC
Đặc điểm hiện tại đầu vào	Dòng tối đa ở mức tối thiểu bật: 4mA ở 21,6VDC, 4,4mA tại 43,2VDC, 3,2MA tại 112,5VDC, 4mA tại 108VAC Dòng điện giảm tối đa: 1,5mA (cho tất cả các điện áp)
Thời gian phản hồi	Các giá trị điển hình: DC Fast (1.1ms), DC Slow (18ms), AC (5ms sau nửa chu kỳ nửa dương đầu tiên)
Hiệu suất cô lập	Kênh đến Hệ thống: 1000VDC/V RMS Kênh đến Kênh: 350VDC/V RMS
Bảo vệ tăng đột biến	Tuân thủ IEEE-472-1974 Tăng khả năng chịu được kiểm tra khả năng
Thông số môi trường	Nhiệt độ hoạt động: 0 ° C-70 ° C (32 ° F-158 ° F) Độ ẩm tương đối: 5% -95% (≤55 ° C, không liên quan), 5% -45% (70 ° C, không liên quan) Mức độ ô nhiễm: i Độ cao: 0 ~ 3km (1,86 dặm)
