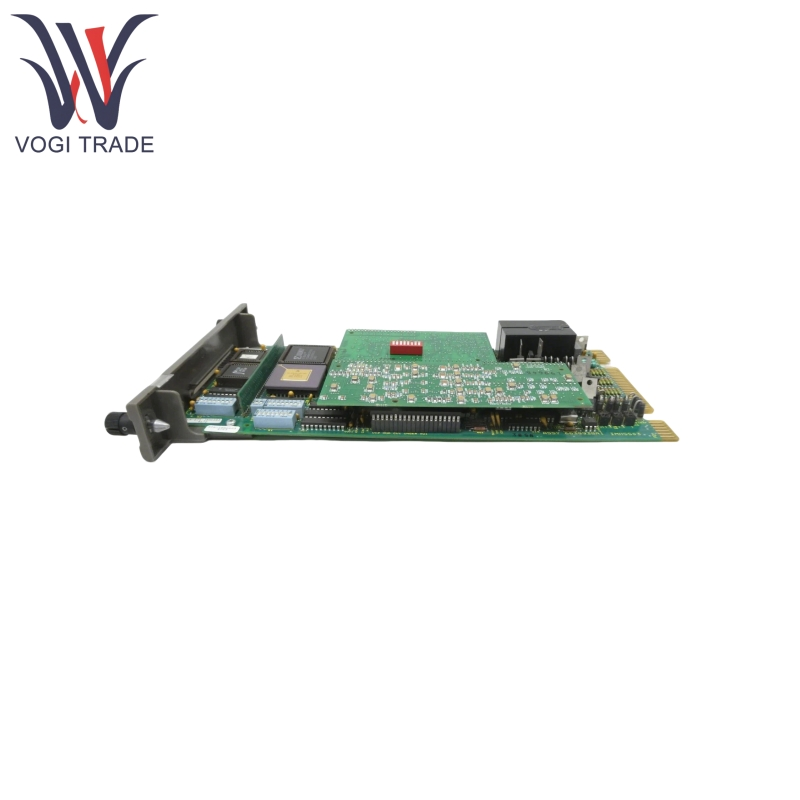

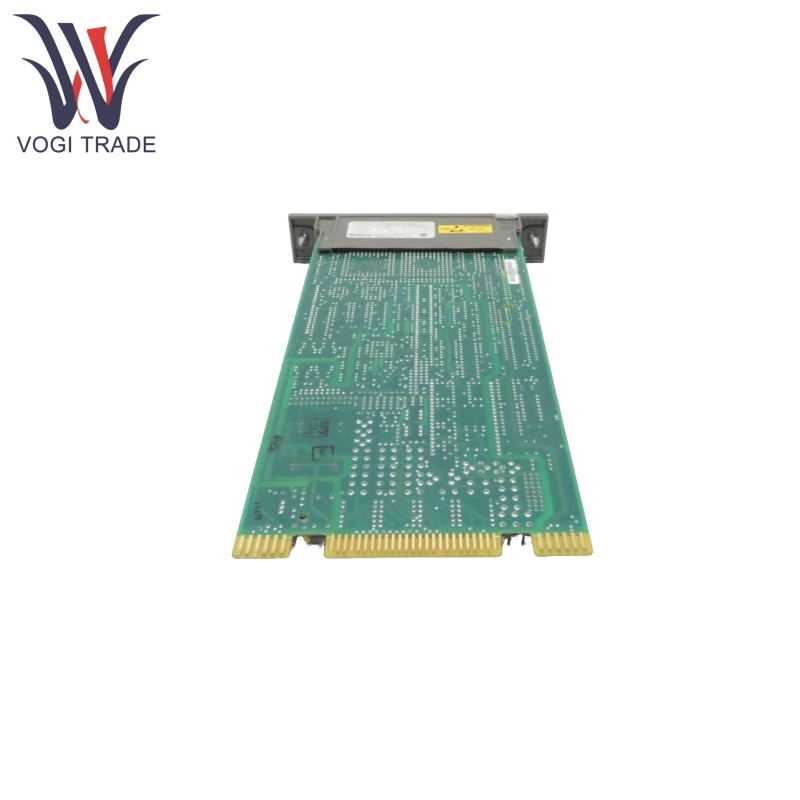

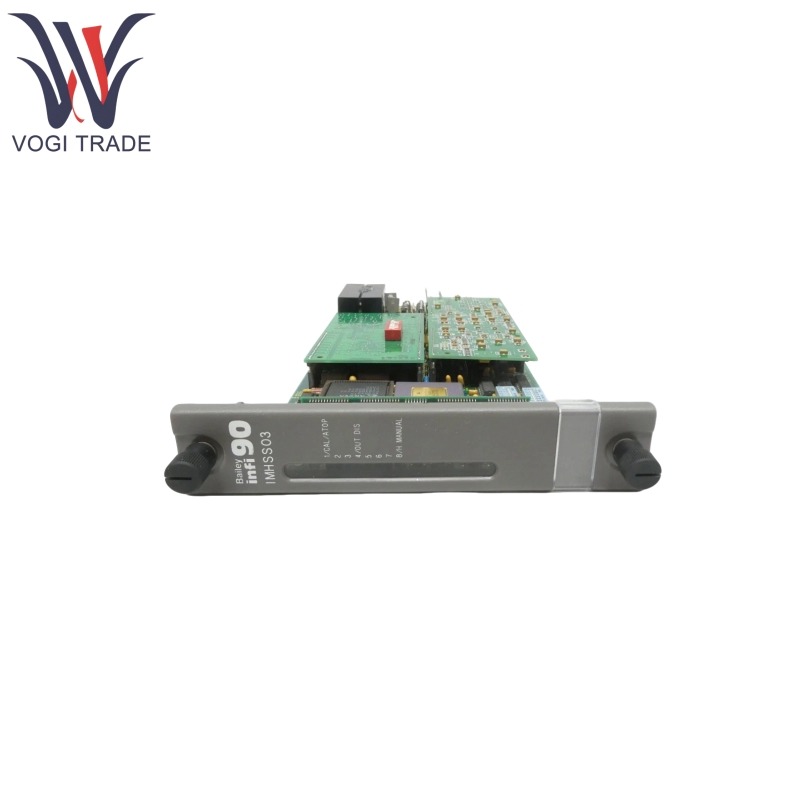

ABB IMHSS03

Tính năng sản phẩm

ABB IMHSS03 có được phản hồi vị trí từ bộ truyền động thủy lực thông qua một máy biến áp vi phân biến tuyến tính (LVDT), so sánh nó với lệnh vị trí được gửi bởi MFP và điều khiển van servo hoặc bộ chuyển đổi I/H để đạt được điều khiển vòng kín, đảm bảo rằng van van van điều khiển phù hợp với lệnh.

ABB IMHSS03 được trang bị các bộ chuyển đổi tương tự từ kỹ thuật số và kỹ thuật số có độ phân giải cao, tăng cường độ chính xác xử lý tín hiệu, tối ưu hóa khả năng điều hòa tín hiệu LVDT và cải thiện độ chính xác phát hiện vị trí.

ABB IMHSS03 có thể tự động điều chỉnh mức tăng của bộ giải mã, đơn giản hóa quá trình vận hành và cải thiện tốc độ phản hồi của vòng điều khiển.

ABB IMHSS03 hỗ trợ các giao diện LVDT dự phòng (tương thích với AC hoặc DC LVDT) và đầu ra van servo dự phòng (với tùy chọn van kép hoạt động đồng thời hoặc chế độ chính/dự phòng), tăng cường độ tin cậy của hệ thống.

ABB IMHSS03 cung cấp giao diện chuyển đổi I/H, hỗ trợ đầu ra 4-20mA hoặc 20-160mA, với khả năng đầu vào kỹ thuật số và đầu ra kỹ thuật số.

ABB IMHSS03 hiển thị trạng thái hoạt động (bình thường, hiệu chuẩn, lỗi, v.v.) qua các chỉ báo đèn LED bảng, hỗ trợ kiểm tra chẩn đoán để phát hiện lỗi phần cứng và có thể báo cáo thông tin lỗi thông qua mã chức năng.

Sản phẩm sử dụng nguyên tắc

ABB IMHSS03 cùng với mô-đun bộ xử lý đa chức năng và mô-đun bộ đếm tần số, tạo thành một hệ thống vòng kín để điều khiển tốc độ tuabin. Nguyên tắc làm việc như sau:

Truyền lệnh: Mô -đun MFP gửi các lệnh vị trí đến mô -đun IMHSS03 thông qua bus mở rộng I/O dựa trên giá trị mục tiêu tốc độ tuabin đặt.

Đầu ra ổ đĩa: Sau khi nhận được lệnh, IMHSS03 chuyển đổi lệnh kỹ thuật số thành tín hiệu tương tự thông qua bộ chuyển đổi D/A, điều khiển van servo hoặc bộ chuyển đổi I/H và điều khiển bộ truyền động thủy lực để điều chỉnh mở van tiết lưu.

Phát hiện phản hồi: LVDT đo vị trí của bộ truyền động thủy lực, tạo ra một điện áp vi sai tỷ lệ thuận với vị trí. IMHSS03 chuyển đổi điều này thành tín hiệu kỹ thuật số thông qua bộ giải mã và bộ chuyển đổi A/D và cung cấp nó trở lại MFP.

Quy định tốc độ: Mô -đun FCS tính các xung từ cảm biến từ tính trên trục tuabin để đo tốc độ tuabin và gửi dữ liệu đến MFP. MFP điều chỉnh lệnh vị trí được gửi đến IMHSS03 dựa trên độ lệch giữa phản hồi tốc độ và giá trị đích, tạo thành một hệ thống điều khiển vòng kín.

Tham số sản phẩm

Các chi tiết sau đây là cho mô -đun servo thủy lực ABB IMHSS03.

Đầu vào LVDT (thứ cấp):

4 Đầu vào tương tự, 2 bộ thứ cấp LVDT (2 thứ hai mỗi bộ), điện áp chế độ chung ± 7V 7V, trở kháng đầu vào vi sai 10kΩ.

Đầu ra LVDT (kích thích chính):

2 Đầu ra tương tự, tần số 400Hz-15KHz, điện áp 2.1-18VPP (tương ứng với trở kháng tối thiểu 15-120Ω).

Đầu ra van servo:

4 Đầu ra tương tự (2 nhóm dự phòng), dòng ± 8- ± 64mA (tương ứng với trở kháng cuộn tối đa 750-93Ω).

Đầu ra chuyển đổi I/H:

1 Đầu ra tương tự, 4-20 Ma (trở kháng tối đa 300) hoặc 20-160 Ma (trở kháng tối đa 15).

Đầu vào kỹ thuật số:

3 Đầu vào phân lập quang học (250 VDC), điện áp dẫn ≥18 VDC, dòng điện chuyển tiếp 2,8 mA (danh nghĩa).

Sản lượng kỹ thuật số:

1 Đầu ra bộ thu mở được phân lập quang học (250 VDC), điện áp dẫn 2.4 VDC (dòng điện 250 mA), điện áp cắt 24 VDC (hiện tại rò rỉ 10 μA).
