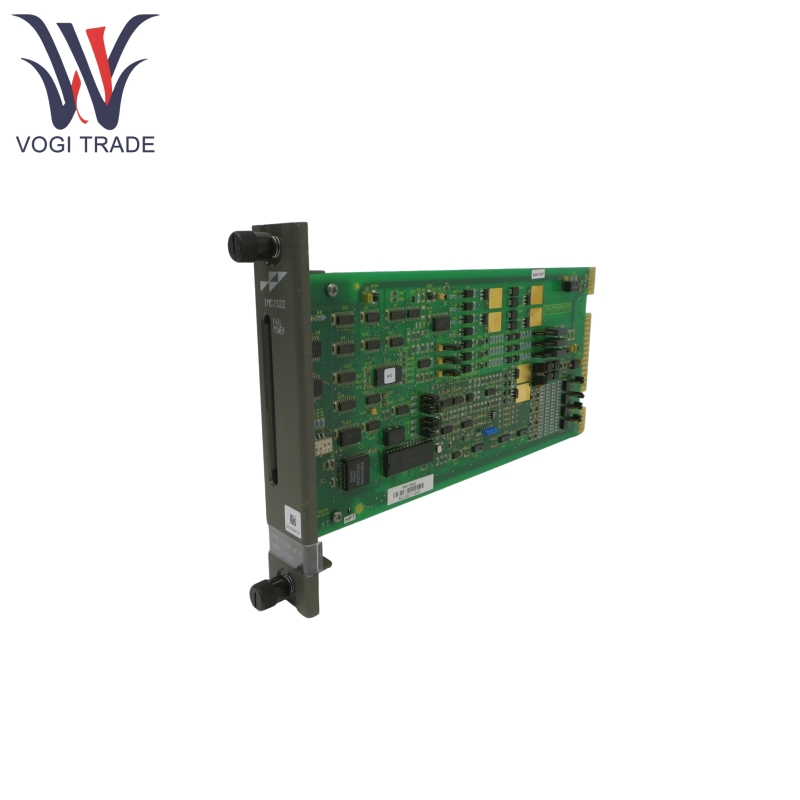

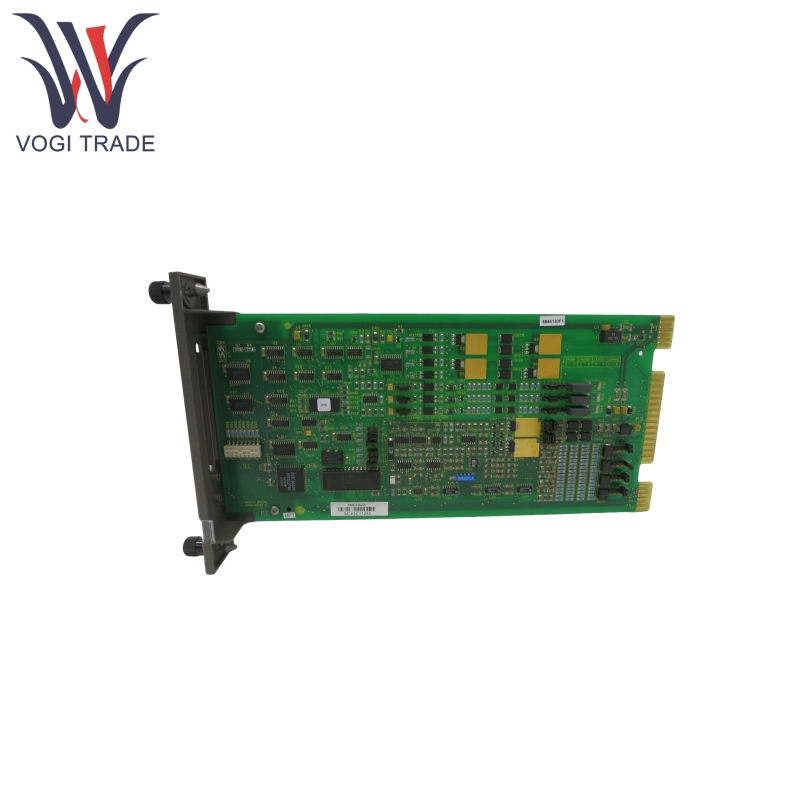

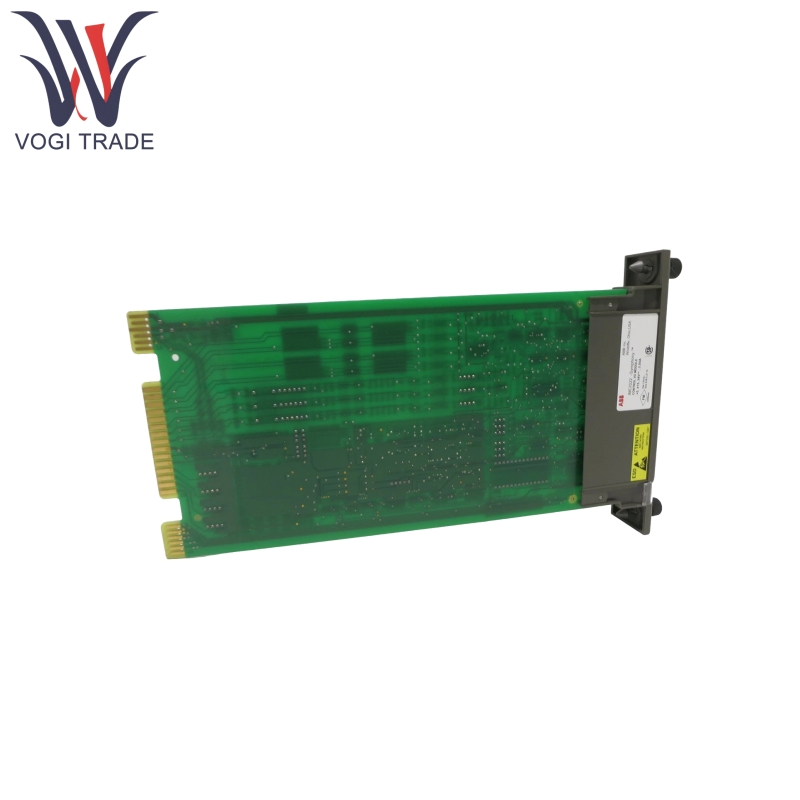

ABB IMCIS22

Thương hiệu: ABB
Mô tả: Điều khiển mô -đun I/O
Điều kiện: Thương hiệu mới
Giấy chứng nhận: Thư bảo hành báo cáo kiểm tra COO
Bảo hành: 1 năm
Hàng tồn kho Qty: 4
Thời hạn thanh toán: T/T.
Cảng vận chuyển: Thâm Quyến
ABB IMCIS22 chủ yếu được sử dụng cho sự tương tác giữa các tín hiệu và hệ thống trường trong các quy trình công nghiệp. Chức năng cốt lõi của nó là kết nối 4 tín hiệu tương tự và 3 tín hiệu kỹ thuật số với hệ thống để xử lý và giám sát, và xuất ra 4 tín hiệu kỹ thuật số và 2 tín hiệu tương tự để kiểm soát quá trình.

Gửi yêu cầu

Mô tả Sản phẩm

Sản xuất	ABB
Số mô hình	IMCIS22
Số đặt hàng	IMCIS22
Danh mục	-
Đất nước xuất xứ	Thụy Sĩ
Mã HS	8473309000
Kích thước	32186cm
Cân nặng	0,8kg

Tính năng sản phẩm

ABB IMCIS22 hỗ trợ các tín hiệu 4 kênh, có thể định cấu hình là 1-5VDC hoặc 4-20ma, với chức năng hiệu chuẩn. Nó tự động điều chỉnh hiệu ứng trôi dạt và nhiệt độ bằng cách đọc điện áp tham chiếu thông qua bộ điều khiển.

ABB IMCIS22 hỗ trợ các tín hiệu 2 kênh, có thể định cấu hình là 4-20mA hoặc 1-5VDC, với cài đặt đầu ra mặc định. Nó xuất ra 0%/100% hoặc duy trì giá trị hiện tại khi khởi động hoặc bị lỗi xe buýt.

ABB IMCIS22 hỗ trợ 3 kênh tín hiệu, tương thích với 120VAC, 24VDC, 48VDC và 125VDC, có sự cô lập quang học và thời gian phản hồi 17ms cố định.

ABB IMCIS22 hỗ trợ 4 kênh tín hiệu, loại bộ thu mở, với sự cô lập quang học, có khả năng lái xe 24VDC (250mA) hoặc 48VDC (125mA).

ABB IMCIS22 giao tiếp với bộ điều khiển thông qua bus mở rộng I/O và hỗ trợ cài đặt địa chỉ (0-63, được cấu hình qua công tắc DIP S1).

ABB IMCIS22 có bộ hẹn giờ lỗi xe buýt, nếu không nhận được tín hiệu đồng hồ bộ điều khiển trong vòng 10ms, đầu ra kỹ thuật số sẽ bị vô hiệu hóa và đầu ra tương tự chuyển sang giá trị mặc định.

ABB IMCIS22 có hai chỉ số LED bảng mặt trước (màu xanh lá cây/màu đỏ). Màu xanh lá cây ổn định cho thấy hoạt động và giao tiếp bình thường với bộ điều khiển. Màu đỏ ổn định cho thấy thời gian chờ lỗi xe buýt. Tắt cho biết không có nguồn hoặc không được bật.

Sản phẩm sử dụng nguyên tắc

ABB IMCIS22 đóng vai trò là giao diện giữa trường quy trình và hệ thống giao hưởng, với các nguyên tắc cốt lõi bao gồm:

Chuyển đổi tín hiệu: Tín hiệu đầu vào tương tự được chuyển đổi thành các giá trị kỹ thuật số 12 bit thông qua bộ chuyển đổi A/D và đầu ra giá trị kỹ thuật số 10 bit của bộ điều khiển được chuyển đổi thành tín hiệu tương tự thông qua bộ chuyển đổi D/A.

Bảo vệ cách ly: I/O kỹ thuật số sử dụng OptoCoupler để cô lập các tín hiệu trường khỏi các mạch hệ thống, ngăn ngừa nhiễu và lan truyền lỗi.

Cơ chế giao tiếp: Giao tiếp với bộ điều khiển đạt được thông qua xe buýt mở rộng I/O. Bộ điều khiển định cấu hình địa chỉ mô -đun bằng mã chức năng (FC 79), phải khớp với cài đặt chuyển đổi S1, để bật các hoạt động đọc/ghi dữ liệu.

Xử lý lỗi: Bộ điều khiển bộ định thời lỗi của xe buýt theo dõi giao tiếp điều khiển. Nếu thời gian chờ xảy ra, các hành động bảo vệ được xác định trước được kích hoạt (đầu ra kỹ thuật số bị vô hiệu hóa, đầu ra tương tự được đặt thành các giá trị mặc định) và đèn báo LED cung cấp phản hồi trạng thái thời gian thực.

Tham số sản phẩm

Các chi tiết sau đây là cho mô -đun I/O điều khiển ABB IMCIS22.

Loại	Tham số chi tiết
Yêu cầu quyền lực	-Điện áp vận hành: 5VDC (± 5%), +15VDC (-2,5%/ +5%), -15VDC (-5%/ +2,5%), +24VDC (± 10%, từ đơn vị chấm dứt) - Tiêu thụ hiện tại: +5V (điển hình 100mA, tối đa 180mA), +15V (điển hình 27mA, tối đa 35mA), -15V (điển hình 23mA, tối đa 30mA), +24V (điển hình 46mA, tối đa 65mA)
Đầu vào kỹ thuật số	- Phạm vi điện áp: 120VAC, 24VDC, 48VDC, 125VDC (± 10%) - Điện áp bật (Tối thiểu): 81VAC (cho 120VAC), 19,5VDC (cho 24VDC), v.v. - Điện áp tắt (tối đa): 45VAC (cho 120VAC), 13VDC (cho 24/48VDC), v.v. - Thời gian phản hồi: 17ms (Đã sửa)
Đầu ra kỹ thuật số	- Điện áp đầu ra: 24VDC hoặc 48VDC (± 10%) - Tắt điện áp đầu ra: tối đa 1.5VDC - Tắt dòng điện đầu ra: tối đa 10μa - trên dòng điện đầu ra: tối đa 250mA tại 24VDC; tối đa 125mA ở 48VDC
Đầu vào tương tự	-Loại tín hiệu: 1-5VDC (vi sai/kết thúc đơn) hoặc 4-20ma (được chuyển đổi qua đơn vị chấm dứt) - Thời gian phản hồi: 2,4 giây (đối với thay đổi bước 100% thành 95% giá trị cuối cùng) - Từ chối chế độ chung: 53dB từ DC đến 60Hz - Độ phân giải A/D: 12 bit
Đầu ra tương tự	-Loại tín hiệu: 4-20ma hoặc 1-5VDC - Độ chính xác: ± 0,15% phạm vi quy mô đầy đủ (chế độ điện áp), ± 0,25% của phạm vi quy mô đầy đủ (chế độ hiện tại) - Tải: Tối đa 600Ω/600MH (Chế độ hiện tại),> 1kΩ (Chế độ điện áp) - Độ phân giải D/A: 10 bit
Thông số môi trường	- Nhiệt độ hoạt động: 0-70 ° C (bên trong tủ) -Độ ẩm tương đối: 5% -95% (dưới 55 ° C, không liên quan), 5% -45% (ở 70 ° C, không giảm dần) - Áp suất khí quyển: mực nước biển đến 3km -Chất lượng không khí: Tuân thủ với ISA S71.04 Lớp LA/LB/LC-1 (không ăn mòn)
Cách ly và EMC	- Điện trở cách nhiệt: 100mΩ (ở 100/500VDC) - Điện áp xung: ± 2,55kvp (I/O kỹ thuật số), ± 1kVP (I/O tương tự) - Khả năng tương thích điện từ: Tuân thủ các tiêu chuẩn sê-ri IEC 61000-4 (miễn dịch tăng, quá độ nhanh, v.v.)
