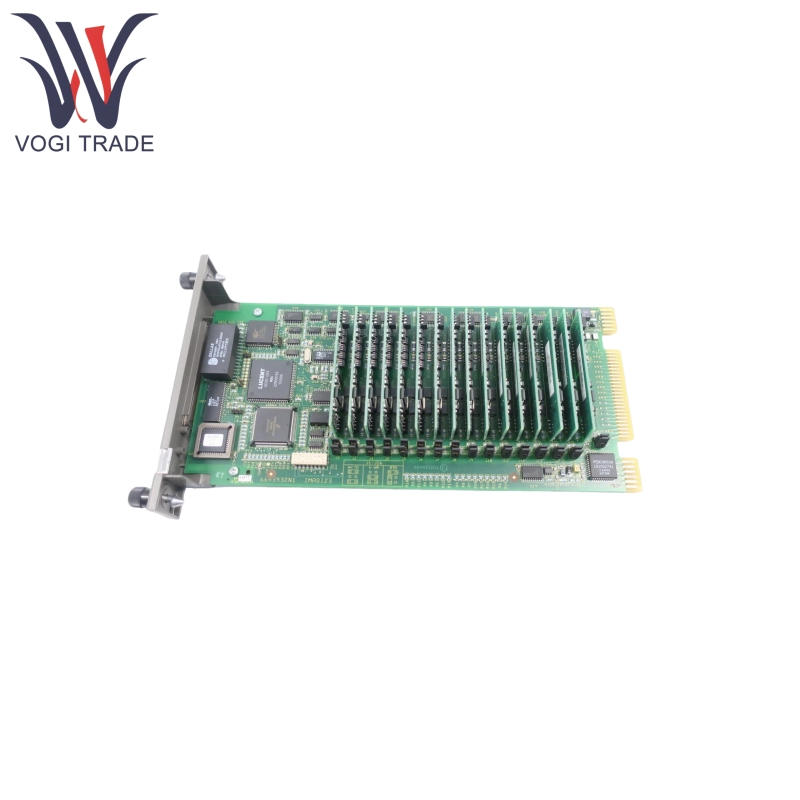

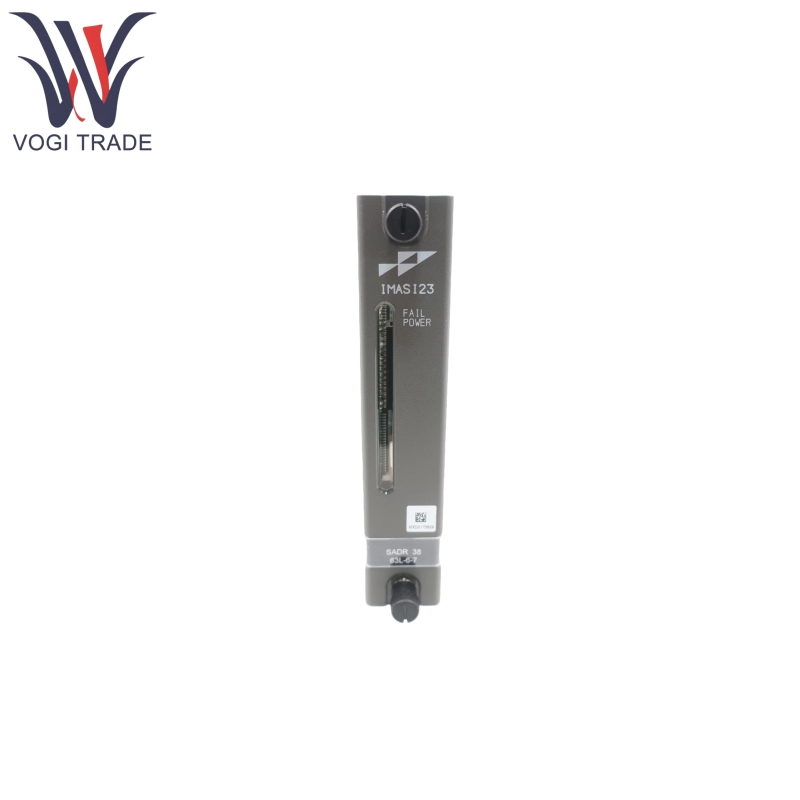

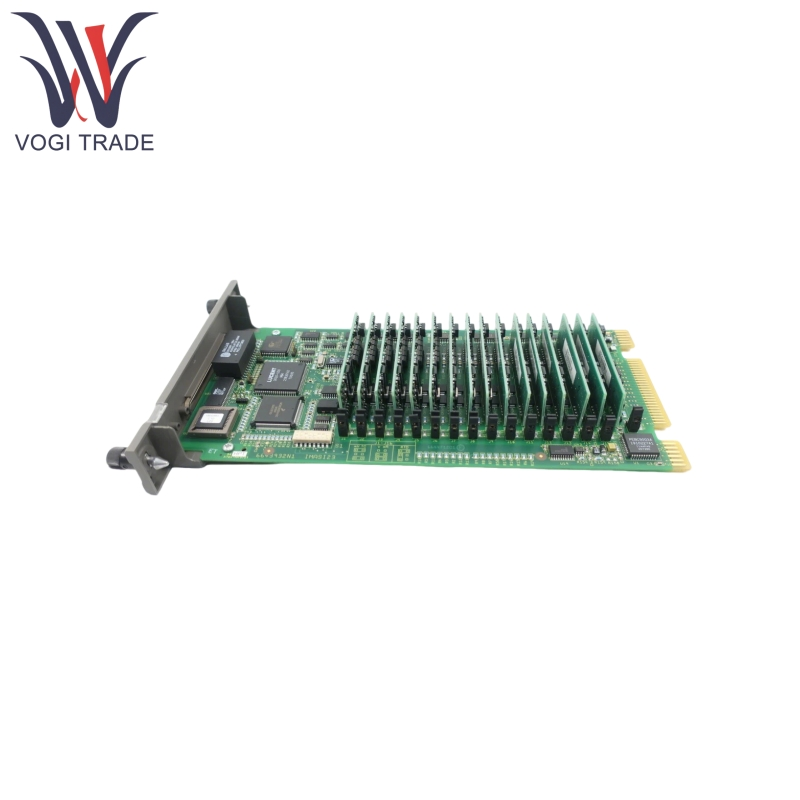

Thương hiệu: ABBMô tả: Mô -đun đầu vào tương tựĐiều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 4Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnABB IMASI23 hỗ trợ các cặp nhiệt điện, millivolt, máy dò nhiệt độ điện trở và đầu vào tín hiệu tương tự cấp cao. Mỗi kênh được trang bị bộ chuyển đổi A/D 24 bit độc lập có thể được cấu hình độc lập cho phù hợp với các loại tín hiệu khác nhau, đảm bảo thu thập dữ liệu có độ chính xác cao.
| Sản xuất |
ABB |
| Số mô hình |
IMASI23 |
| Số đặt hàng |
IMASI23 |
| Danh mục |
- |
| Đất nước xuất xứ |
Thụy Sĩ |
| Mã HS |
8473309000 |
| Kích thước |
32*18*6cm |
| Cân nặng |
0,8kg |
Tính năng sản phẩm
ABB IMASI23 có khả năng tương thích đa tín hiệu, hỗ trợ 12 loại cặp nhiệt điện, bao gồm J, K, T, E, R và S, cũng như các tín hiệu Millivolt từ -100 mV đến 100 mV và cảm biến RTD như PT100 và CU50.
ABB IMASI23 có độ phân giải 24 bit để đảm bảo độ chính xác chuyển đổi tín hiệu, cách ly kênh (250V DC/VRMS) và chức năng phát hiện mạch mở để tăng cường khả năng chống nhiễu.
ABB IMASI23 kết hợp cơ chế hiệu chuẩn tự động để bù cho sự lão hóa thành phần và độ trôi nhiệt độ, loại bỏ sự cần thiết phải can thiệp của người dùng.
ABB IMASI23 hỗ trợ bù nhiệt độ kéo lạnh tự động cho các đầu vào cặp nhiệt điện, cải thiện độ chính xác đo nhiệt độ. Các mô -đun có thể được thay thế trong khi hệ thống đang chạy, giảm thiểu thời gian chết.
Sản phẩm sử dụng nguyên tắc
ABB IMASI23 sử dụng ba đầu nối cạnh cho đầu vào tín hiệu và nguồn điện:
P1: Kết nối với nguồn điện 5V DC.
P2: Giao tiếp với bộ điều khiển thông qua xe buýt mở rộng I/O.
P3: Nhận tín hiệu trường từ đơn vị thiết bị đầu cuối, hỗ trợ kết nối trực tiếp các RTD ba dây và cặp nhiệt điện.
Mỗi kênh có thể được cấu hình độc lập cho loại đầu vào và phạm vi. Tín hiệu được chuyển đổi thông qua bộ chuyển đổi A/D 24 bit và được xử lý thông qua các thuật toán tuyến tính hóa (ví dụ: hiệu chỉnh phi tuyến RTD) sang các giá trị đơn vị kỹ thuật đầu ra, sau đó được truyền đến bộ điều khiển để vận hành logic và quyết định điều khiển.
PTham số Roduct
Các chi tiết sau đây là cho mô -đun đầu vào tương tự ABB IMASI23.
Điện áp cung cấp: 5V DC (thường là 500mA, tối đa 750mA).
Phạm vi đầu vào:
Đoàn nhiệt: Hỗ trợ nhiều loại (ví dụ: loại K: -200 ° C đến 1372 ° C).
Millivolt: -100mV đến 100mV.
RTD: PT100 (0 ° C đến 600 ° C), CU50 (-50 ° C đến 150 ° C).
Thời gian chuyển đổi: 180ms (cho tất cả 16 kênh).
Độ chính xác: ± 0,05% (giá trị điển hình, tùy thuộc vào loại đầu vào).
Khả năng tương thích điện từ: Tuân thủ các tiêu chuẩn như EN 61000-4-2 (ESD ± 8kV không khí).
Môi trường vận hành: Nhiệt độ 0 ° C đến 70 ° C, độ ẩm 5% -95% (không giảm), độ cao ≤3000 mét.
