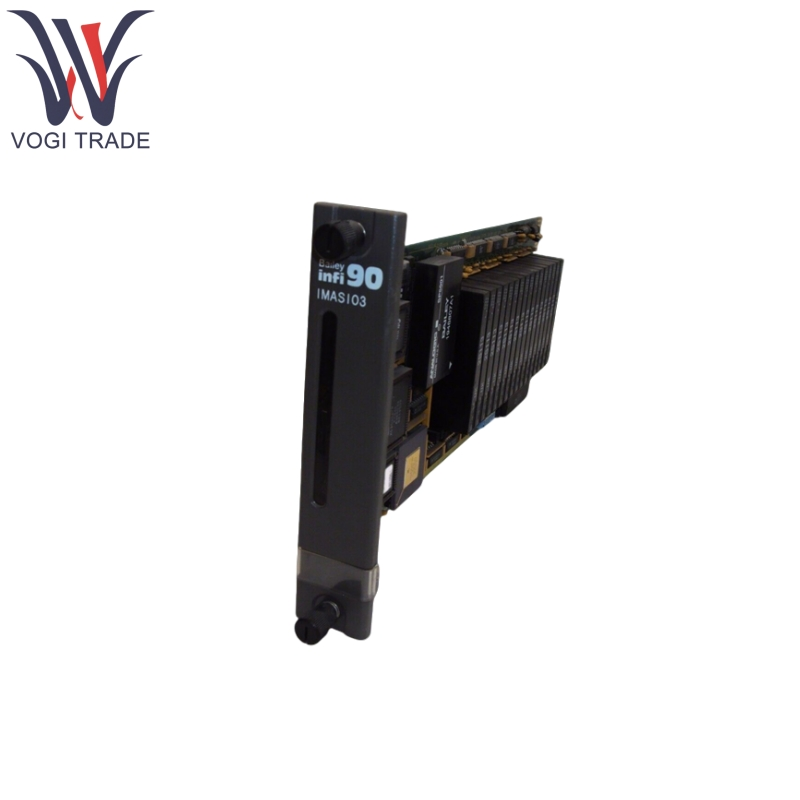

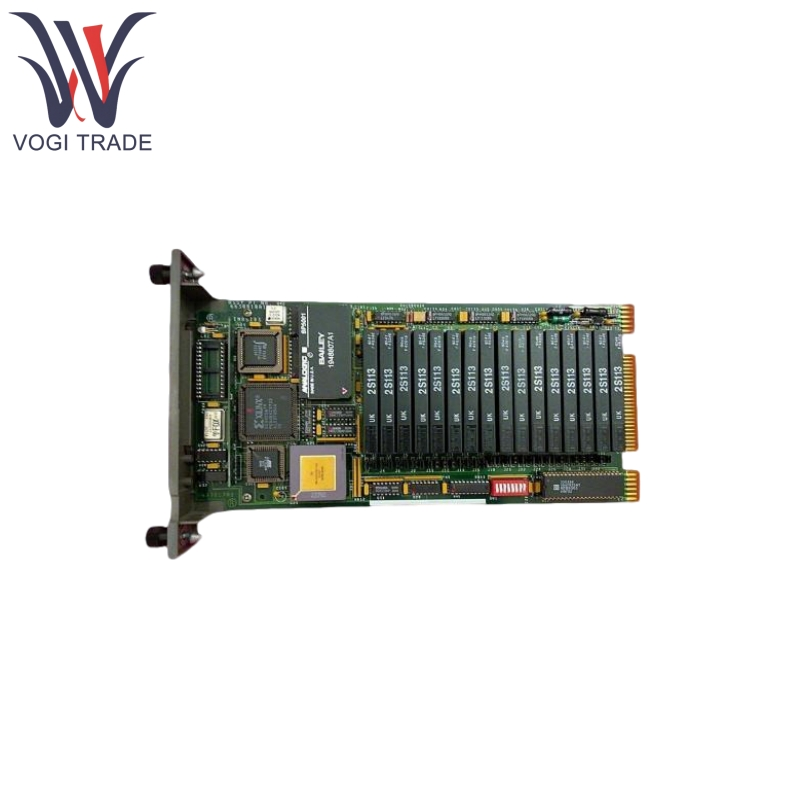

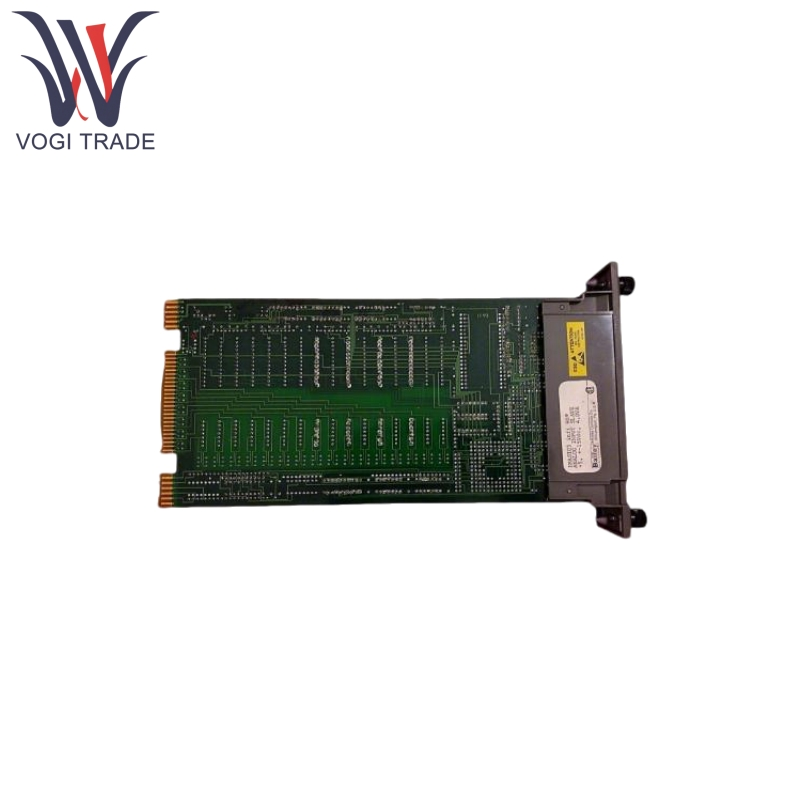

ABB IMASI03

Thương hiệu: ABB
Mô tả: Mô -đun nô lệ đầu vào tương tự
Điều kiện: Thương hiệu mới
Giấy chứng nhận: Thư bảo hành báo cáo kiểm tra COO
Bảo hành: 1 năm
Hàng tồn kho Qty: 4
Thời hạn thanh toán: T/T.
Cảng vận chuyển: Thâm Quyến
ABB IMASI03 chủ yếu được sử dụng để chuyển đổi các tín hiệu tương tự từ các cảm biến trường thành tín hiệu kỹ thuật số để giám sát và điều khiển thời gian thực của bộ điều khiển chính, các chức năng cốt lõi bao gồm thu nhận tín hiệu mức độ cao, truyền bị cô lập và thích ứng giao thức, khiến nó phải đối với việc sử dụng trong môi trường công nghiệp trong đó độ tin cậy và khả năng can thiệp.

Gửi yêu cầu

Mô tả Sản phẩm

Sản xuất	ABB
Số mô hình	IMASI03
Số đặt hàng	IMASI03
Danh mục	-
Đất nước xuất xứ	Thụy Sĩ
Mã HS	8473309000
Kích thước	12126cm
Cân nặng	0,4kg

Tính năng sản phẩm

ABB IMASI03 hỗ trợ ± 0,1% độ chính xác đọc và độ phân giải 16 bit, cho phép chụp chính xác các thay đổi tín hiệu phút, làm cho nó trở nên lý tưởng cho các ứng dụng kiểm soát chính xác.

ABB IMASI03 có bộ khuếch đại mức tăng lập trình tích hợp tự động điều chỉnh hệ số khuếch đại dựa trên phạm vi tín hiệu đầu vào để tối ưu hóa tỷ lệ tín hiệu trên nhiễu.

ABB IMASI03 hỗ trợ các loại tín hiệu khác nhau, bao gồm điện áp -10V đến +10V, dòng điện 0 đến 20mA/4 đến 20mA và cảm biến nhiệt độ RTD (ví dụ: PT100, CU50).

ABB IMASI03 bao gồm phát hiện mạch mở và tham chiếu điện áp kênh thấp để đảm bảo độ ổn định tín hiệu.

ABB IMASI03 cung cấp cách ly điện 1500V DC, cách ly tín hiệu trường từ hệ thống điều khiển và chống lại sự can thiệp điện từ và các tác động tăng đột biến.

Mỗi kênh được trang bị chỉ báo trạng thái LED, cung cấp hiển thị thời gian thực về hiệu lực tín hiệu và trạng thái hoạt động mô-đun. ABB IMASI03 hỗ trợ hoán đổi nóng, cho phép bảo trì mà không cần thời gian ngừng hoạt động của hệ thống, do đó giảm thời gian chết của hệ thống.

Sản phẩm sử dụng nguyên tắc

ABB IMASI03 cho phép tương tác tín hiệu thông qua ba đầu nối cạnh thẻ (P1, P2, P3):

Giao diện P1: Kết nối với nguồn cung cấp nguồn DC 24V và tín hiệu tương tự từ các cảm biến trường.

Giao diện P2: Kết nối với bus mở rộng Infi 90 để giao tiếp dữ liệu hai chiều với bộ điều khiển chính, truyền tín hiệu kỹ thuật số được chuyển đổi bởi ADC và thông tin chẩn đoán.

Giao diện P3: Được sử dụng để giao tiếp xếp tầng giữa các mô -đun mở rộng.

Quy trình làm việc như sau:

Tín hiệu tương tự trường được đầu vào thông qua giao diện P1 và được điều chỉnh theo biên độ bởi bộ khuếch đại khuếch đại có thể lập trình.

Bộ chuyển đổi ADC 16 bit chuyển đổi các tín hiệu tương tự thành các giá trị kỹ thuật số với độ chính xác là ± 0,1% số đọc.

Tín hiệu kỹ thuật số được truyền qua giao diện P2 đến mô-đun MFP, trong đó hệ thống điều khiển thực hiện các hoạt động logic và điều khiển vòng kín.

Mô -đun liên tục theo dõi trạng thái kênh và cung cấp phản hồi cho máy tính chủ thông qua đèn báo LED và các giao thức chẩn đoán.

Tham số sản phẩm

Các chi tiết sau đây là cho mô -đun nô lệ đầu vào tương tự ABB IMASI03.

Danh mục tham số	Thông số kỹ thuật cụ thể
Số lượng kênh đầu vào	8 kênh (có thể mở rộng lên 16 kênh với mô -đun mở rộng bên ngoài).
Tốc độ truyền dữ liệu	Lên đến 2,5 Mbps, giao tiếp với bộ điều khiển chính thông qua giao thức Infinet.
Yêu cầu cung cấp điện	24V DC ± 10%, tiêu thụ năng lượng ≤ 4.0 VA.
Nhiệt độ hoạt động	0 ~ 70 ° C (hỗ trợ mô hình nhiệt độ rộng -40 ~ 85 ° C) Nhiệt độ lưu trữ: -40 ~ 85 ° C.
Khả năng tương thích điện từ (EMC)	Tuân thủ IEC 61000-6-2 (miễn dịch cho môi trường công nghiệp) và tiêu chuẩn IEC 61000-6-4 (phát xạ).
Đặc điểm cô lập	Điện áp cách ly 1500V DC giữa các kênh và giữa các kênh và nguồn cung cấp, trong thời gian 1 phút.
