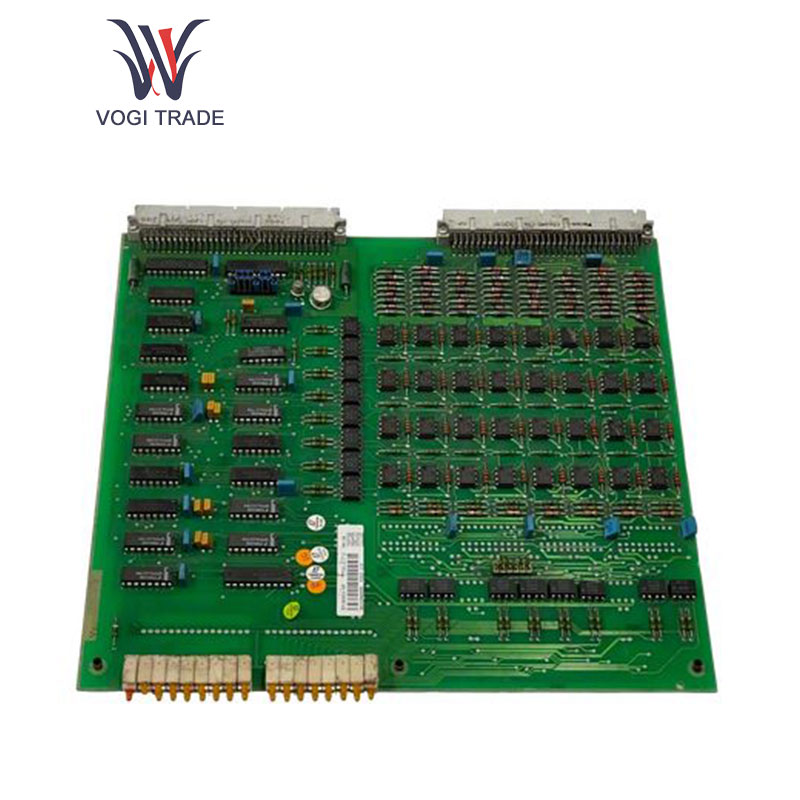

ABB DSDO 115

Chi tiết

Tài liệu kỹ thuật ABB DSDO 115

Giới thiệu sản phẩm

ABB DSDO 115 là module đầu ra số không thể thiếu trong điều khiển tự động hóa công nghiệp. Nó đóng một vai trò quan trọng trong điều khiển tự động hóa công nghiệp. Nó nhận tín hiệu số của bộ điều khiển, chuyển đổi thành đầu ra kỹ thuật số tương ứng và điều khiển các thiết bị bên ngoài khác nhau, chẳng hạn như van điện từ, rơle, đèn báo, v.v., để đạt được sự kiểm soát và chỉ báo chính xác về trạng thái sản xuất công nghiệp quá trình.

Thông số kỹ thuật

Kênh đầu ra

ABB DSDO 115 có 16 kênh đầu ra digital độc lập, có thể điều khiển nhiều thiết bị bên ngoài cùng lúc đáp ứng điều khiển đa điểm trong môi trường công nghiệp phức tạp. Loại đầu ra và công suất tải: loại đầu ra bóng bán dẫn, điện áp đầu ra DC tối đa 30V trên mỗi kênh, dòng điện đầu ra tối đa 0,5A. Phản ứng chuyển mạch nhanh có thể điều khiển các tải DC công suất tương đối nhỏ, chẳng hạn như van điện từ nhỏ, đèn báo điện tử, v.v., và có thể đạt được tần số chuyển mạch cao hơn để đáp ứng yêu cầu phản ứng nhanh và điều khiển chính xác của các quy trình công nghiệp. Cách ly điện: Mỗi kênh đầu ra có hiệu suất cách ly điện tốt với mạch bên trong; với điện áp cách ly cao 1500V AC, nó có thể giảm nhiễu xuyên âm tín hiệu và hư hỏng thiết bị một cách hiệu quả do nhiễu bên ngoài hoặc lỗi kênh, cải thiện đáng kể độ ổn định và độ tin cậy của hệ thống.

Thời gian đáp ứng

Thời gian phản hồi thông thường của đầu ra bóng bán dẫn ABB DSDO 115 là dưới 1ms, có thể nhanh chóng chuyển đổi hành động điều khiển thành đầu ra thực tế, đảm bảo rằng lệnh điều khiển đến thiết bị thực thi công việc một cách kịp thời và chính xác trong quá trình sản xuất công nghiệp, và thực hiện kiểm soát hiệu quả quá trình sản xuất.

Đặc điểm chức năng

Chỉ báo và giám sát trạng thái

Mỗi kênh đầu ra của ABB DSDO 115 được trang bị đèn báo trạng thái tương ứng, có thể hiển thị trực quan trạng thái đầu ra của kênh để người vận hành tại chỗ có thể nhanh chóng hiểu được trạng thái làm việc của thiết bị. Đồng thời, thông tin trạng thái thời gian thực của kênh đầu ra có thể được phản hồi lại hệ thống điều khiển phía trên thông qua giao diện truyền thông, thuận tiện cho việc giám sát và chẩn đoán lỗi từ xa.

Chức năng chẩn đoán và bảo vệ

ABB DSDO 115 được tích hợp hệ thống chẩn đoán thông minh, có thể theo dõi trạng thái làm việc của chính mô-đun theo thời gian thực như đoản mạch, quá tải, hở mạch, v.v. của kênh đầu ra. Khi phát hiện sự bất thường, các biện pháp như cắt đầu ra hoặc tín hiệu cảnh báo sẽ được thực hiện và thông tin lỗi chi tiết sẽ được truyền đến máy tính chủ thông qua giao diện truyền thông để nhân viên bảo trì có thể khắc phục sự cố và sửa chữa kịp thời, giảm thiểu thời gian ngừng hoạt động của thiết bị và duy trì tính liên tục của sản xuất công nghiệp.

Giao diện truyền thông

ABB DSDO 115 tích hợp nhiều giao diện truyền thông tiêu chuẩn như Profibus-DP và Ethernet/IP, hỗ trợ nhiều giao thức truyền thông công nghiệp và có giao diện tốt với hệ thống điều khiển phía trên tốc độ cao và ổn định PLC và DCS, đảm bảo hướng dẫn truyền tải và thực thi điều khiển và kết nối liền mạch toàn bộ mạng tự động hóa công nghiệp. 4. Trình cài đặt: Nó áp dụng cách lắp đặt đường ray tiêu chuẩn và có thể dễ dàng lắp đặt trên đường ray của tủ điều khiển công nghiệp. Việc lắp đặt đơn giản và thuận tiện, tiết kiệm thời gian và không gian lắp đặt. Hướng dẫn nối dây: Chỉ báo đầu cuối rõ ràng và rõ ràng đảm bảo người dùng kết nối chính xác khi kết nối các thiết bị tải bên ngoài. Quá trình nối dây phải tuân thủ nghiêm ngặt tất cả các thông số kỹ thuật lắp đặt điện để đảm bảo kết nối cáp chắc chắn và không lỏng lẻo, đồng thời đảm bảo phù hợp với tải để hỗ trợ hoạt động bình thường của mô-đun và hiệu suất đầu ra.

Cấu hình và lập trình

Các thông số mô-đun ABB DSDO 115 sẽ được thiết lập bằng phần mềm lập trình chuyên dụng của ABB hoặc công cụ cấu hình máy chủ trước khi sử dụng. Các thông số này bao gồm thời gian trễ đầu ra và thông số truyền thông, v.v. Điều này cho phép nó đáp ứng mọi yêu cầu ứng dụng công nghiệp cụ thể. Khi được sử dụng cùng với hệ thống điều khiển, đầu ra của mô-đun được giám sát theo thời gian thực trong quá trình vận hành và logic điều khiển được điều chỉnh và tối ưu hóa thông qua phần mềm lập trình.

Lĩnh vực ứng dụng

Mô-đun đầu ra kỹ thuật số ABB DSDO 115 được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp: điện, hóa chất, dầu khí, luyện kim, sản xuất và tòa nhà thông minh. Trong hệ thống điện, chúng có thể điều khiển hoạt động đóng mở của cầu dao, dao cách ly và các thiết bị khác trong khu vực trạm biến áp; điều khiển chuyển động của van điện từ trong quy trình sản xuất hóa chất để kiểm soát tốc độ, áp suất chất lỏng và các thông số quy trình khác; kiểm soát việc khởi động và dừng động cơ, hoạt động của băng tải và hoạt động của bất kỳ máy xử lý nào để thực hiện dây chuyền sản xuất tự động; trạng thái chuyển mạch của hệ thống chiếu sáng, thang máy, hệ thống kiểm soát truy cập và các thiết bị khác trong tòa nhà thông minh, cung cấp giải pháp kiểm soát đầu ra kỹ thuật số đáng tin cậy cho tự động hóa công nghiệp và quản lý cơ sở thông minh, nâng cao hiệu quả sản xuất, giảm chi phí lao động và cải thiện độ an toàn và ổn định khi vận hành.
