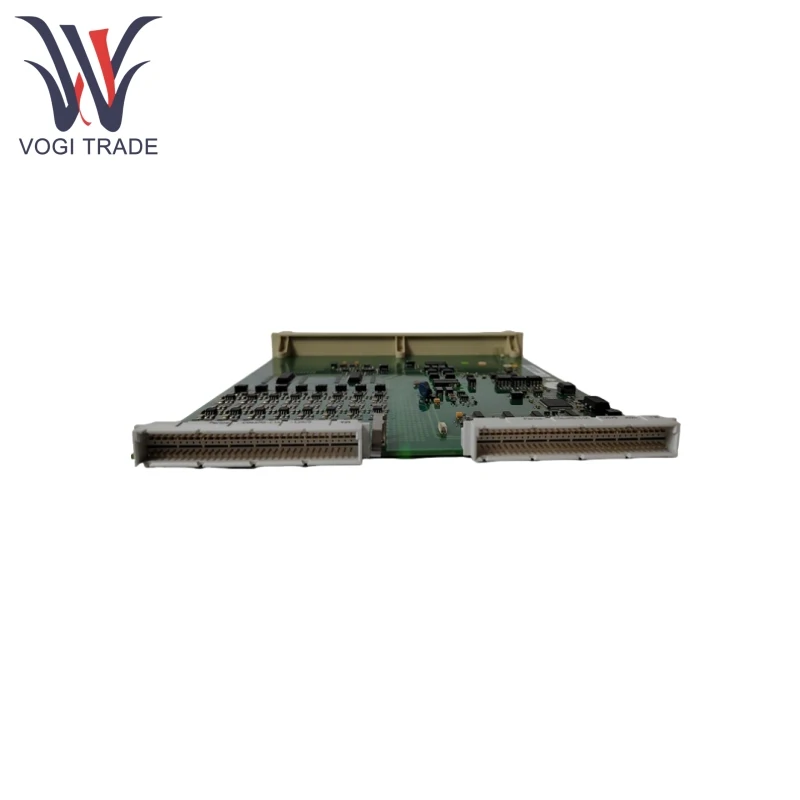

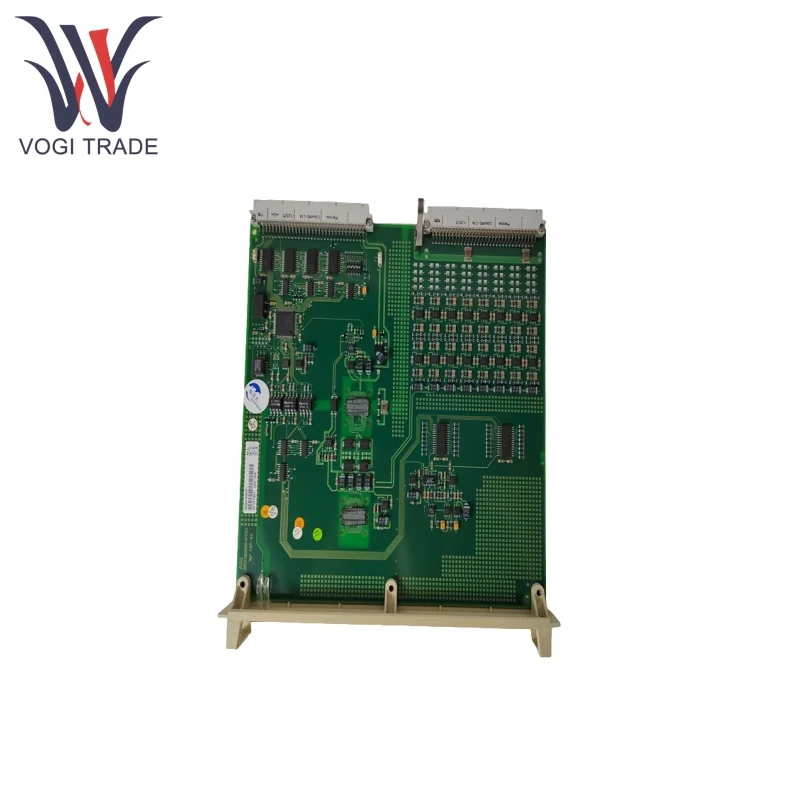

Thương hiệu: ABBMô tả: Bảng đầu vào tương tựĐiều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 4Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnABB DSAI133A 3BSE018290R1 đóng vai trò là giao diện giữa các cảm biến trường tương tự và hệ thống thu thập dữ liệu dựa trên robot, có thể chuyển đổi các tín hiệu này thành các giá trị kỹ thuật số, linh hoạt và đáng tin cậy, do đó cho phép xử lý tín hiệu chính xác trong môi trường công nghiệp thô. Chức năng chính cho phép các loại tín hiệu đầu vào khác nhau (điện áp, dòng điện, cặp nhiệt điện và RTD), trong khi kiến trúc mở giúp dễ dàng được tích hợp với hệ thống PLC hoặc DCS sử dụng các giao diện được tiêu chuẩn hóa.
| Sản xuất |
ABB |
| Số mô hình |
DSAI133A |
| Số đặt hàng |
3BSE018290R1 |
| Danh mục |
- |
| Đất nước xuất xứ |
Thụy Sĩ |
| Mã HS |
9032900090 |
| Kích thước |
34*24*10cm |
| Cân nặng |
0,4kg |
Tính năng sản phẩm
ABB DSAI133A 3BSE018290R1 có 32 kênh đầu vào tương tự, chế độ đầu vào khác biệt hoặc kết thúc một lần và độ phân giải 12 bit, có thể đáp ứng nhu cầu đo chính xác.
ABB DSAI133A 3BSE018290R1 có thể xử lý các tín hiệu đầu vào mili giây hoặc mili giây để xử lý nhiều loại đầu vào như ± 10V, ± 20mA, cặp nhiệt điện và RTD là giá trị đầu ra của nhiều loại cảm biến.
ABB DSAI133A 3BSE018290R1 được trang bị giao diện truyền thông PROFIBUS DP và MODBUS TCP/IP giúp tương thích với các hệ thống PLC, DCS và thiết bị thu thập dữ liệu hàng đầu.
ABB DSAI133A 3BSE018290R1 hỗ trợ trao đổi dữ liệu từ xa trong các hệ thống phân tán, làm cho nó phù hợp cho các ứng dụng công nghiệp yêu cầu giám sát chéo.
ABB DSAI133A 3BSE018290R1 tự hào có trở kháng đầu vào cao (10MΩ) và đặc điểm nhiễu thấp (<10μV), đảm bảo truyền tín hiệu ổn định.
Sản phẩm sử dụng nguyên tắc
ABB DSAI133A kết nối với các cảm biến trường thông qua các khối đầu cuối để thu thập tín hiệu tương tự.
Nó có mạch ADC tích hợp chuyển đổi tín hiệu tương tự thành tín hiệu kỹ thuật số 12 bit, sử dụng công nghệ gần đúng liên tiếp để đảm bảo độ chính xác chuyển đổi.
Nó có thể thực hiện chuyển đổi tương tự sang số và dữ liệu được chuyển đổi được truyền đến hệ thống PLC/DCS thông qua giao diện PROFIBUS DP hoặc MODBUS TCP/IP, hỗ trợ giám sát thời gian thực và điều khiển vòng kín.
Nó có thể được cấu hình thông qua Trạm kỹ sư ABB hoặc phần mềm của bên thứ ba để thiết lập kênh, điều chỉnh tăng và hiệu chuẩn tuyến tính để đảm bảo độ chính xác của phép đo.
Tham số sản phẩm
Chi tiết sau đây dành cho bảng đầu vào tương tự ABB DSAI133A 3BSE018290R1.
Phạm vi đầu vào: ± 10V, ± 20mA, cặp nhiệt điện (-200 ° C đến +1800 ° C), RTD (-200 ° C đến +850 ° C)
Độ chính xác: ± 0,2% (giá trị điển hình)
Thời gian chuyển đổi: 10μs trên mỗi kênh
Trở kháng đầu vào: 10mΩ (Chế độ điện áp), 250Ω (Chế độ hiện tại)
Điện áp cô lập: 2500VRM (giữa kênh và hệ thống)
Yêu cầu cung cấp điện: 24V DC ± 20%, mức tiêu thụ điện ≤5mA
Nhiệt độ hoạt động: -25 ° C đến +70 ° C (phạm vi nhiệt độ mở rộng)
Lớp bảo vệ: IP20 (để sử dụng trong nhà)
