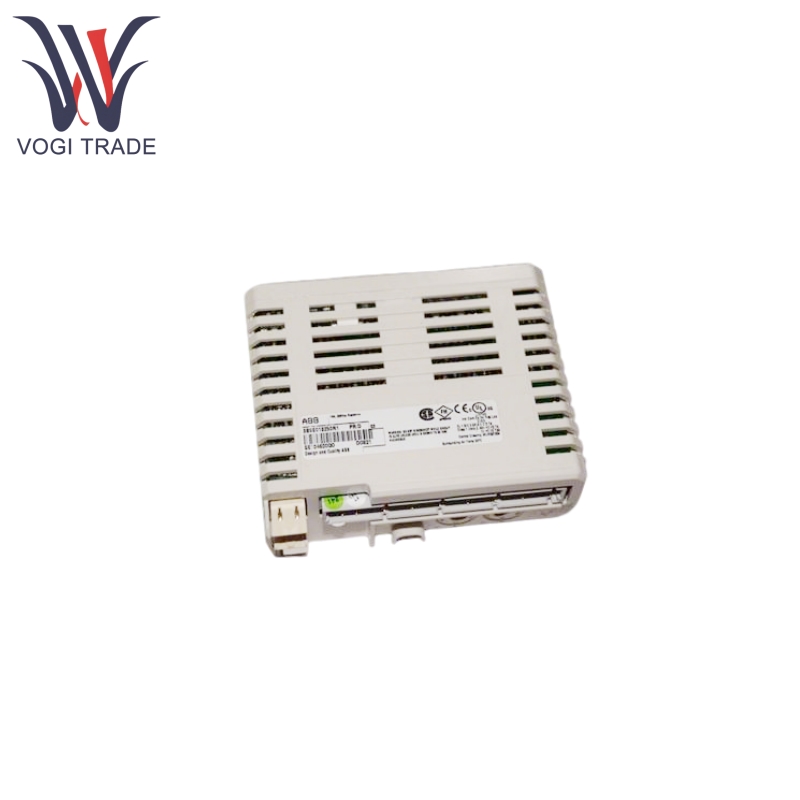

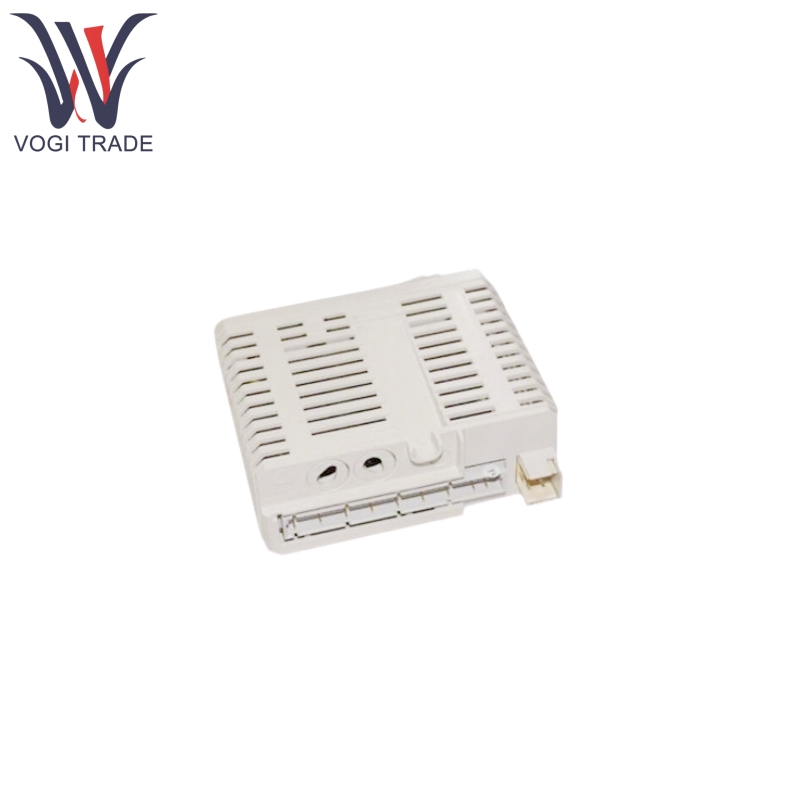

ABB DO821 3BSE013250R1

Thương hiệu: ABB
Mô tả: Mô -đun đầu ra kỹ thuật số
Điều kiện: Thương hiệu mới
Giấy chứng nhận: Thư bảo hành báo cáo kiểm tra COO
Bảo hành: 1 năm
Hàng tồn kho Qty: 6
Thời hạn thanh toán: T/T.
Cảng vận chuyển: Thâm Quyến
ABB DO821 3BSE013250R1 là một rơle AC/DC 8 kênh (thường được đóng, NC) mô-đun đầu ra phù hợp với S800 I/O. Điện áp đầu ra tối đa của nó là 250V AC và dòng điện đầu ra liên tục tối đa của nó là 3A. Tất cả các đầu ra được cách ly riêng lẻ và mỗi kênh đầu ra bao gồm một hàng rào cách ly quang học, đèn LED chỉ báo trạng thái đầu ra, trình điều khiển chuyển tiếp, rơle và các thành phần bảo vệ EMC.

Gửi yêu cầu

Mô tả Sản phẩm

Sản xuất	ABB
Số mô hình	Do821
Số đặt hàng	3BSE013250R1
Danh mục	S800 I/O.
Đất nước xuất xứ	Thụy Sĩ
Mã HS	8543709990
Kích thước	12104cm
Cân nặng	0,2kg

Tính năng sản phẩm

ABB DO821 3BSE013250R1 có các kênh đầu ra 8 230V AC/DC thường đóng (NC), với tất cả 8 kênh được phân lập.

ABB DO821 3BSE013250R1 bao gồm các chỉ báo trạng thái đầu ra để hiển thị trạng thái đầu ra.

Được trang bị chức năng OSP, ABB DO821 có thể đặt đầu ra thành trạng thái được xác định trước khi phát hiện lỗi.

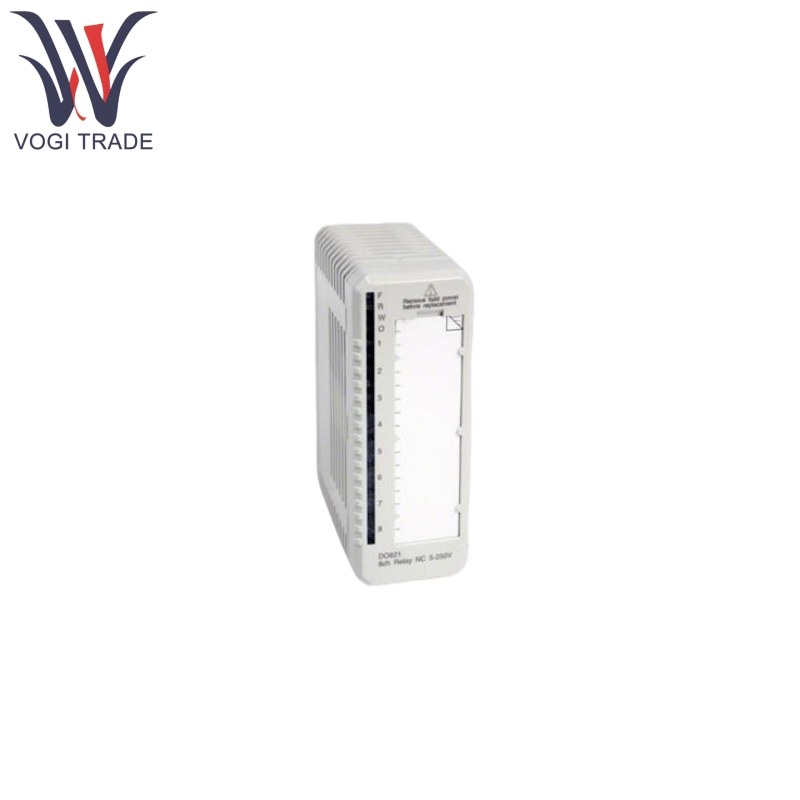

ABB DO821 3BSE013250R1 có các chỉ số LED mặt trước, bao gồm F (lỗi), R (chạy), W (cảnh báo), O (SP) và các chỉ báo trạng thái cho các kênh 1-8.

ABB DO821 3BSE013250R1 có chức năng giám sát bộ chuyển đổi công suất chuyển tiếp 24/12V, cung cấp các chỉ báo trạng thái giám sát cho các lỗi mô -đun, cảnh báo mô -đun, lỗi kênh, v.v.

Sản phẩm sử dụng nguyên tắc

ABB DO821 3BSE013250R1 Mô -đun đầu ra kỹ thuật số nhận tín hiệu điều khiển thông qua ModuleBus. Mỗi kênh đầu ra được phân lập bằng điện từ các bộ phận khác thông qua các rào cản cách ly quang học để đảm bảo an toàn hệ thống. Trình điều khiển rơle kích hoạt rơle dựa trên các tín hiệu điều khiển, do đó kiểm soát trạng thái bật/tắt của các thiết bị bên ngoài.

Đèn LED chỉ báo trạng thái đầu ra hiển thị trạng thái hoạt động thời gian thực của mỗi kênh. Khi phát hiện lỗi, hàm OSP sẽ đặt đầu ra thành trạng thái được xác định trước và đèn LED cảnh báo được chiếu sáng. Tín hiệu lỗi có thể được đọc qua ModuleBus và người dùng có thể bật hoặc vô hiệu hóa chức năng giám sát điện áp công suất chuyển tiếp thông qua các tham số.

Tham số sản phẩm

Sau đây là ABB DO821 3BSE013250R1 Chi tiết mô -đun đầu ra kỹ thuật số.

Thông số kỹ thuật tín hiệu: 230V AC/DC (5-250V AC/DC), 3A

Sự cô lập: riêng lẻ được phân lập giữa các kênh và từ mạch chung

Giới hạn hiện tại: Có thể giới hạn hiện tại của MTU

Chiều dài cáp trường tối đa: 600 mét (656 yard)

Điện áp cách nhiệt định mức: 250V

Điện áp kiểm tra điện môi: 2000V AC

Tản điện điện: Typ. 2.9W

Tiêu thụ hiện tại:

+5V Mô -đun: 60mA

+24V Mô -đun: 140mA
