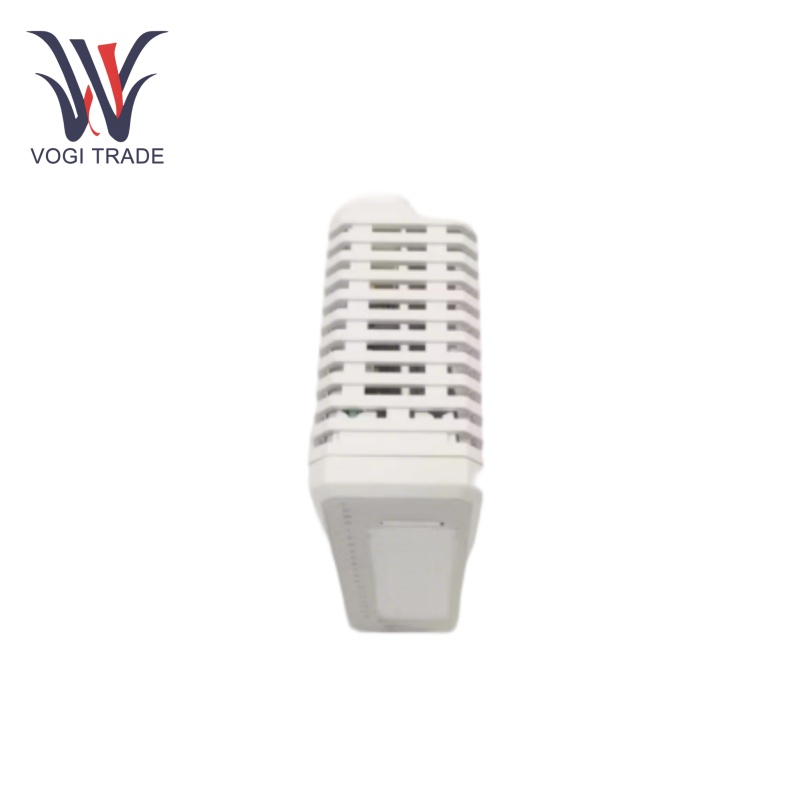

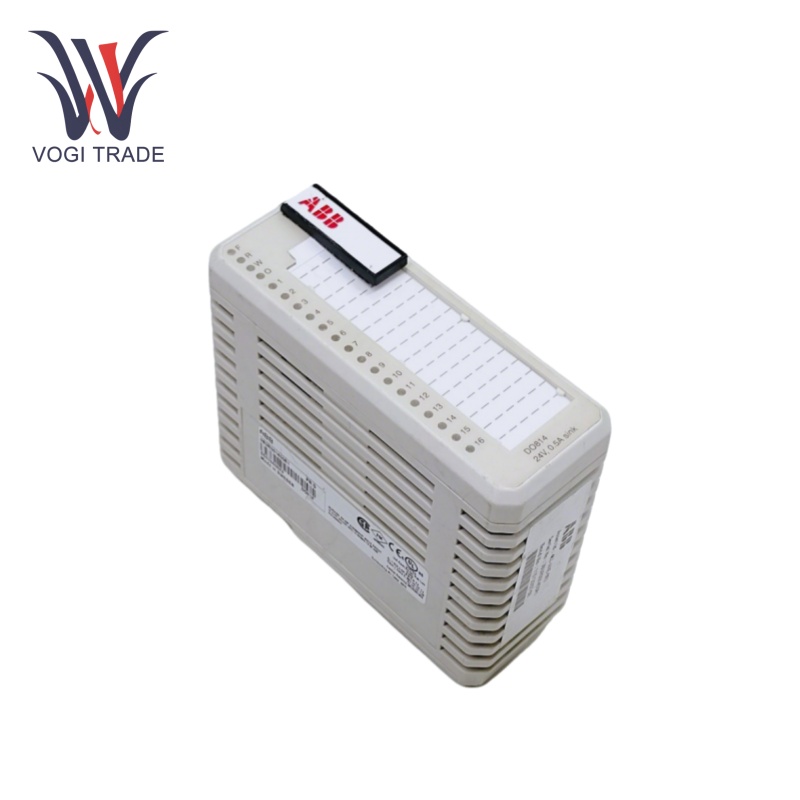

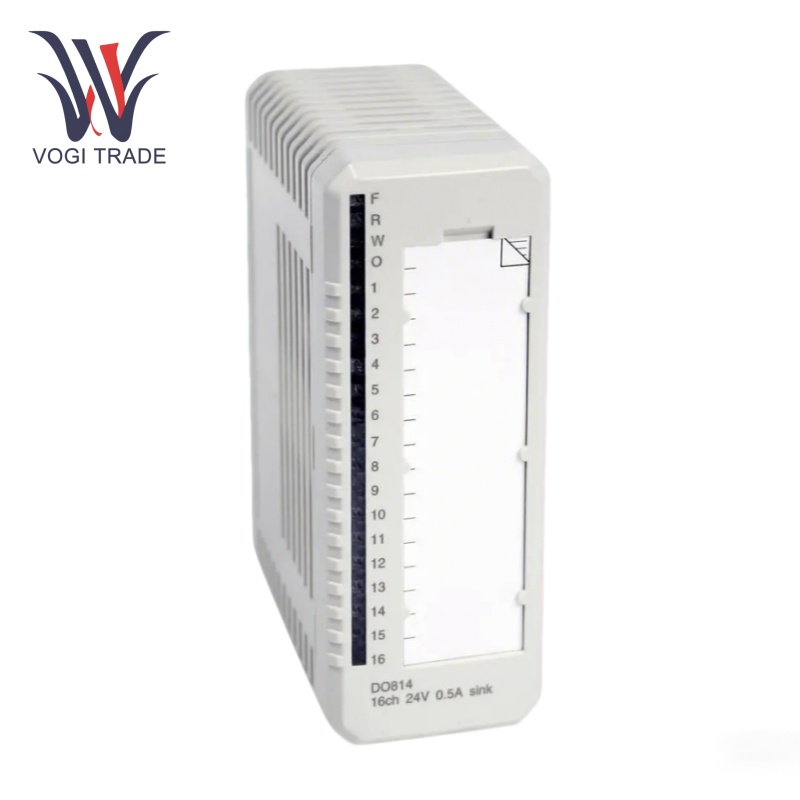

ABB DO814

Tham số kỹ thuật

Đặc tả tín hiệu:24 ở DC.

Năng lực hiện tại: 0,5 A.

Số lượng kênh:16 - Đầu ra kỹ thuật số kênh, được chia thành hai nhóm bị cô lập, với 8 kênh đầu ra và đầu vào giám sát điện áp 1 trong mỗi nhóm.

Điện áp cách nhiệt định mức:50 V.

Điện áp kiểm tra điện môi:500 V và.

Tăng sức mạnh:2.1 W.

Tiêu thụ hiện tại:80 Ma cho xe buýt mô -đun +5 V.

Nhiệt độ hoạt động:0 - +55 ° C.

Nhiệt độ lưu trữ:- 40 - +70 ° C.

Lớp bảo vệ:IP20.

Giao diện giao tiếp:Nó có thể được sử dụng với các MTU như TU810, TU812, TU814, TU830, TU833 hoặc TU838.

Đặc điểm chức năng

Bảo vệ đầu ra:Mỗi kênh đầu ra với bảo vệ ngắn mạch, bảo vệ điện áp quá mức và bảo vệ nhiệt độ quá mức. ABB DO814 có thể bảo vệ mô -đun và thiết bị bên ngoài khỏi thiệt hại.

Sự cô lập quang học:Sự cô lập quang học của ABB DO814 có thể tận dụng hàng rào cao quang học thấp, do đó mạch và hệ thống điều khiển và sự can thiệp từ môi trường hiện trường được phân lập hiệu quả.

Giám sát trạng thái đầu ra:Mỗi kênh đầu ra của ABB DO814 có đèn LED chỉ báo trạng thái đầu ra, có thể hiển thị trực giác trạng thái làm việc của từng kênh.

Giám sát điện áp quy trình:Đầu vào để giám sát điện áp quá trình (một cho mỗi nhóm các kênh đầu ra). Nó sẽ gây ra tín hiệu lỗi kênh được tạo ra có thể được đọc qua bus mô -đun, nếu chúng ta bị mất điện áp này.

Khu vực ứng dụng

Kiểm soát quy trình công nghiệp:ABB DO814 cũng được sử dụng trong các hệ thống kiểm soát quy trình công nghiệp, bao gồm kiểm soát van, máy bơm và động cơ trong hóa chất, dầu mỏ và các ngành công nghiệp khác. Nó có thể kiểm soát chính xác trạng thái dừng và trạng thái chạy của các thiết bị này để đảm bảo hoạt động ổn định của toàn bộ quy trình sản xuất.

Thiết bị tự động hóa nhà máy:Trong dây chuyền sản xuất tự động hóa nhà máy, ABB DO814 có thể được sử dụng để điều khiển băng tải, cánh tay robot, van điện từ và các thiết bị khác, nhận ra thiết bị sản xuất kiểm soát chính xác và vận hành phối hợp, cải thiện hiệu quả sản xuất và chất lượng sản phẩm.

Hệ thống quản lý tòa nhà:ABB DO814 cũng có thể được áp dụng cho các hệ thống quản lý tòa nhà để thực hiện các chức năng như kiểm soát và đóng cửa cửa sổ, vận hành hệ thống điều hòa không khí, đèn thang máy và hoạt động thiết bị khác, giúp cải thiện mức độ quản lý thông minh và tiết kiệm năng lượng của các tòa nhà.
