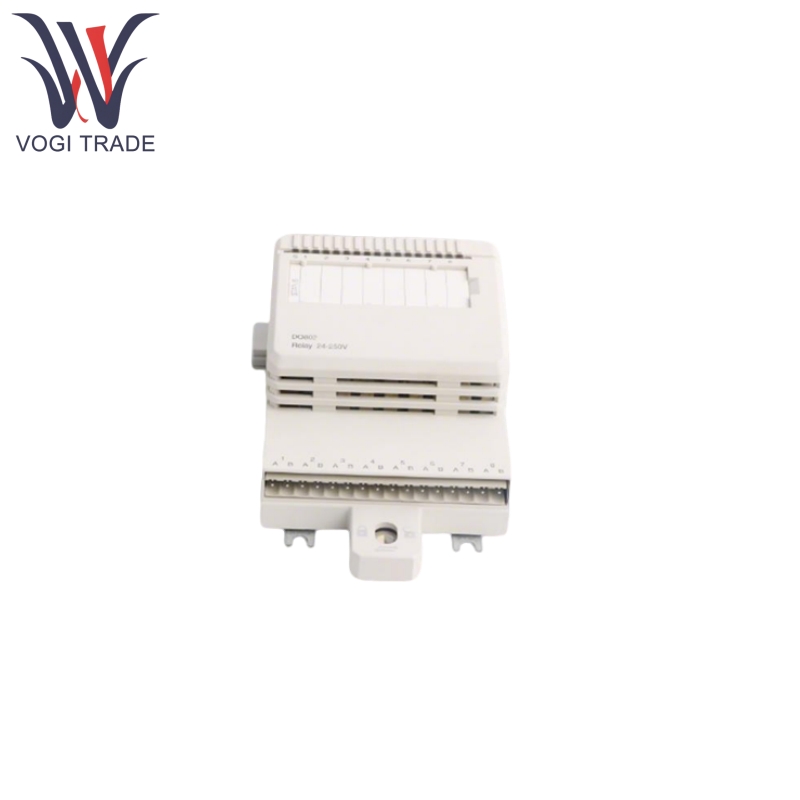

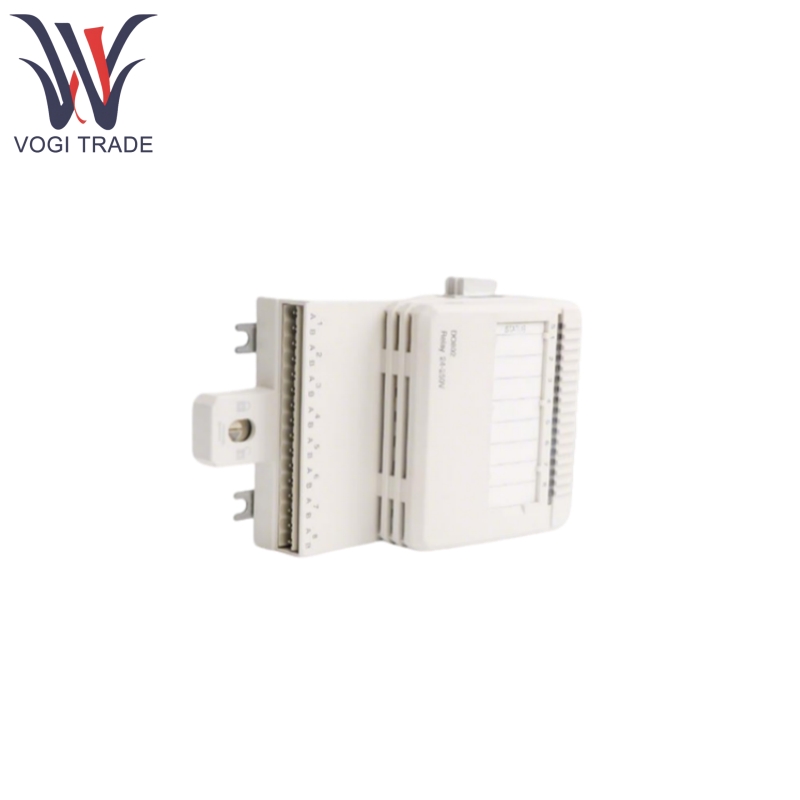

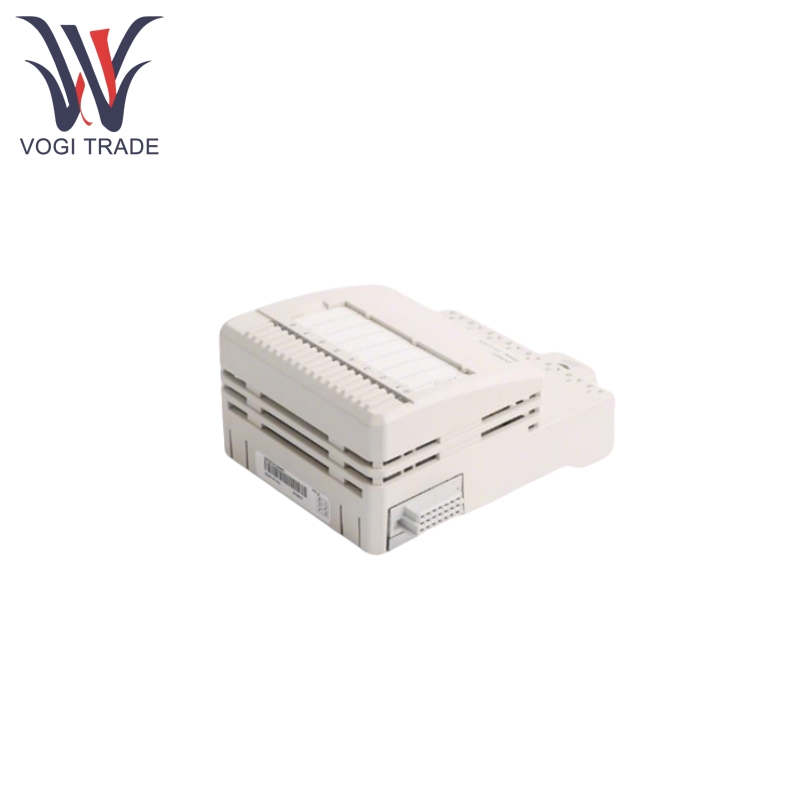

ABB DO801 3BSE020510R1

Tính năng sản phẩm

ABB DO801 3BSE020510R1 có 16 kênh đầu ra kỹ thuật số độc lập, hỗ trợ các tín hiệu nguồn hiện tại, với mỗi kênh có khả năng điều khiển độc lập một bộ truyền động (như van, bộ tiếp xúc động cơ), đảm bảo không có sự can thiệp giữa các kênh và đáp ứng các yêu cầu đối với điều khiển song song nhiều thiết bị.

Nó tương thích với logic điều khiển PNP/NPN và có thể chuyển đổi các chế độ đầu ra thông qua các công tắc nhúng phần mềm hoặc phần cứng.

Mỗi kênh có các mạch bảo vệ quá dòng tích hợp tự động cắt đầu ra trong trường hợp ngắn mạch để ngăn chặn thiệt hại mô-đun. Điện áp phân lập kênh là 50V, cách ly hệ thống là 500V AC và nó có điện trở nhiễu điện từ mạnh (EMC), làm cho nó phù hợp với môi trường công nghiệp có nhiễu mạnh.

Nó có thể hiển thị trạng thái đầu ra trong thời gian thực (trên mạng cho thấy sự dẫn truyền, trên mạng cho thấy sự mất kết nối), tạo điều kiện cho việc gỡ lỗi tại chỗ và chẩn đoán lỗi.

Nó theo dõi điện áp cung cấp điện, quá tải kênh/điều kiện ngắn mạch và gửi tín hiệu báo động đến bộ điều khiển thông qua bus nối tiếp, hỗ trợ định vị lỗi từ xa.

Nó hỗ trợ chức năng hoán đổi nóng, cho phép thay thế mô-đun mà không cần tắt hệ thống, giảm thời gian chết bảo trì và tăng cường tính khả dụng của thiết bị.

Nó hoạt động ở phạm vi điện áp 19.2-28,8V DC (điển hình 24V DC), thích ứng với biến động điện trong môi trường công nghiệp để đảm bảo sản lượng ổn định.

Nó hỗ trợ đầu ra rơle và đầu ra bóng bán dẫn (được phân biệt bởi mô hình, ví dụ: DO801-R là loại tiếp sức, DO801-T là loại bóng bán dẫn), tương thích với các loại tải khác nhau:

Đầu ra rơle: ổ đĩa thiết bị dòng điện cao và hỗ trợ tín hiệu tiếp xúc khô.

Đầu ra bóng bán dẫn: ổ đĩa thiết bị dòng điện thấp với tốc độ phản hồi nhanh hơn.

Sản phẩm sử dụng nguyên tắc

ABB DO801 có thể nhận các lệnh kỹ thuật số từ bộ điều khiển thông qua bus backplane I/O S800 hoặc giao thức DP Profibus.

ABB DO801 có thể chuyển đổi các lệnh kỹ thuật số thành tín hiệu chuyển đổi tương ứng (rơle năng lượng/khử năng lượng hoặc bật/tắt bóng bán dẫn).

ABB DO801 có thể được kết nối với các thiết bị hiện trường (van điện từ, cuộn dây tiếp theo) thông qua các thiết bị đầu cuối để điều khiển các hoạt động của thiết bị.

ABB DO801 có thể theo dõi trạng thái của các kênh đầu ra trong thời gian thực và truyền thông tin trạng thái trở lại bộ điều khiển để tạo thành một hệ thống điều khiển vòng kín.

Ứng dụng sản phẩm

ABB DO801 có thể điều khiển sự khởi động và dừng của các trục công cụ, động cơ băng tải và công tắc kẹp khí nén để đạt được sự đan xen của các quy trình trong các dây chuyền sản xuất tự động.

ABB DO801 có thể điều khiển các van thức ăn và bộ tiếp xúc động cơ máy khuấy của ấm phản ứng và làm việc với các cảm biến để đạt được sự kiểm soát chính xác của sản xuất hàng loạt.

ABB DO801 có thể kiểm soát việc mở và đóng các bộ ngắt mạch và sự khởi đầu và điểm dừng của quạt làm mát, giám sát tình trạng vận hành thiết bị và đảm bảo tính ổn định của hệ thống điện.

ABB DO801 có thể kiểm soát BẬT/TẮT của máy bơm nước và van điện từ, điều chỉnh hướng dòng nước và tốc độ dòng chảy, và đạt được tự động hóa các quy trình xử lý nước thải.

ABB DO801 có thể kiểm soát BẬT/TẮT của các đơn vị điều hòa không khí, hệ thống chiếu sáng và khóa điều khiển truy cập, tối ưu hóa việc quản lý năng lượng tòa nhà.

Tham số sản phẩm

Dưới đây là ABB DO801 3BSE020510R1 Chi tiết mô -đun đầu ra kỹ thuật số.
