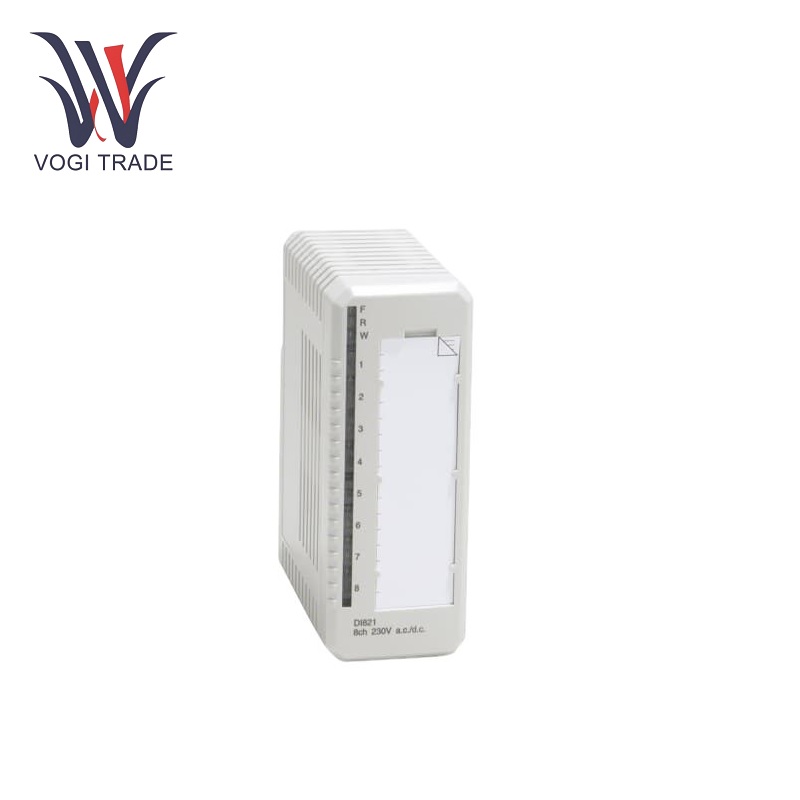

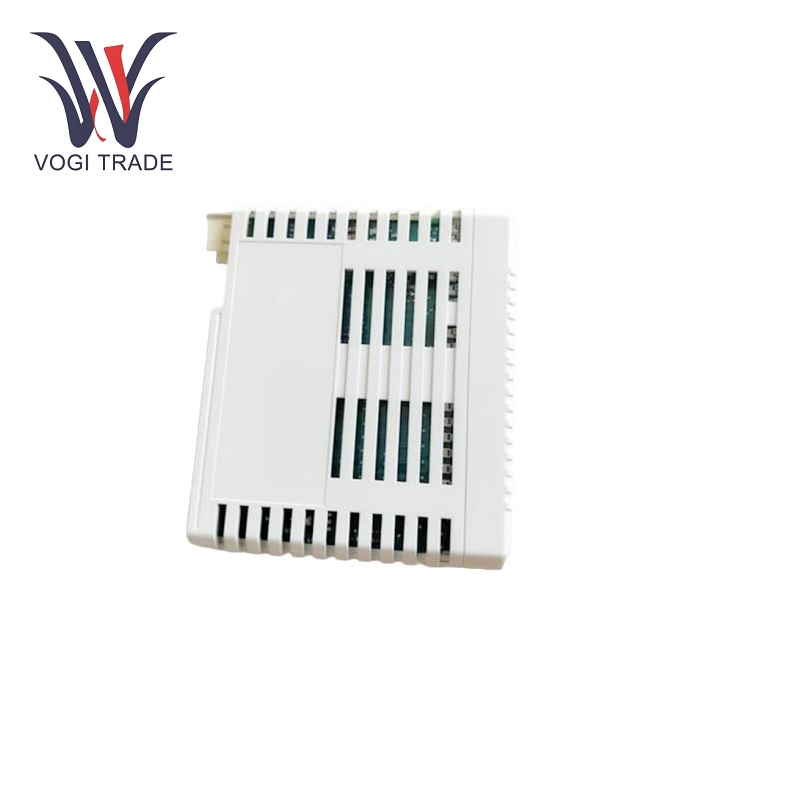

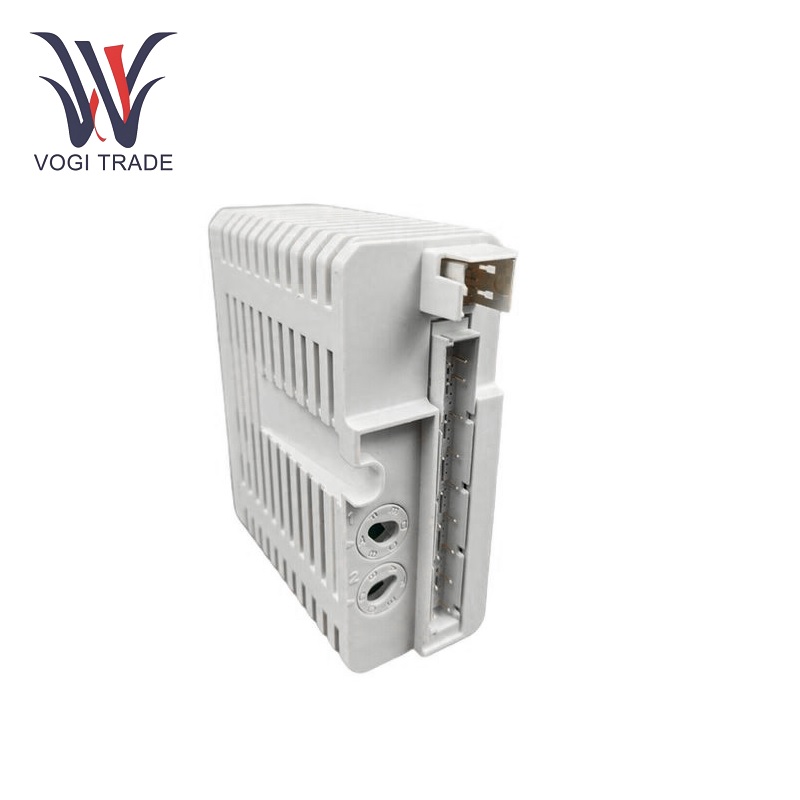

ABB DI821

Thông số vận hành

Kênh và điện áp:ABB DI821 là mô-đun đầu vào kỹ thuật số AC/DC 8 kênh, 230 V. Dải điện áp đầu vào là 164 V đến 264 V (AC) và dòng điện đầu vào là 11 mA (230 V AC). Dải điện áp DC đầu vào là 175 ~ 275 V và dòng điện đầu vào là 1,6 mA ở 220V DC.

Trở kháng đầu vào:Trở kháng đầu vào AC là 21 kΩ và trở kháng đầu vào DC là 134 kΩ.

Sự cách ly:Đầu vào được cách ly bằng giao dịch để có độ tin cậy cao và khả năng chống nhiễu.

Thời gian lọc kỹ thuật số:2, 4, 8 hoặc 16 mili giây (có thể lựa chọn)

Dải tần số đầu vào:Dải tần số đầu vào nằm trong khoảng từ 47 đến 63 Hz.

NGƯỜI:MTU có thể giới hạn dòng điện cảm biến.

Chiều dài cáp trường tối đa:200 m (219 yd)/100 pF/m (AC); 600 m (656 yd) (DC).

đánh giá cách nhiệtđiện áp ation và điện áp thử nghiệm điện môi:Điện áp cách điện định mức là 250 V, điện áp thử nghiệm điện môi là 2000 V AC.

Tiêu tán điện năng:Công suất tiêu tán danh nghĩa là 2,8W.

Nhiệt độ hoạt động:0 đến +55 °C; Nhiệt độ bảo quản: -40 đến +70 °C; Độ ẩm tương đối: 5 đến 95% không ngưng tụ.

Tính năng sản phẩm

Đầu vào AC/DC 8 kênh 120 V:ABB DI821 cho phép xử lý đồng thời nhiều tín hiệu đầu vào kỹ thuật số.

Cách ly giữa ikênh riêng lẻ:Tất cả các kênh đầu vào đều có sự cách ly đáng kể với nhau để loại bỏ mọi nhiễu có thể xảy ra giữa các kênh và cung cấp tín hiệu đầu vào chính xác và đáng tin cậy.

Giám sát điện áp:S1 có thể được sử dụng làm đầu vào giám sát điện áp cho S2 S4 và S8 có thể được sử dụng làm đầu vào giám sát điện áp cho S5 S7. Khi điện áp trên kênh 1 hoặc 8 biến mất, đầu vào lỗi sẽ được kích hoạt và đèn LED cảnh báo sẽ nhấp nháy. Tín hiệu lỗi có thể được đọc từ bus mô-đun.

Chỉ báo trạng thái đầu vào:Mỗi kênh đầu vào đều có đèn LED chỉ báo trạng thái đầu vào, có thể kiểm tra trực quan trạng thái đầu vào.

Lọc tín hiệu: Bản thân silicon có bộ lọc tương tự (thời gian phản hồi 6 mili giây) có thể loại bỏ nhiễu hoặc nhiễu trên tín hiệu đầu vào để cải thiện chất lượng tín hiệu.

Phạm vi ứng dụng

Chế tạo:ABB DI821 được sử dụng để giám sát trạng thái của các cảm biến, công tắc và thiết bị đầu vào kỹ thuật số khác được sử dụng trên dây chuyền sản xuất, chẳng hạn như phát hiện phôi, vị trí bộ truyền động và trạng thái thiết bị an toàn.

Kiểm soát quá trình:Trong các ứng dụng điều khiển quá trình, ABB DI821 có thể giám sát các thông số của quá trình như nhiệt độ, áp suất, công tắc dòng chảy, v.v. và cung cấp tín hiệu đầu vào cho hệ thống điều khiển để đảm bảo rằng quá trình hoạt động bình thường.

Sản xuất và phân phối điện:ABB DI821 có thể được sử dụng để giám sát trạng thái của các thiết bị điện như cầu dao và rơle trong các nhà máy điện và trạm biến áp, đồng thời thực hiện giám sát và điều khiển hệ thống điện từ xa.

Quản lý thông minh tự động hóa tòa nhà:Trong các hệ thống tự động hóa tòa nhà, nó có thể được sử dụng để theo dõi trạng thái của các thiết bị như cửa ra vào, cửa sổ, hệ thống chiếu sáng, v.v., để thực hiện điều khiển thông minh các tòa nhà.
