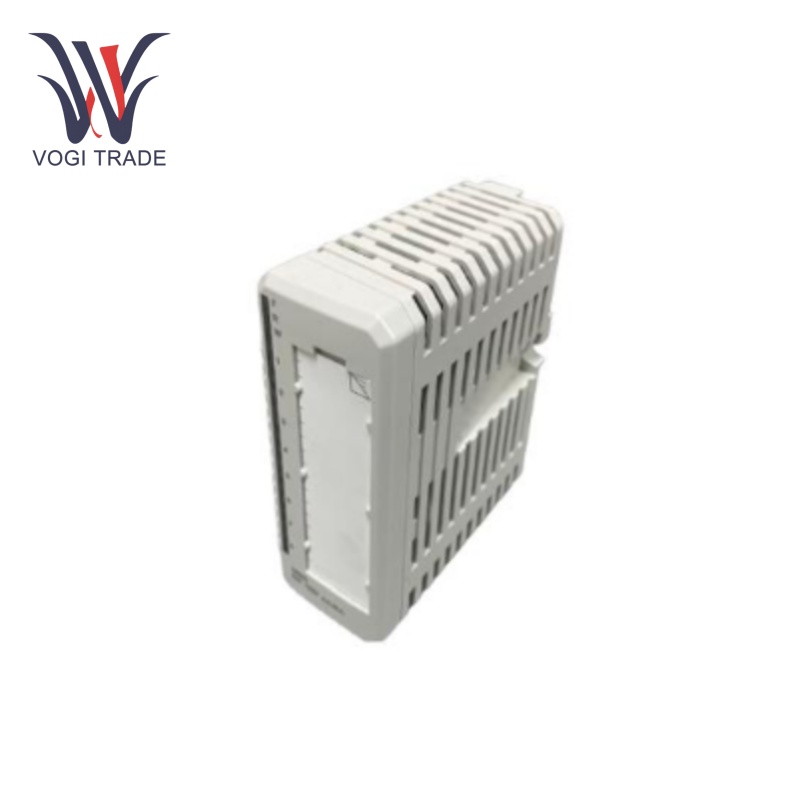

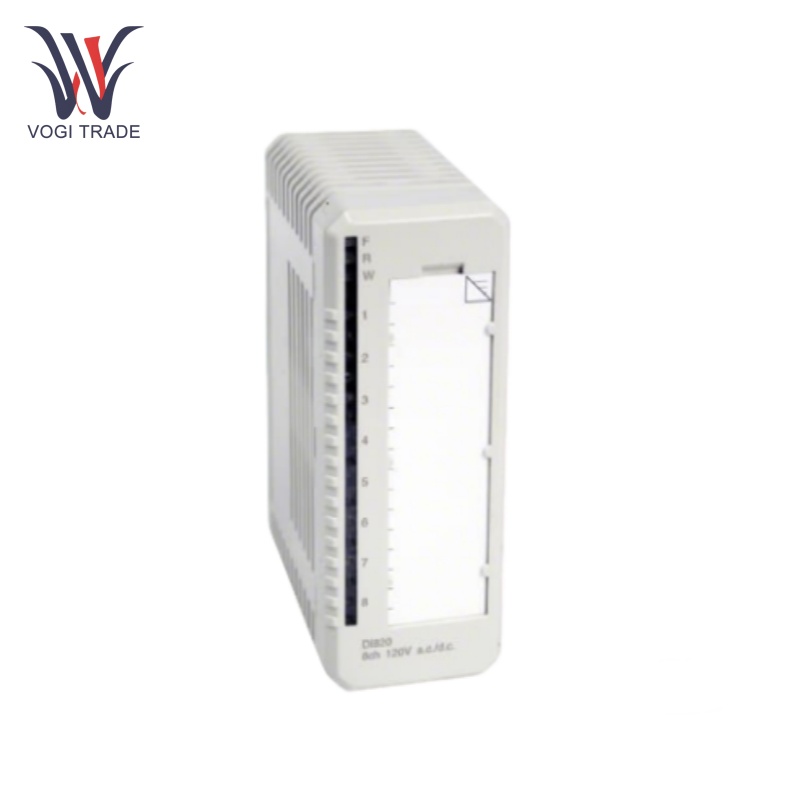

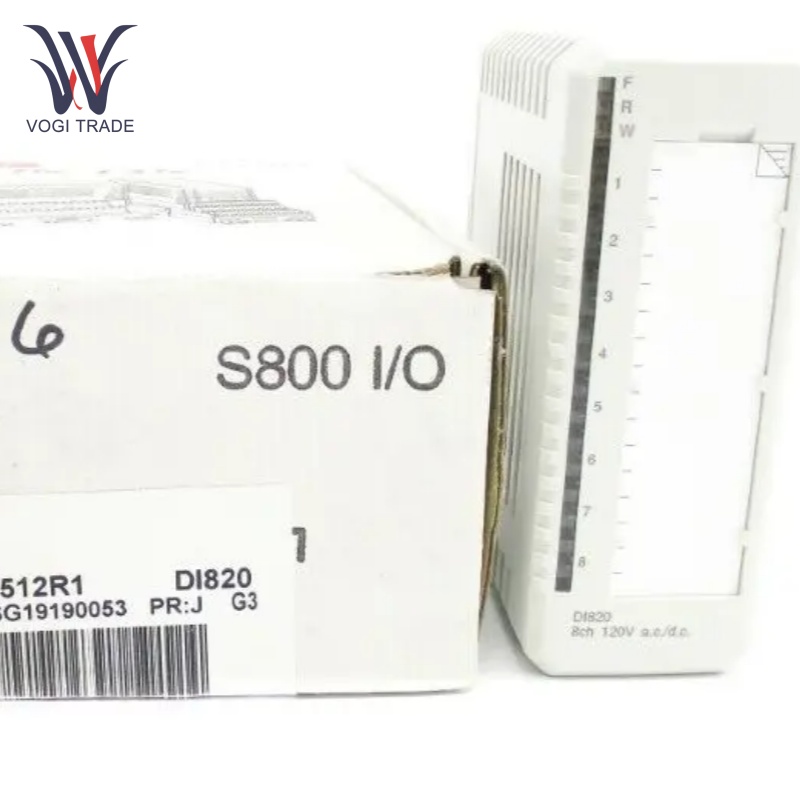

ABB DI820

Tham số vận hành

Tiêu tan điện: Thông thường 2,8 W.

Thời gian lọc:Thời gian lọc có thể lựa chọn và có thể được đặt thành 2, 4, 8 hoặc 16 ms.

Tiêu thụ hiện tại:+Bus mô -đun 5V tiêu thụ 50 mA, trong khi +24V mô -đun bus và +24V bên ngoài có 0 mức tiêu thụ hiện tại.

Nhiệt độ hoạt động: 0 đến +55 ° C

Kênh đầu vào:8 kênh đầu vào kỹ thuật số.

Phạm vi điện áp đầu vào AC:77 đến 130 V, với dòng điện đầu vào là 10 mA ở 120 V ac.

Phạm vi đầu vào DC:75 đến 145 V, với dòng điện đầu vào là 2,8 mA tại 110 V dc.

Trở kháng đầu vào:12 kΩ cho đầu vào AC và 39 kΩ cho đầu vào DC.

Phạm vi tần số đầu vào:47 - 63 Hz.

Giám sát điện áp: Kênh 1 và 8 có thể hoạt động như các đầu vào giám sát điện áp cho các kênh 2 trận4 và 5 trận7, tương ứng.

Tính năng sản phẩm

Khả năng mở rộng: Lên đến 8 đơn vị ABB DI820 trong một kết nối đơn. Bố cục mật độ cao này gói nhiều đầu vào vào một mô-đun nhỏ, bảo tồn bất động sản trong các tủ kiểm soát.

Mỗi kênh cô lập:Mỗi trong số 8 kênh được cô lập riêng lẻ. Điều này giúp ngăn chặn cuộc nói chuyện chéo từ kênh này sang kênh khác, điều này sẽ làm cho các tín hiệu đầu vào kém đáng tin cậy hơn, bởi vì các tín hiệu được đưa vào một kênh này sẽ không ảnh hưởng đến các kênh khác. ABB DI820 cũng giúp tránh nói chuyện chéo và các mạch ngắn giữa các nguồn đầu vào khác nhau.

Giám sát kênh: Kênh 1 có thể được sử dụng làm kênh đầu vào giám sát kênh 2 - 4 và kênh 8 có thể được sử dụng làm đầu vào giám sát kênh cho các kênh 5 - 7. Các đầu vào lỗi được kích hoạt và đèn LED cảnh báo tăng lên nếu mất điện áp với kênh 1 hoặc 8 bị mất. Tính năng này là rất quan trọng để phát hiện các lỗi công suất hoặc các điều kiện điện áp bất thường trong công suất đầu vào trường, đảm bảo tính toàn vẹn của các tín hiệu đầu vào.

Chỉ báo trạng thái đầu vào: Mỗi kênh có đèn LED chỉ định trạng thái. Trạng thái hoạt động của mỗi đầu vào được biểu thị bằng một diode phát sáng cho các toán tử và kỹ thuật viên để nhanh chóng giải thích trạng thái đầu vào. Điều này làm cho việc gỡ lỗi và giám sát dễ dàng hơn.

Bộ lọc tín hiệug: Mô -đun có khả năng lọc. Thời gian lọc kỹ thuật số có thể được điều chỉnh như chúng tôi mô tả trước đó, trong khi bộ lọc tương tự cung cấp giảm nhiễu và đảm bảo tín hiệu đầu vào ổn định. Trong môi trường công nghiệp nơi tiếng ồn điện có thể là một vấn đề thực sự, điều này là rất quan trọng.

Thu thập tín hiệu số: ABB DI820 nắm bắt các tín hiệu kỹ thuật số từ các thiết bị hiện trường, truyền trạng thái của chúng đến hệ thống tự động hóa để xử lý.

Cài đặt

Gắn kết: ABB DI820 được thiết kế để cài đặt nhanh chóng và dễ dàng. Nó có thể được gắn vào một đường ray DIN tiêu chuẩn, đây là một khung lắp được tiêu chuẩn hóa thường được sử dụng để lắp bộ ngắt mạch và thiết bị điều khiển công nghiệp bên trong giá đỡ thiết bị.

Sự liên quan: ABB DI820 sử dụng giao diện công nghiệp tiêu chuẩn để kết nối. Khi kết nối mô -đun, đảm bảo rằng hệ thống dây được thực hiện chính xác theo sơ đồ dây. Lựa chọn và cài đặt cáp là rất quan trọng để duy trì tính toàn vẹn tín hiệu. Đảm bảo sử dụng loại cáp thích hợp, xem xét các yếu tố như xếp hạng điện áp, trở kháng và yêu cầu che chắn.

Nền tảng: Đảm bảo nối đất thích hợp của mô -đun. Grounding giúp bảo vệ mô -đun khỏi tăng điện và giảm nhiễu điện từ.

Phạm vi ứng dụng

Giám sát các thiết bị trường điện áp cao: Bắt và truyền trạng thái của các thiết bị hoạt động trong phạm vi điện áp của mô -đun đến các bộ điều khiển trung tâm.

Hệ thống an toàn:Việc thực hiện khóa liên động an toàn và hệ thống tắt máy khẩn cấp trong đó giám sát đầu vào kỹ thuật số điện áp cao đáng tin cậy là rất quan trọng.

Quá trình tự động hóa: Tích hợp với các mô -đun I/O S800 khác để tạo các giải pháp tự động hóa toàn diện.

Khắc phục sự cố

Chỉ số LED: Sử dụng đèn LED trạng thái đầu vào trên mỗi kênh để khắc phục sự cố nhanh chóng.

Nhật ký lỗi: Phân tích nhật ký lỗi hệ thống và lịch sử chẩn đoán để xác định và khắc phục sự cố.

Cảnh báo giám sát điện áp:Theo dõi đèn LED cảnh báo giám sát điện áp để phát hiện mất điện áp đầu vào.
