ABB DI814 3bur001454R1

Tính năng sản phẩm

ABB DI814 có 16 kênh đầu vào kỹ thuật số, hỗ trợ các đầu vào loại nguồn hiện tại (24V DC), cho phép thu thập đồng thời nhiều tín hiệu trường.

Đầu vào ABB DI814 được chia thành 2 nhóm bị cô lập độc lập (8 kênh mỗi nhóm), với mỗi nhóm được trang bị đầu vào giám sát điện áp 1 để giảm nhiễu và tăng cường an toàn hệ thống.

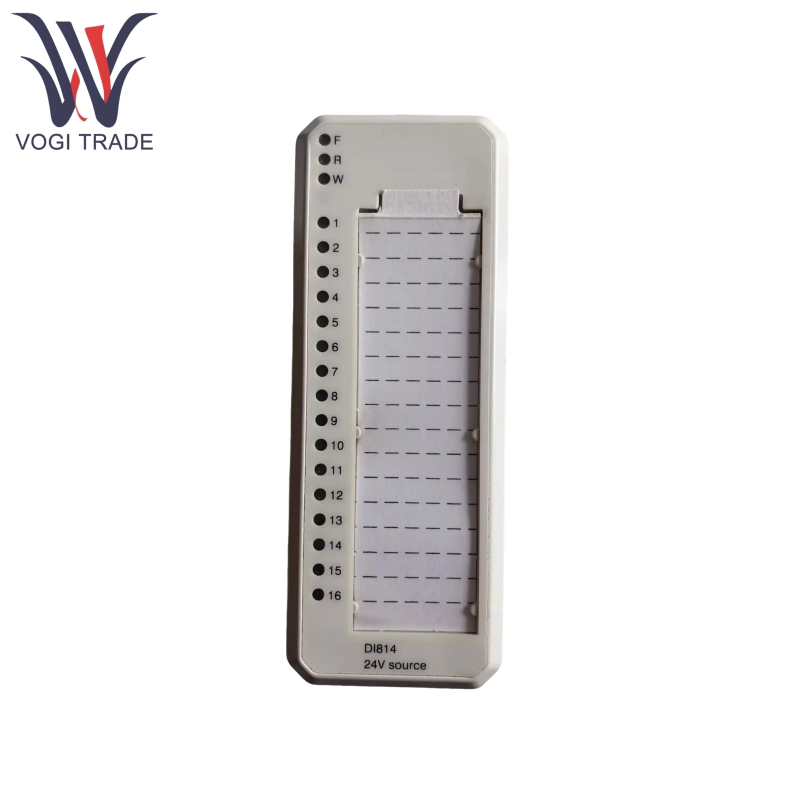

ABB DI814 được trang bị các chỉ số LED mặt trước, bao gồm lỗi (F), RUN (R), cảnh báo (W) và 16 chỉ số trạng thái kênh (Hồi 0, hoặc 1 1), tạo điều kiện cho chẩn đoán nhanh.

ABB DI814 hỗ trợ thời gian lọc kỹ thuật số có thể lựa chọn (2, 4, 8, 16 ms) để ngăn chặn tiếng ồn dựa trên môi trường hiện trường và đảm bảo tính ổn định tín hiệu.

ABB DI814 hỗ trợ giám sát điện áp quá trình (1 kênh mỗi nhóm) và tín hiệu lỗi kênh có thể được đọc qua mô -đun để bảo trì từ xa.

ABB DI814 tuân thủ nhiều chứng nhận công nghiệp và có thể hoạt động trong các môi trường khắc nghiệt như phạm vi nhiệt độ rộng và độ ẩm cao, với xếp hạng bảo vệ IP20.

Sản phẩm sử dụng nguyên tắc

ABB DI814 3bur001454R1 thu thập tín hiệu chuyển đổi từ các thiết bị hiện trường (như công tắc giới hạn, cảm biến lân cận, nút, v.v.) và chuyển đổi trạng thái vật lý (BẬT/TẮT) thành tín hiệu điện (mức cao/thấp). Trong nội bộ, các quy trình mô -đun tín hiệu sử dụng giới hạn hiện tại, bảo vệ EMC và các thành phần phân lập quang học, sau đó là triệt tiêu tiếng ồn thông qua mạch lọc. Các tín hiệu kỹ thuật số ổn định sau đó được truyền đến bộ điều khiển cấp trên (như PLC hoặc DCS) thông qua ModuleBus. Ngoài ra, mô-đun cung cấp phản hồi thời gian thực về trạng thái và trạng thái kênh của chính nó thông qua giám sát điện áp và các chỉ số LED, đảm bảo truyền dữ liệu đáng tin cậy.

Ứng dụng sản phẩm

Sau đây là ABB DI814 3bur001454R1 Chi tiết mô -đun đầu vào kỹ thuật số.
