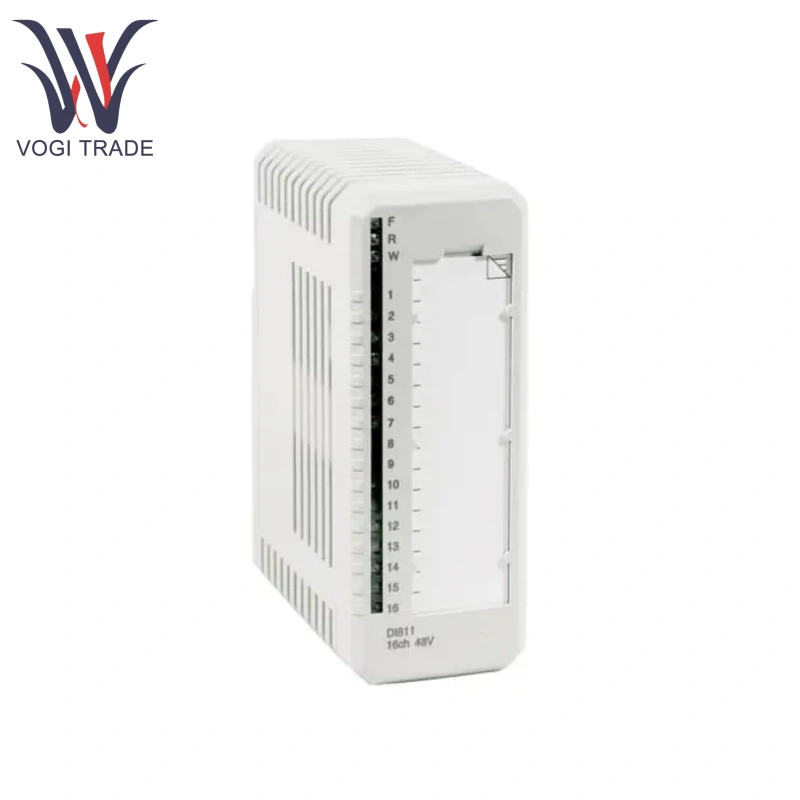

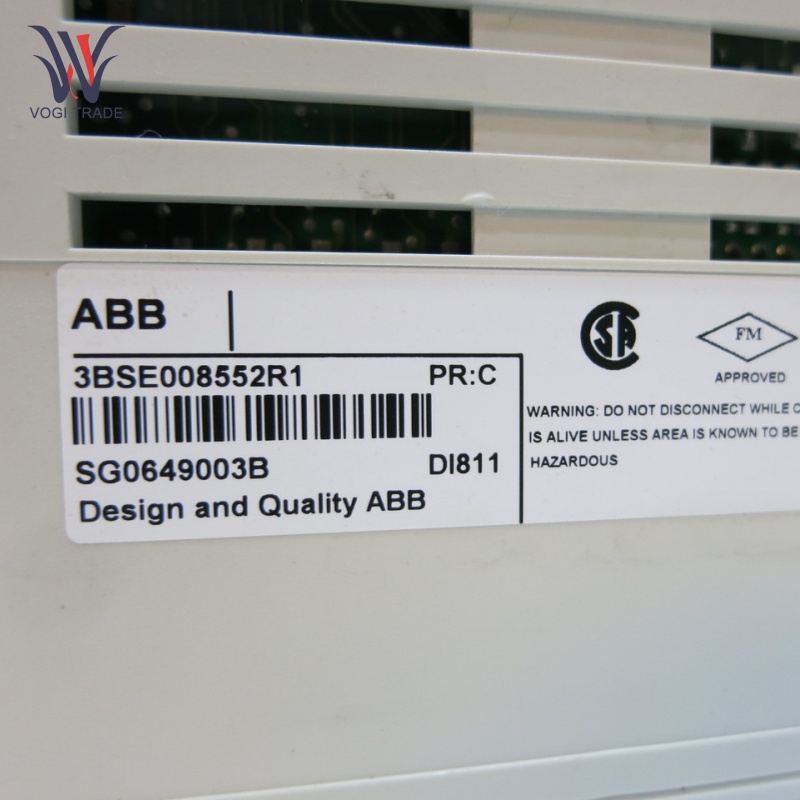

ABB DI811

Tham số vận hành

Kênh đầu vào: 16 kênh đầu vào kỹ thuật số, được tổ chức thành hai nhóm tám bị cô lập.

Thông số kỹ thuật điện áp: Mỗi kênh được thiết kế cho các đầu vào 48 V DC với các đặc tính chìm hiện tại.

Trở kháng đầu vào: Với trở kháng đầu vào khoảng 10 kΩ.

Thời gian phản hồi: Thời gian phản hồi nhỏ hơn 1 ms.

Phạm vi nhiệt độ hoạt động:- 25 ° C đến + 60 ° C.

Chỉ báo trạng thái đầu vào:Mỗi kênh được trang bị các chỉ số LED để hiển thị trạng thái đầu vào, tạo điều kiện cho việc theo dõi và chẩn đoán dễ dàng.

Tính năng sản phẩm

Phát hiện tín hiệu chính xác cao: ABB DI811 được tối ưu hóa đặc biệt để phát hiện tín hiệu chính xác và chính xác. ABB DI811 có khả năng nhận ra nhiều cấp độ đầu vào kỹ thuật số, cho phép hiệu suất ổn định và hiệu quả trong môi trường ồn ào hoặc không lộn xộn.

Tốc độ cao: ABB DI811 có thể phản hồi nhanh chóng các tín hiệu đầu vào do thời gian phản hồi nhanh, khiến nó trở nên quan trọng đối với các quy trình sản xuất tốc độ cao hoặc các hệ thống giám sát thời gian thực tế nơi thu thập dữ liệu là chìa khóa.

COnfigurable trên không trung: ABB DI811 có thể dễ dàng được cấu hình cho phù hợp với nhu cầu của các ứng dụng để, bạn có thể thiết lập khi bạn sẽ sử dụng mô -đun này để giảm thiểu chi phí khi nó đã được điều chỉnh cho các kịch bản khác nhau.

Cách ly tín hiệu: Mỗi kênh đầu vào có hàng rào cách ly quang học. Sự cô lập này cung cấp sự bảo vệ cho cả mô -đun và thiết bị đính kèm chống lại quá trình điện, mạch ngắn và vòng lặp mặt đất, giúp cải thiện độ tin cậy và an toàn trong toàn bộ hệ thống.

Quá trình giám sát điện áp: Được xây dựng trong quá trình giám sát điện áp làm tăng độ tin cậy của hệ thống bằng cách giám sát các mức điện áp đầu vào và thông báo cho các nhà khai thác cho mọi điều kiện không phù hợp.

Cách ly quang học: Tất cả các kênh đầu vào đi kèm với sự cô lập quang học, ngăn ngừa nhiễu từ bất kỳ hoạt động điện nào và đảm bảo tính toàn vẹn của mỗi tín hiệu đầu vào.

Cài đặt

Loại gắn kết:Thông thường, ABB DI811 đi kèm với tính năng lắp đường ray DIN. Việc cài đặt được đảm bảo với sự trợ giúp của một thiết bị chốt được chụp vào đường ray DIN và có căn cứ một cách thích hợp.

Kết nối dây: Có thể kết nối mô -đun với các kết nối 3 - dây để cài đặt đầy đủ các mô -đun I/O. Cũng như cầu chì và phân phối năng lượng hiện trường. Các kết nối I/O và ZP chuyên dụng với hệ thống dây điện được cung cấp cho mỗi kênh. Mỗi trong số hai nhóm bị cô lập này có cầu chì 6.3 A và điện áp quá trình có thể được kết nối với chúng.

Dữ liệu: Thiết lập cấu hình: Sau khi cài đặt vật lý, mô -đun phải được cấu hình trong hệ thống điều khiển. Điều này có thể bao gồm các tín hiệu như đầu vào kỹ thuật số, TTL, CMO, chế độ bộ lọc, địa chỉ mạng và các tham số khác.

Phạm vi ứng dụng

InTự động hóa Dustrial: Sử dụng phổ biến trong quá trình tự động hóa công nghiệp. Nó có khả năng giám sát trạng thái của các cảm biến khác nhau.

Hệ thống quản lý tòa nhà: Nó có thể được sử dụng để giám sát đầu vào trong các hệ thống HVAC, hệ thống điều khiển ánh sáng và hệ thống bảo mật trong quản lý tòa nhà.

Phân phối điện: Cho phép giám sát và kiểm soát các mạch điện trong mạng phân phối điện. Nó có thể xác định trạng thái của bộ ngắt mạch, công tắc và các thành phần điện khác trong các bảng phân phối năng lượng hoặc trạm biến áp, do đó hỗ trợ hoạt động đáng tin cậy của lưới năng lượng.

Giám sát hiện trường: Nó được sử dụng để theo dõi trạng thái của các thiết bị hiện trường và chuyển tiếp thông tin đó đến bộ điều khiển.

Khóa liên động an toàn và tắt máy khẩn cấp: Đảm bảo giám sát đáng tin cậy các đầu vào kỹ thuật số.

Khắc phục sự cố

Tin nhắn chẩn đoán: Theo dõi các thông điệp chẩn đoán nghiêm trọng để xác định hành vi hệ thống.

Chỉ số LED: Nhanh chóng xác định và định vị các vấn đề bằng cách sử dụng đèn LED trạng thái đầu vào trên mỗi kênh.

Nhật ký lỗi: Theo dõi và khắc phục sự cố thông qua nhật ký lỗi và lịch sử chẩn đoán.

IrăngationvìThay thế mô -đun: Nếu mô -đun nghi ngờ bị lỗi, hãy sử dụng hoán đổi nóng để thay thế mô -đun lỗi bị nghi ngờ mà không cần thời gian chết.
