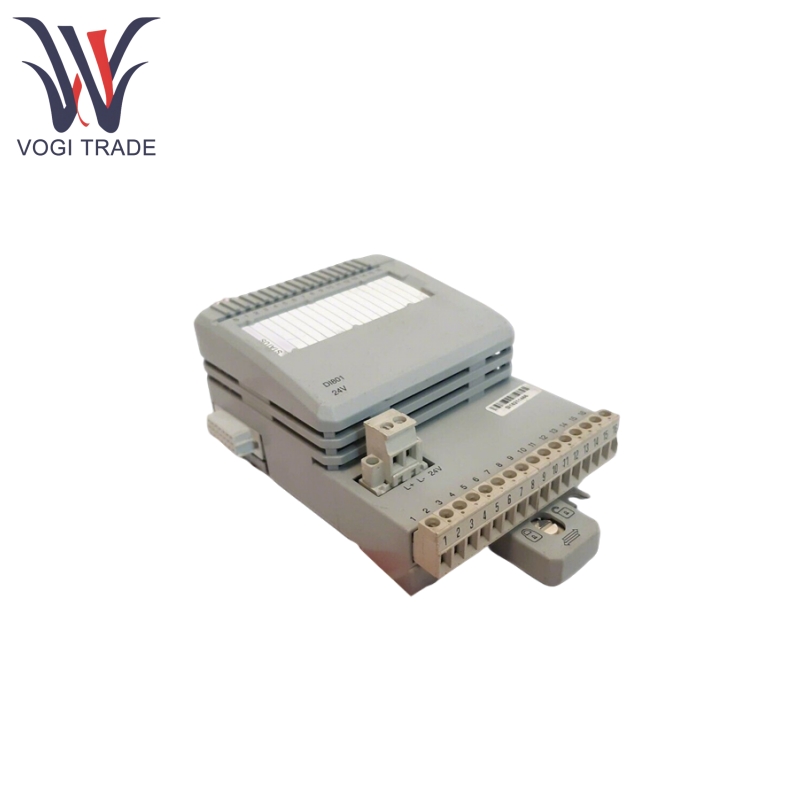

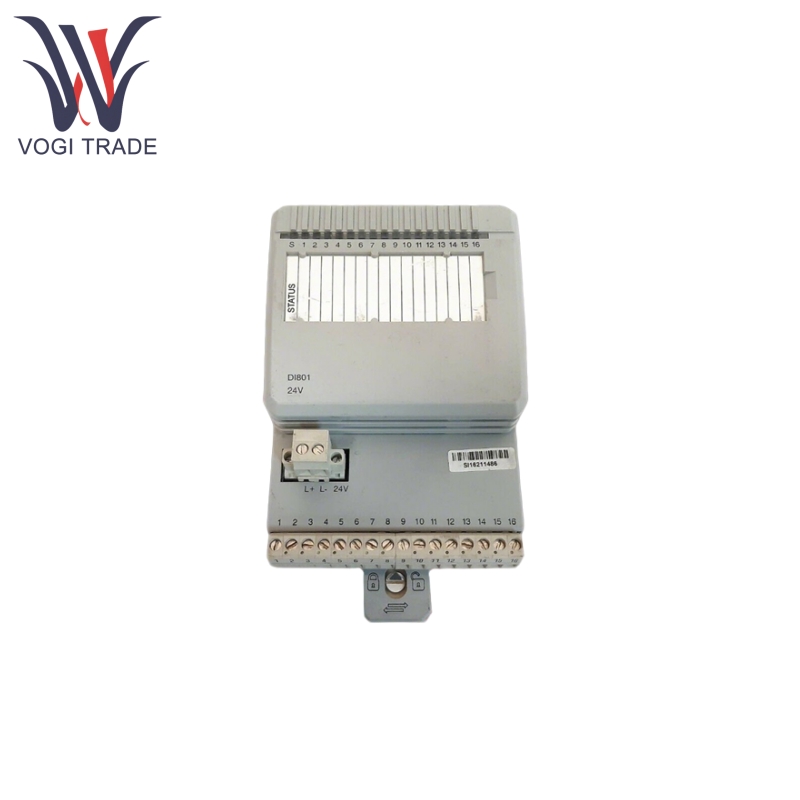

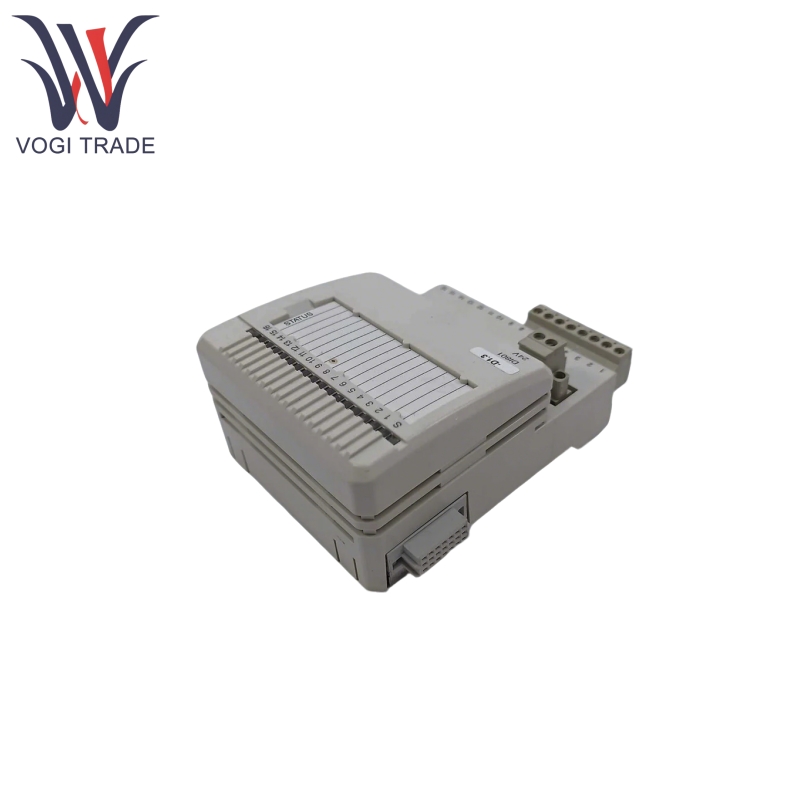

ABB DI801 3BSE020508R1

Tính năng sản phẩm

ABB DI801 3BSE020508R1 có 16 kênh đầu vào 24V DC, hỗ trợ tín hiệu chìm hiện tại, với mỗi kênh có khả năng giám sát trạng thái chuyển đổi độc lập, làm cho nó phù hợp để kết nối đồng thời nhiều thiết bị riêng biệt.

Nó hỗ trợ các tiếp xúc khô (tiếp điểm thụ động) và các tiếp điểm ướt (tín hiệu hoạt động), tương thích với các cảm biến loại PNP/NPN và cho phép cấu hình loại tín hiệu thông qua các công tắc hoặc phần mềm DIP.

Nó có thể thích nghi với môi trường cung cấp năng lượng phức tạp trong các thiết lập công nghiệp với phạm vi đầu vào điện áp rộng 18-30V DC.

Thời gian phản hồi điển hình là ≤10ms, đáp ứng các yêu cầu giám sát thời gian thực để nhanh chóng khởi động và dừng thiết bị.

Điện áp cách ly kênh đến kênh là 50V và điện áp cách ly hệ thống là 500V AC, chống lại sự can thiệp và bảo vệ thiết bị hiệu quả.

Mỗi kênh được trang bị đèn báo LED, hiển thị trạng thái thời gian thực của kết nối/ngắt tín hiệu. Trong trường hợp lỗi mô -đun, tín hiệu báo động được gửi qua bus bảng nối tiếp.

Nó có thể giám sát điện áp cung cấp năng lượng, mạch ngắn/mạch mở, phát hiện ngắt dây và bảo vệ EMC, đảm bảo hoạt động ổn định lâu dài.

Nó hỗ trợ thay thế mô -đun trực tuyến mà không cần thời gian chết, giảm đáng kể thời gian bảo trì và chi phí trong khi tăng cường tính khả dụng của hệ thống.

Sản phẩm sử dụng nguyên tắc

ABB DI801 3BSE020508R1 nhận tín hiệu chuyển đổi từ các thiết bị trường đến 16 kênh. Các tín hiệu được phân lập bởi các điện trở giới hạn hiện tại và bộ lọc optocof trước khi vào mô-đun.

ABB DI801 3BSE020508R1 chuyển đổi các tín hiệu thành tín hiệu số 0/1 bằng cách sử dụng bộ so sánh cấp và lưu trữ chúng trong các thanh ghi nội bộ.

ABB DI801 3BSE020508R1 truyền các tín hiệu đến bộ điều khiển thông qua Profibus DP hoặc bus nền tảng, trong khi mô -đun cũng cung cấp lại trạng thái kênh (bình thường/lỗi) cho hệ thống điều khiển.

ABB DI801 3BSE020508R1 có thể thực hiện các hoạt động logic dựa trên các tín hiệu đầu vào và lệnh đầu ra cho bộ truyền động, tạo thành một vòng điều khiển hoàn chỉnh.

Ứng dụng sản phẩm

Trong các ngành công nghiệp hóa học và dược phẩm, ABB DI801 có thể theo dõi trạng thái khởi động/dừng của bộ kích thích lò phản ứng và vị trí của các công tắc giới hạn van để đảm bảo an toàn cho các quy trình sản xuất.

Trong ngành công nghiệp điện, ABB DI801 có thể thu thập trạng thái ngắt mạch máy phát điện và tín hiệu báo động nhiệt độ biến áp để cho phép giám sát từ xa thiết bị điện.

Trong ngành dầu khí, ABB DI801 có thể phát hiện các tín hiệu lỗi áp suất đường ống và tín hiệu lỗi của máy nén, đảm bảo sự ổn định của vận chuyển dầu khí.

Trong sản xuất cơ học, ABB DI801 có thể theo dõi các tín hiệu đầu vào từ các nút dừng khẩn cấp máy công cụ và cảm biến lệch băng băng tải, tăng cường sự an toàn của quy trình sản xuất.

ABB DI801 có thể được sử dụng cho trạng thái chuyển đổi hệ thống điều khiển truy cập và thu thập tín hiệu báo cháy, tối ưu hóa quản lý năng lượng tòa nhà.

Tham số sản phẩm

Dưới đây là ABB DI801 3BSE020508R1 Chi tiết mô -đun đầu vào kỹ thuật số.
