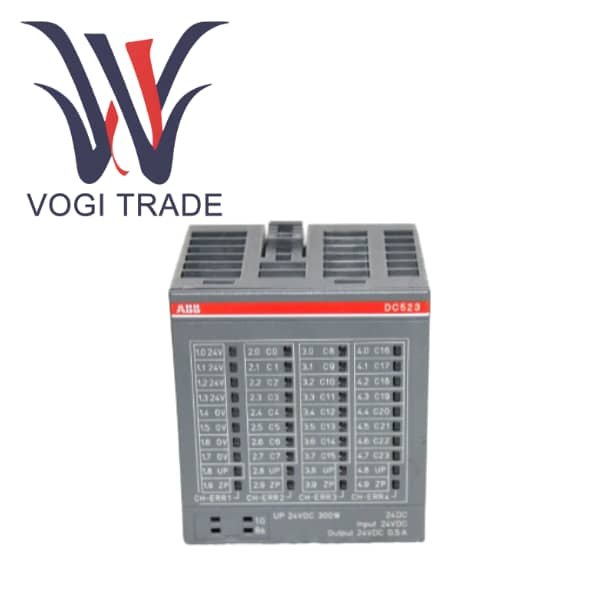

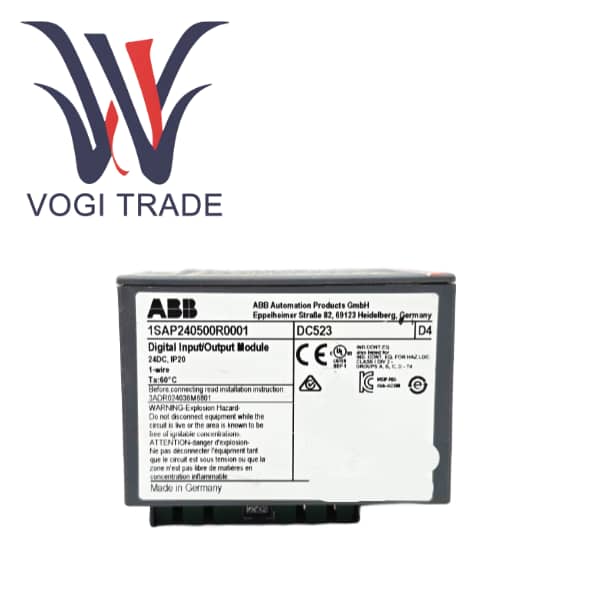

ABB DC523 1SAP240500R0001

Tổng quan về sản phẩm

DC523 là mô-đun kết hợp đầu vào/đầu ra kỹ thuật số linh hoạt và mật độ cao được ABB thiết kế cho PLC mô-đun dòng AC 500. 1SAP240500R0001 tích hợp 24 kênh bóng bán dẫn độc lập trong chiều rộng mô-đun I/O tiêu chuẩn. Mỗi kênh có thể được cấu hình bằng phần mềm dưới dạng đầu vào kỹ thuật số hoặc đầu ra kỹ thuật số, nâng cao đáng kể tính linh hoạt và khả năng thích ứng ứng dụng của mô-đun.

Mô-đun này áp dụng công nghệ nối dây "1 dây", đây là phương pháp nối dây độc đáo và hiệu quả của ABB. So với thiết kế "2 dây" truyền thống, thiết kế "1 dây" tập trung điện thế tham chiếu chung của tất cả các kênh vào một số thiết bị đầu cuối chuyên dụng trên mô-đun, nhờ đó giảm đáng kể số lượng khối thiết bị đầu cuối cần thiết và khối lượng công việc đi dây bên trong tủ. DC523 được thiết kế đặc biệt cho hệ thống điều khiển 24V DC. Mỗi kênh đầu ra có thể điều khiển dòng tải tối đa 0,5A. Nó phù hợp để điều khiển các tải DC công nghiệp thông thường như rơle, van điện từ nhỏ và đèn báo. Đồng thời, nó có thể thu thập tín hiệu kỹ thuật số 24V DC một cách đáng tin cậy từ các thiết bị như công tắc lân cận, nút bấm và công tắc giới hạn.

Tính năng chức năng của sản phẩm

I/O lai có thể định cấu hình bằng phần mềm

Tính linh hoạt chưa từng có cho phép 1SAP240500R0001 có 24 kênh được kết hợp tự do trong một dự án, chẳng hạn như 16 đầu vào +8 đầu ra hoặc tất cả 24 kênh làm đầu vào hoặc đầu ra. Tính linh hoạt này có nghĩa là các kỹ sư có thể điều chỉnh phân bổ I/O theo nhu cầu thực tế trong giai đoạn sau của dự án hoặc thậm chí tại chỗ mà không cần thay thế phần cứng, giúp cải thiện đáng kể hiệu quả kỹ thuật và giảm chi phí phụ tùng thay thế.

Công nghệ nối dây 1 dây

Tính năng đơn giản hóa hệ thống dây điện mang tính cách mạng là tính năng nổi bật nhất của DC523. Mô-đun DI/DO 24 kênh truyền thống có thể yêu cầu hơn 50 khối đầu cuối. Bằng cách tổng hợp các nguồn điện dương và âm của tất cả các kênh vào bốn đầu nối tương ứng, số lượng đầu nối dây đã giảm hơn một nửa.

Ít thiết bị đầu cuối hơn có nghĩa là khối thiết bị đầu cuối nhỏ hơn, cáp ngắn hơn và thời gian nối dây ít hơn, trực tiếp giảm chi phí vật liệu và nhân công. Đồng thời, càng ít điểm kết nối thì xác suất xảy ra lỗi càng thấp, giúp nâng cao độ tin cậy của hệ thống.

Lọc đầu vào có thể định cấu hình

1SAP240500R0001 có khả năng chống nhiễu mạnh mẽ. Với độ trễ đầu vào thông thường là 8ms, có thể lọc hiệu quả các tín hiệu sai do jitter tiếp xúc cơ học hoặc nhiễu điện, đảm bảo độ ổn định và độ tin cậy của tín hiệu đầu vào. Đối với tín hiệu xung tốc độ cao, thời gian trễ có thể được điều chỉnh ở mức tối thiểu để đảm bảo tốc độ phản hồi.
