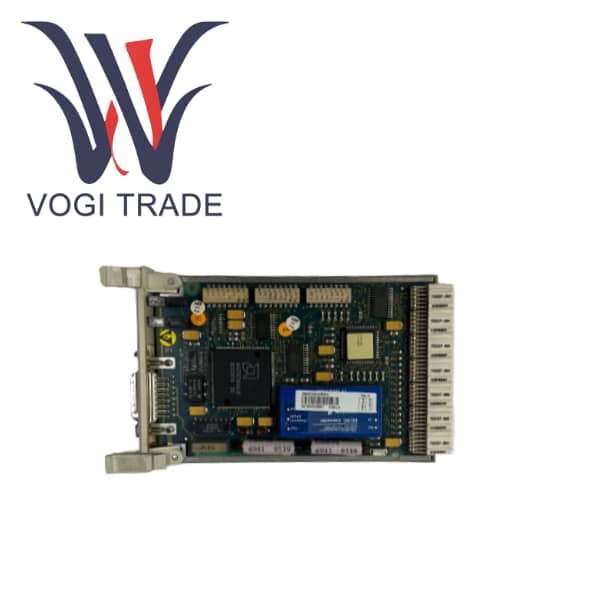

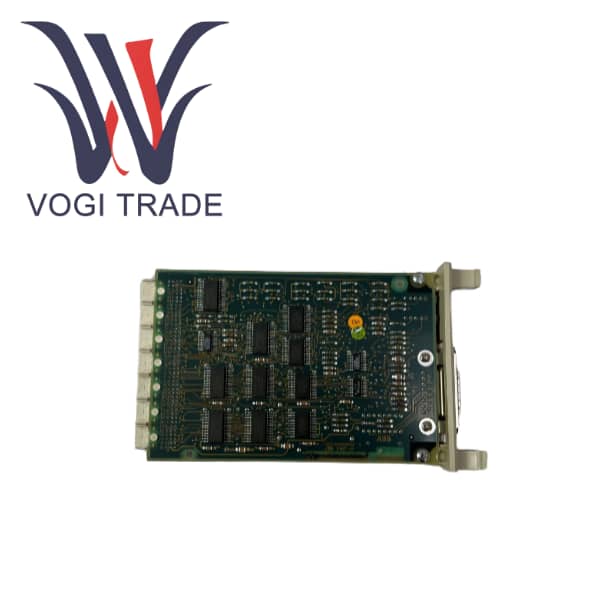

ABB CS513 3BSE000435R1

Tổng quan về sản phẩm

CS513 là thành phần giao tiếp mạng quan trọng trong hệ thống điều khiển quá trình phân tán của ABB Advant Master. 3BSE000435R1 được định nghĩa là Mô-đun LAN IEEE 802.3. Chức năng cốt lõi của nó là cung cấp giao diện truyền thông Ethernet tiêu chuẩn cho bộ điều khiển dòng Advant Controller 410/450, cho phép chúng truy cập mạng cục bộ cấp nhà máy dựa trên giao thức IEEE 802.3.

Trong giai đoạn đầu của vòng đời hệ thống Advant Master, giao tiếp nội bộ của nó chủ yếu dựa vào bus MasterBus 300 độc quyền. Tuy nhiên, với xu hướng tích hợp công nghệ thông tin và công nghệ vận hành ngày càng rõ ràng, cũng như sự phổ biến của mạng văn phòng và hệ thống thông tin quản lý, các hệ thống DCS rất cần một phương thức chuẩn hóa để trao đổi dữ liệu với thế giới bên ngoài. Mô-đun CS513 nổi lên theo yêu cầu của The Times. Nó đóng vai trò là cầu nối mạng giữa Advant Master, "hòn đảo công nghiệp" này và "đại dương thông tin" bên ngoài. Thông qua CS513, bộ điều khiển có thể đạt được tốc độ giao tiếp cao và đáng tin cậy với các trạm vận hành, trạm kỹ thuật, máy chủ cơ sở dữ liệu lịch sử, hệ thống thông tin quản lý và thậm chí cả các trung tâm chẩn đoán từ xa.

Thông số kỹ thuật và thông số sản phẩm

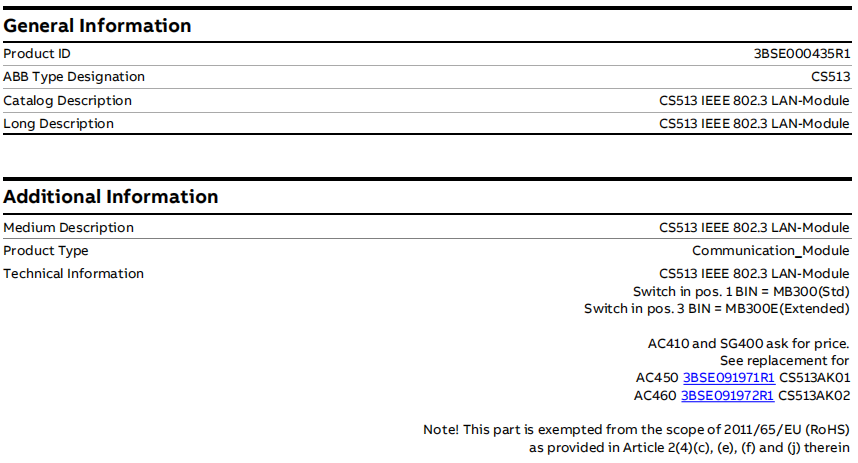

Mẫu sản phẩm           CS513

Số đặt hàng      3BSE000435R1

Loại sản phẩm             Mô-đun mạng LAN IEEE 802.3

Hệ thống mà        Advant Controller 410 / Advant Controller 450 / AC 400-Mô-đun giao tiếp → Giao diện CS513 MasterBus 300

Kích thước vật lý

Chiều dài/chiều sâu thực      234 mm

Chiều rộng rõ ràng              108mm

Chiều cao rõ ràng             18mm

Trọng lượng tịnh              0,2 kg

WEEE                     5 danh mục

Tính năng chức năng của sản phẩm

Truy cập mạng được tiêu chuẩn hóa

Khả năng tương thích IEEE 802.3 có nghĩa là CS513 sử dụng công nghệ Ethernet cơ bản giống như máy tính văn phòng và có thể được kết nối liền mạch với cơ sở hạ tầng mạng và bộ chuyển mạch Ethernet công nghiệp tiêu chuẩn.

Việc phá bỏ các rào cản thông tin khiến hệ thống Advant Master không còn là một hòn đảo thông tin nữa. Dữ liệu sản xuất chính có thể được hệ thống cấp trên thu thập và sử dụng thông qua các giao thức mạng tiêu chuẩn, giúp nâng cao đáng kể mức độ thông tin hóa của nhà máy.

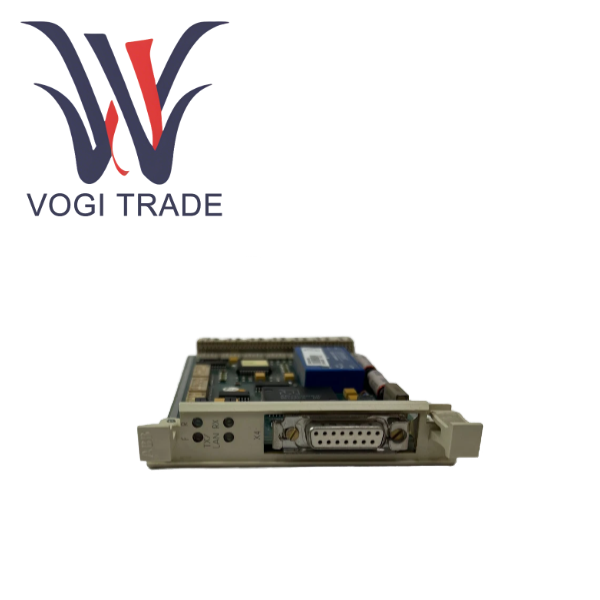

Giao diện LAN và giao diện MB300

Tài liệu phân loại nó theo Giao diện CS513 MasterBus 300, cho thấy cấu trúc bên trong của nó. Một đầu của CS513 được kết nối với bus nội bộ MasterBus 300 của bộ điều khiển thông qua bảng nối đa năng, trong khi đầu còn lại cung cấp giao diện Ethernet tiêu chuẩn. Về cơ bản, nó là một cổng giao thức, chịu trách nhiệm chuyển đổi và định tuyến dữ liệu giữa giao thức MB300 bên trong và giao thức TCP/IP bên ngoài.

Hỗ trợ dự phòng và khả năng mở rộng hệ thống

Có thể chọn chế độ MB300 hoặc MB300E thông qua công tắc DIP. Chế độ MB300E thường được sử dụng để hỗ trợ các hệ thống có quy mô lớn hơn hoặc các cấu hình dự phòng cụ thể, cung cấp khả năng cấu trúc liên kết mạng linh hoạt hơn.

Trong các hệ thống quy mô lớn, nhiều mô-đun CS513 có thể được cài đặt để kết nối các phân đoạn mạng khác nhau, đạt được sự cách ly mạng và chia sẻ tải.

Phạm vi ngành áp dụng

Các kịch bản ứng dụng của CS513 bao gồm tất cả các ngành đã triển khai hệ thống ABB Advant Master/AC 400 DCS và hy vọng đạt được sự tích hợp thông tin.

Bộ phận năng lượng và điện tải dữ liệu vận hành của nhà máy điện DCS lên hệ thống giám sát cấp nhà máy hoặc trung tâm dữ liệu của tập đoàn.

Sự tích hợp DCS và MES trong ngành dầu khí, khí đốt tự nhiên và hóa chất được sử dụng để lập kế hoạch sản xuất, cân bằng nguyên liệu và phân tích hiệu suất.

DCS trong phòng điều khiển trung tâm của kết nối khai thác và luyện kim được liên kết với các trạm phụ khai thác hoặc chế biến từ xa.

Bất kỳ nhà máy nào có nhu cầu chia sẻ, giám sát hoặc truy cập từ xa vào dữ liệu của hệ thống Advant Master thông qua mạng tiêu chuẩn.
