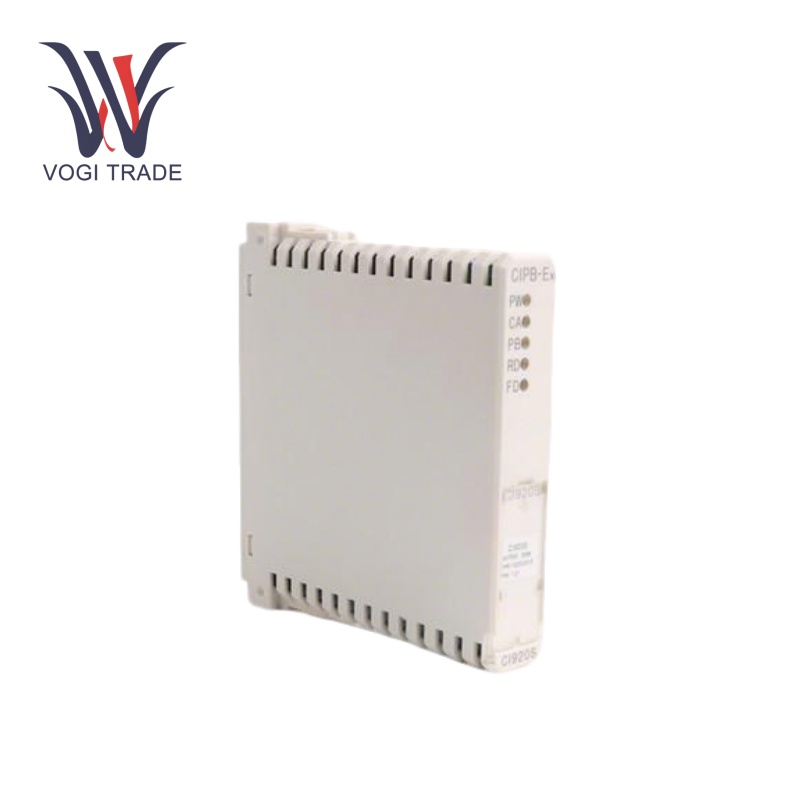

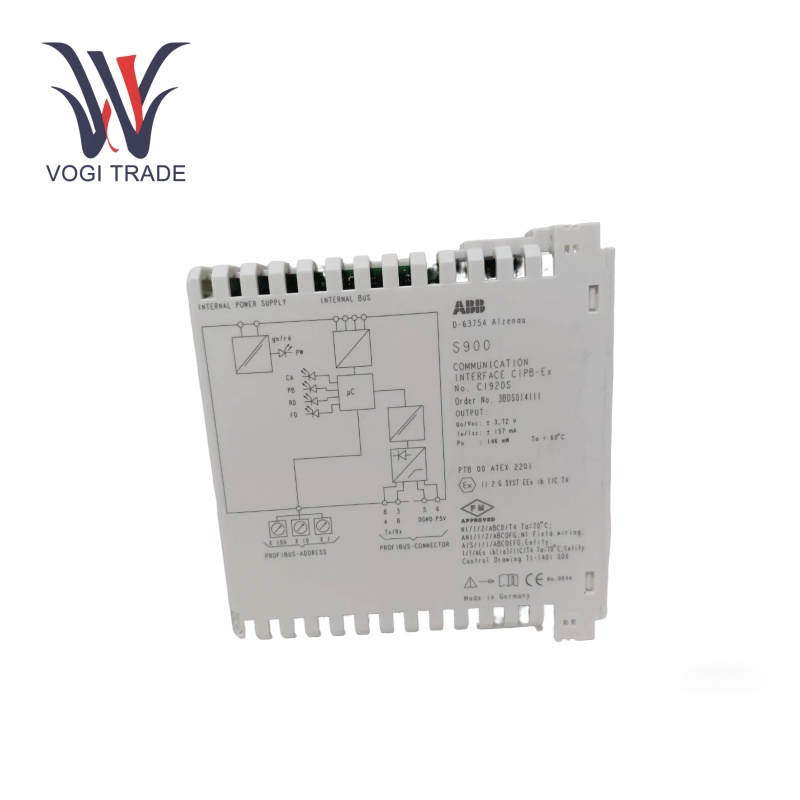

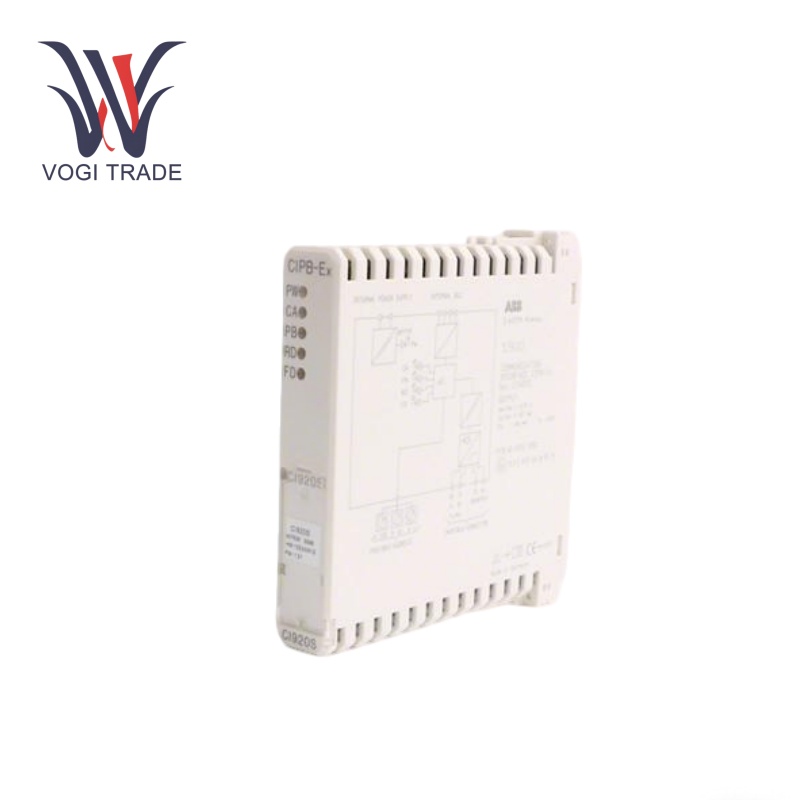

ABB CI920s

Tham số vận hành

Nguồn điện:Nguồn điện 24V DC

Độ ẩm: 93% ± 3% ở 40 ° C.

Nhiệt độ hoạt động: -25 ° C đến +70 ° C.

Giao thức truyền thông: Profibus DP, Modbus RTU, DeviceNet

Xử lý tín hiệu:Mô -đun có thể tạo điều kiện cho cả xử lý tín hiệu kỹ thuật số và tương tự.

Tính năng sản phẩm

Giao diện giao tiếp: ABB CI920S là một giao diện truyền thông quan trọng được thiết kế để sử dụng trong các ứng dụng khu vực nguy hiểm Vùng 1. Giao thức giao tiếp và mạng công nghiệp cho phép các thiết bị khác nhau trong mạng công nghiệp được kết nối và dữ liệu và tín hiệu kiểm soát được chuyển.

Các tính năng dự phòng: cả trong việc cung cấp điện và giao tiếp. Nếu sức mạnh không thành công hoặc liên lạc bị mất trên đường dẫn chính, các hệ thống dự phòng có thể tiếp quản ngay lập tức. Điều này cho phép hoạt động không bị gián đoạn của các quy trình công nghiệp, giảm bất kỳ thời gian chết nào và giảm thiểu tổn thất có thể xảy ra.

Cấu hình nóng và hoán đổi nóng:Hỗ trợ cấu hình nóng hoặc trực tiếp mà không cần dừng hoạt động, hỗ trợ hoán đổi nóng. Điều này trở nên cực kỳ quan trọng đối với ngành công nghiệp nơi một sự cố hệ thống có thể tốn một gia tài. Chức năng hoán đổi nóng cũng cho phép thay thế các thành phần trong khi hệ thống vẫn đang chạy.

Khả năng chẩn đoán: ABB CI920S đã mở rộng khả năng chẩn đoán. Nó có thể giám sát hiệu suất của nó và trạng thái của các thiết bị được kết nối trong thời gian thực. Nó có thể xác định các vấn đề tiềm ẩn thông qua các chẩn đoán này, bao gồm các lỗi giao tiếp, dị thường sức mạnh hoặc các thành phần bị trục trặc. Tốc độ này cho phép bảo trì chủ động, giảm thiểu rủi ro lỗi và tăng độ tin cậy của hệ thống.

Thu thập và truyền dữ liệu: Mô -đun ABB CI920 có khả năng thu thập dữ liệu từ các cảm biến và truyền nó đến hệ thống điều khiển trung tâm.

Cài đặt

Gắn kết: Nói chung được gắn trên đường ray DIN, dễ dàng được áp dụng cho bảng điều khiển công nghiệp.

Khả năng tương thích môi trường:Các mô -đun này được thiết kế cho các tình huống cực đoan được tìm thấy trong các thiết lập công nghiệp và có thể được chứng nhận để hoạt động trong phạm vi nhiệt độ khắc nghiệt và được xây dựng để chịu được rung động và EMI.

Giao diện giao tiếp:ABB CI920 có thể cung cấp các cổng Ethernet công nghiệp hoặc trường khác nhau, giúp tích hợp với các thành phần khác dễ dàng hơn.

Dây: Sau khi các dây cáp điện được chuẩn bị, chúng sẽ được kết nối với hệ thống theo thông số kỹ thuật điện áp và có dây theo cách không gây nguy hiểm điện. Bạn cần sử dụng các dây cáp giao tiếp phù hợp nhận ra các kết nối giao tiếp. Đảm bảo rằng tất cả các kết nối chặt chẽ để ngăn chặn mất tín hiệu hoặc giao tiếp không đáng tin cậy.

Phạm vi ứng dụng

Tự động hóa công nghiệp: ABB CI920 được sử dụng để tích hợp các thiết bị hiện trường vào hệ thống điều khiển tập trung, cải thiện tự động hóa và giám sát các quy trình sản xuất.

Kiểm soát quá trình: Được sử dụng trong ngành hóa chất, dầu khí, thực phẩm và đồ uống, và ngành công nghiệp dược phẩm để thu thập dữ liệu thời gian thực để tối ưu hóa quy trình.

Năng lượng và các tiện ích: Thực hiện trong các hệ thống quản lý năng lượng hoặc giám sát tiện ích, giảm sử dụng tài nguyên và cho phép người lập kế hoạch có quyết định tốt hơn dựa trên dữ liệu chính xác.

Khắc phục sự cố

Lỗi giao tiếp:Trong trường hợp lỗi giao tiếp, hãy xác minh các kết nối vật lý của cáp liên lạc. Rối loạn tín hiệu cũng có thể được gây ra bởi cáp lỏng hoặc bị hỏng. Nếu vấn đề tiếp tục, bạn có thể giảm nhiễu từ các thiết bị điện gần đó. Giảm nhiễu, cáp được che chắn có thể được yêu cầu.

Các vấn đề liên quan đến sức mạnh: Chỉ định nguồn điện, nếu thiết bị không hoạt động, hãy kiểm tra các kết nối nguồn điện và mức điện áp. Bạn có thể cần phải thay thế một đơn vị cung cấp điện bị lỗi. Lắp đặt bộ điều hòa điện hoặc bộ ổn định điện áp khi cần thiết để lọc hoặc ổn định nguồn điện trong trường hợp dao động điện hoặc các tình huống trên điện áp $.

Lỗi thành phần: Đơn vị điều khiển có thể được tích hợp vào một tòa nhà và ABB CI920 có thể được sử dụng để kiểm tra và xác định bất kỳ thành phần nào đang bị trục trặc. Bạn sẽ không bao giờ có thể kiểm tra các chức năng hoán đổi nóng của một số mô -đun, nếu một mô -đun cụ thể được phát hiện là lỗi và thiết bị có khả năng hoán đổi nóng như vậy, nó sẽ được thay thế như một phần của các quy trình thay thế thích hợp khi bay trong một hệ thống đang chạy.
