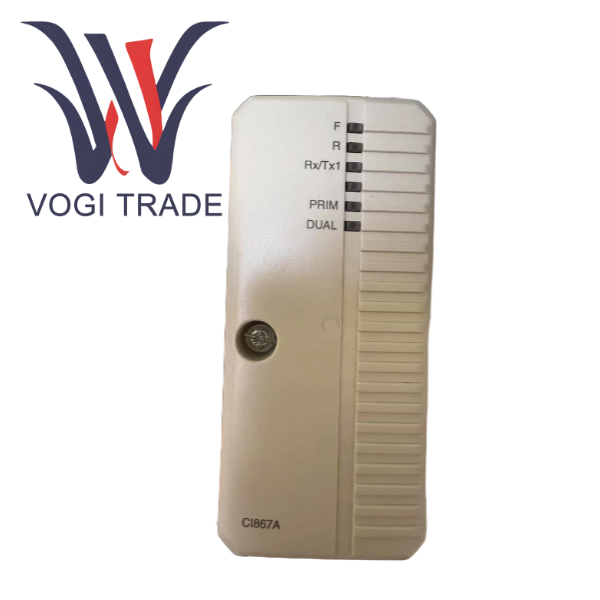

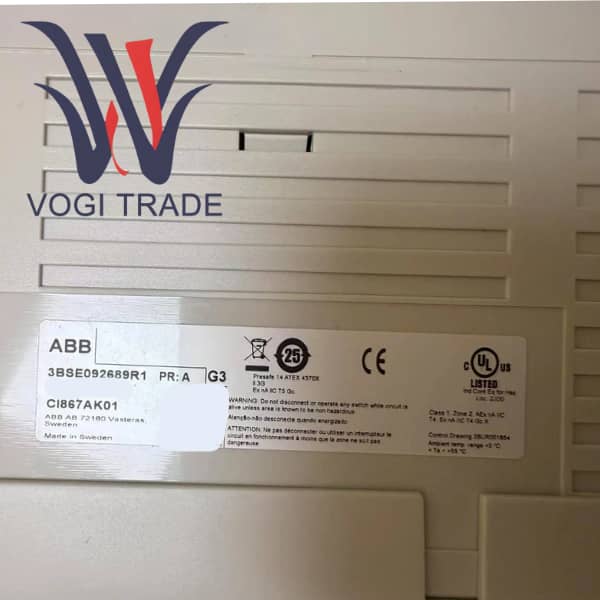

ABB CI867AK01 3BSE092689R1

Tổng quan về sản phẩm

CI867AK01 là mô-đun giao diện truyền thông MODBUS TCP hiệu suất cao do ABB ra mắt, được thiết kế đặc biệt cho bộ điều khiển quy trình hiệu suất cao AC 800M. Là thành phần chính của trạm mở rộng I/O AC 800M, 3BSE092689R1 cho phép bộ điều khiển AC 800M trao đổi dữ liệu liền mạch với bất kỳ thiết bị bên thứ ba nào hỗ trợ tiêu chuẩn MODBUS TCP.

Mô-đun này đóng vai trò là "cổng giao thức" trong các mạng công nghiệp. 3BSE092689R1 có thể được cấu hình là MODBUS TCP Master hoặc MODBUS TCP Slave. Với tư cách là Master, nó có thể chủ động thăm dò nhiều thiết bị Slave xuôi dòng, đọc dữ liệu của chúng hoặc viết lệnh điều khiển cho chúng. Với tư cách là Slave, CI867AK01 có thể đóng gói dữ liệu quy trình bên trong AC 800M vào các thanh ghi MODBUS để hệ thống SCADA hoặc DCS ngược dòng đọc. Khả năng giao tiếp hai chiều và linh hoạt này giúp tăng cường đáng kể khả năng mở và tích hợp của hệ thống AC 8000M, đồng thời nó là thành phần cốt lõi để xây dựng các giải pháp tự động hóa công nghiệp hiện đại và kết nối với nhau.

Tính năng chức năng của sản phẩm

Kiến trúc truyền thông độc lập hai kênh

Cách ly vật lý và tách chức năng: Hai cổng Ethernet độc lập cho phép người dùng cách ly vật lý các thiết bị hoặc mạng khác nhau. Ví dụ: Kênh 1 có thể được kết nối với mạng điều khiển đường trục của nhà máy để liên lạc với DCS hoặc SCADA. Kênh 2 có thể được kết nối với mạng con thiết bị cục bộ, được thiết kế đặc biệt để thăm dò đồng hồ thông minh tại chỗ. Thiết kế này tăng cường tính bảo mật và độ tin cậy của mạng và ngăn ngừa một lỗi mạng duy nhất ảnh hưởng đến tất cả các thông tin liên lạc.

Cấu trúc liên kết linh hoạt hỗ trợ các cấu trúc liên kết mạng khác nhau như chuỗi hình sao và chuỗi Daisy, tạo điều kiện thuận lợi cho hệ thống cáp tại chỗ.

Chế độ kép chủ/phụ và các chức năng trạm chủ mạnh mẽ

Với tư cách là Master, mô-đun CI867AK01 được trang bị logic chủ mạnh mẽ và có thể quản lý tới 256 giao dịch MODBUS. 3BSE092689R1 có thể tự động xử lý các tác vụ phức tạp như bỏ phiếu, thử lại khi hết thời gian chờ và chẩn đoán lỗi, giải phóng các kỹ sư khỏi việc lập trình giao tiếp cấp thấp rườm rà.

Là một Slave, nó cung cấp ánh xạ thanh ghi MODBUS tiêu chuẩn, giúp dữ liệu của AC 800M hiển thị rõ ràng với bất kỳ máy khách MODBUS tiêu chuẩn nào và đơn giản hóa đáng kể việc tích hợp với các hệ thống của bên thứ ba.

Tính năng tích hợp hệ thống nâng cao

Tích hợp liền mạch vào kiến ​​trúc AC 800M, mô-đun CI867 trao đổi dữ liệu với CPU AC 800M thông qua bus CEX tốc độ cao, với độ trễ giao tiếp cực thấp. Trong Control Builder, các điểm dữ liệu MODBUS có thể được ánh xạ trực tiếp tới các nhãn biến của bộ điều khiển, đơn giản như vận hành I/O cục bộ.

Đối với các ứng dụng quan trọng có yêu cầu về tính khả dụng cực cao, 3BSE092689R1 có thể được cấu hình với hai mô-đun CI867 để đạt được khả năng dự phòng liên lạc. Khi mô-đun giao tiếp chính gặp trục trặc, hệ thống có thể tự động và liền mạch chuyển sang mô-đun dự phòng để đảm bảo việc liên lạc không bị gián đoạn.

Hỗ trợ trao đổi nóng cho phép thay thế các mô-đun bị lỗi mà không dừng toàn bộ hệ thống điều khiển, giảm thiểu thời gian ngừng hoạt động ngoài dự kiến ​​và đảm bảo tính liên tục của sản xuất.

So sánh ưu điểm và nhược điểm

Thuận lợi

Trải nghiệm tích hợp vượt trội. Trong môi trường kỹ thuật Control Builder của ABB, việc cấu hình giao tiếp MODBUS trở nên cực kỳ đơn giản. Các kỹ sư chỉ cần xác định thiết bị, địa chỉ đăng ký và loại dữ liệu, hệ thống sẽ tự động tạo ra các tác vụ liên lạc, giúp giảm đáng kể độ phức tạp và tỷ lệ lỗi khi triển khai kỹ thuật.

Độ tin cậy và tính sẵn sàng cao, ba tính năng chính của kênh đôi, dự phòng mô-đun và trao đổi nóng cùng nhau tạo thành một giải pháp truyền thông có tính sẵn sàng cao, đáp ứng các yêu cầu nghiêm ngặt của các nhà máy hiện đại về hoạt động liên tục.

Hiệu suất được đảm bảo. Là một mô-đun gốc của nhà máy, 3BSE092689R1 đã tối ưu hóa hoàn toàn thông lượng dữ liệu và hiệu suất thời gian thực giữa nó và CPU AC 800M, tránh tắc nghẽn hiệu suất có thể xảy ra khi sử dụng cổng đa năng bên ngoài.

Chia sẻ chung các phụ tùng thay thế, công cụ chẩn đoán và đường dẫn cập nhật phần mềm với hệ thống AC 800M giúp đơn giản hóa việc quản lý vận hành và bảo trì của nhà máy.

Điều bất lợi

Khóa nền tảng mà mô-đun này chỉ có thể được sử dụng trong hệ thống AC 800M của ABB. Trong một dự án tự động hóa không phải của ABB thì CI867AK01 hoàn toàn không phát huy tác dụng.

3BSE092689R1 chỉ hỗ trợ MODBUS TCP. Nếu có các giao thức khác tại chỗ, cần có thêm các mô-đun giao tiếp chuyên dụng hoặc cổng giao thức bên ngoài, điều này làm tăng chi phí và độ phức tạp.

Là một mô-đun ban đầu dành riêng cho nhà máy, chi phí mua sắm của nó thường cao hơn so với cổng MODBUS TCP thường được sử dụng trên thị trường.

Tùy vào phần mềm cụ thể mà việc cấu hình phải được thực hiện bằng Control Builder của ABB. Có một lộ trình học tập dành cho những kỹ sư chưa quen với công cụ này.

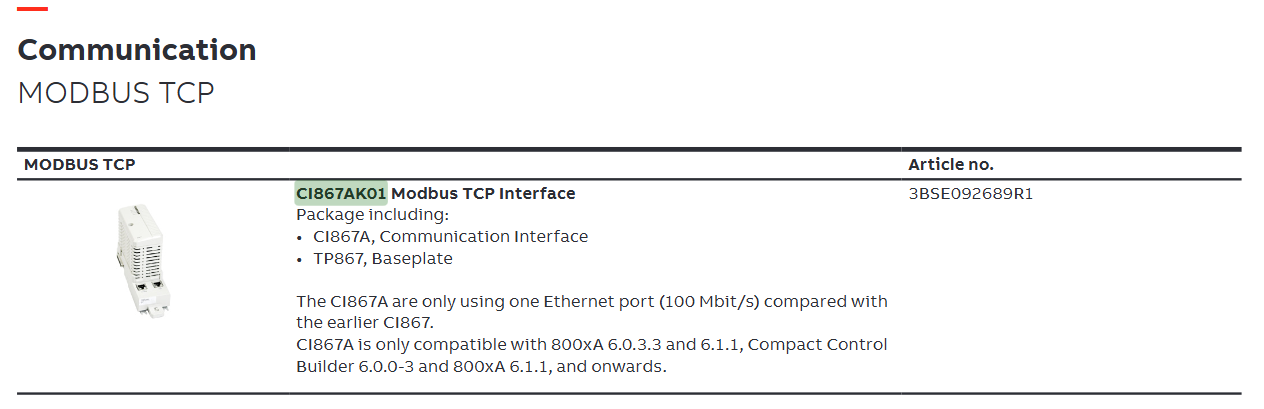

Tải xuống bảng dữ liệu
