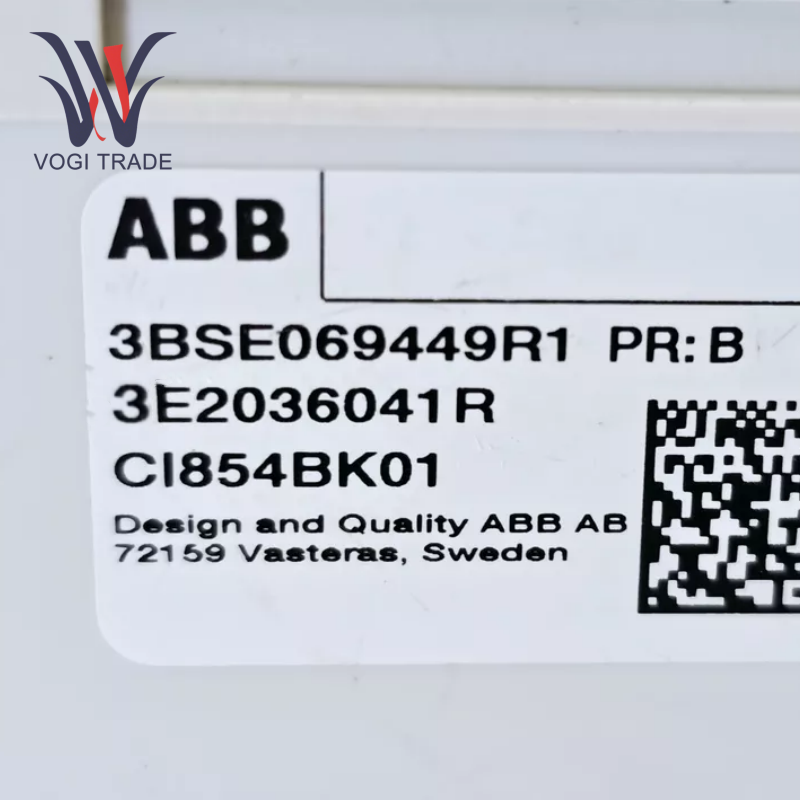

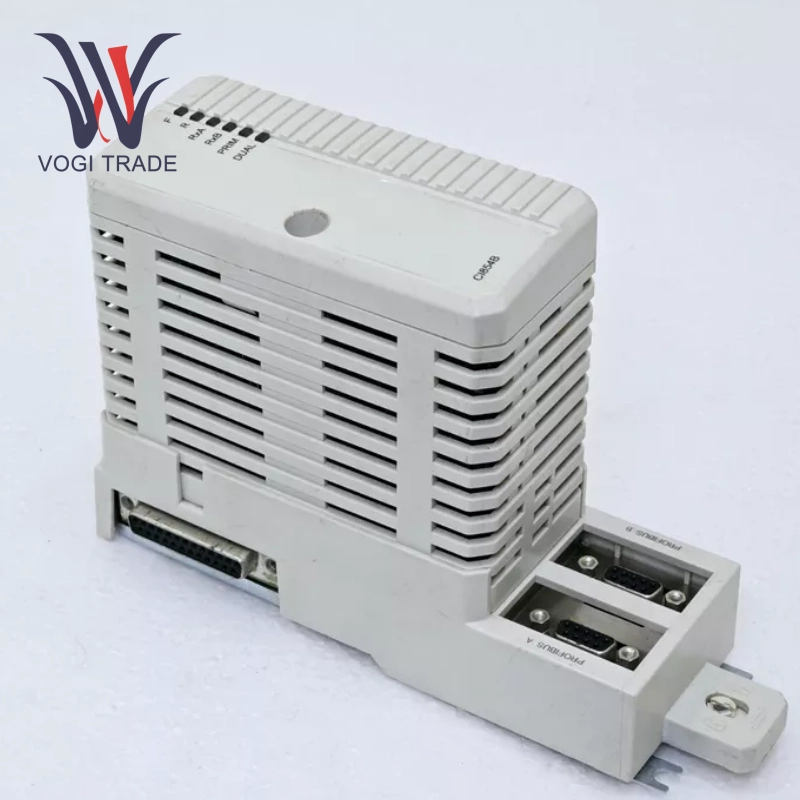

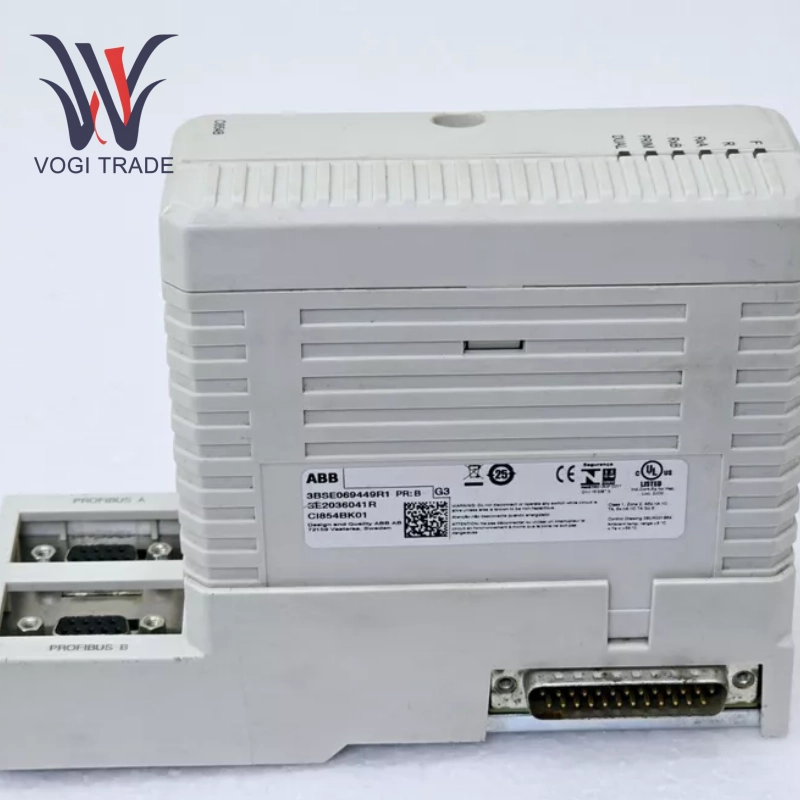

Thương hiệu: ABBMô tả: Đơn vị bộ xử lýĐiều kiện: Thương hiệu mớiGiấy chứng nhận: Thư bảo hành báo cáo kiểm tra COOBảo hành: 1 nămHàng tồn kho Qty: 6Thời hạn thanh toán: T/T.Cảng vận chuyển: Thâm QuyếnLà mô-đun giao diện truyền thông Profibus DP/V1, ABB CI854BK01 3BSE069449R1 đã trở thành thành phần cốt lõi của các hệ thống tự động hóa phức tạp với khả năng tương thích dự phòng hai của trạm chính và dự phòng cấp độ công nghiệp.
| Sản xuất |
ABB |
| Số mô hình |
CI854BK01 |
| Số đặt hàng |
3BSE069449R1 |
| Danh mục |
AC 800m |
| Đất nước xuất xứ |
Thụy Điển |
| Mã HS |
8538900000 |
| Kích thước |
13*20*6cm |
| Kích thước đóng gói |
15*22*8cm |
| Cân nặng |
0,8kg |
Thông số kỹ thuật
Tốc độ truyền: 9,6 - 12 000 kbit/s
Đơn vị tối đa trên xe buýt CEX: 12
Đầu nối: DB nữ (9 chân)
TYP tiêu dùng 24 V.: 190MA
Phạm vi nhiệt độ: +5 đến +55 ° C (+41 đến +131 ° F) hoạt động, lưu trữ -40 đến +70 ° C (-40 đến +158 ° F).
Loại giao diện: Profibus-DP/V1, hỗ trợ thiết kế dự phòng kép và tốc độ giao tiếp tối đa là 12Mbit/s.
Giao thức truyền thông: Tương thích với các hệ thống Biểu tượng FieldBus của Profibus DP/DP-V1 và Foundation.
Hỗ trợ dự phòng: ABB CI854BK01 3BSE069449R1 Hỗ trợ dự phòng dòng (cổng Profibus kép) và dự phòng chính (yêu cầu hai mô -đun CI854BK01).
Phương pháp cài đặt: Cài đặt đường ray DIN, tương thích với hệ thống I/O ABB S800 và các thiết bị I/O của bên thứ ba khác.
Giao diện điện: Cung cấp hai cổng Profibus và việc kết hợp kết thúc xe buýt cần được hoàn thành thông qua một đầu nối với các điện trở đầu cuối.
Khả năng tương thích của bộ điều khiển: Tích hợp liền mạch với họ bộ điều khiển ABB AC 800M, hỗ trợ dự phòng CPU và dự phòng CEXBUS (mô -đun BC810).
Khả năng mở rộng: Các thiết bị Profibus PA có thể được kết nối thông qua các thiết bị liên kết Profibus (chẳng hạn như LD 800P).
Hướng dẫn cài đặt và sử dụng
Lắp đặt phần cứng: Khắc phục mô -đun trên đường ray DIN trong tủ điều khiển để đảm bảo thông gió tốt và tản nhiệt. Kết nối cáp bus Profibus với hai cổng và cài đặt đầu nối với điện trở đầu cuối.
Cấu hình phần mềm: Sử dụng Trình tạo điều khiển ABB hoặc các công cụ tương tự để định cấu hình các tham số chính, giao thức truyền thông và logic dự phòng. Đặt địa chỉ DP Profibus và các tham số xe buýt để thích ứng với các yêu cầu của thiết bị hiện trường.
Cấu hình dự phòng: Dự phòng chính yêu cầu các phiên bản phần sụn của hai mô -đun là nhất quán và chức năng đồng bộ hóa được bật.
Khuyến nghị bảo trì: Kiểm tra trạng thái điện trở của thiết bị đầu cuối xe buýt thường xuyên để tránh nhiễu phản xạ tín hiệu.
