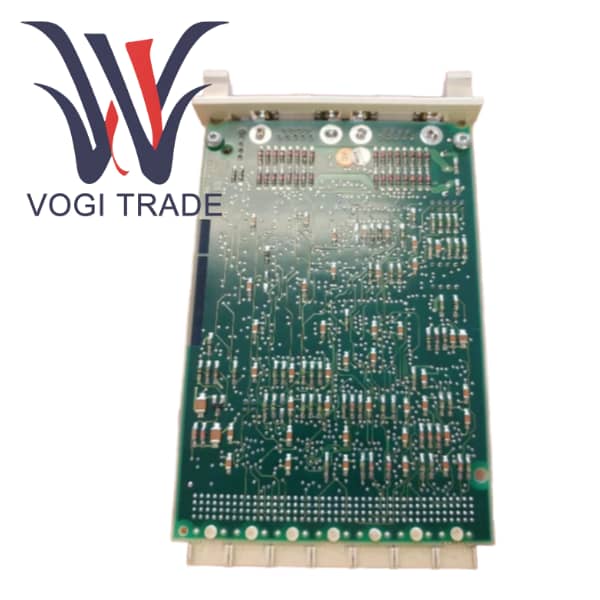

ABB CI531 3BSE003825R1

Tổng quan về sản phẩm

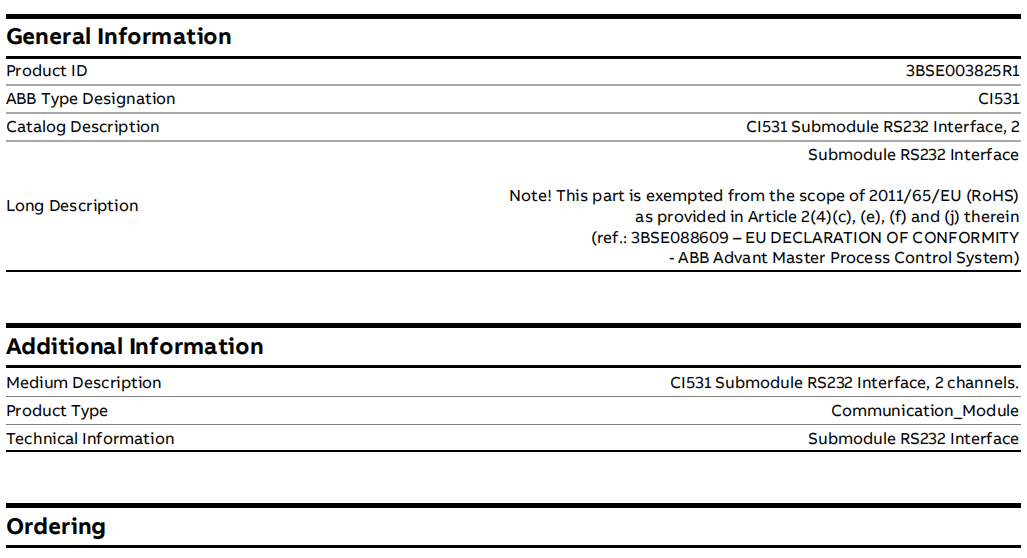

CI531 là thành phần mở rộng giao tiếp nối tiếp chuyên dụng trong hệ thống điều khiển quy trình phân tán ABB Advant Master. 3BSE003825R1 được định nghĩa là Giao diện RS232 mô-đun con, 2 kênh. Chức năng cốt lõi là cung cấp hai cổng giao tiếp nối tiếp không đồng bộ độc lập tuân thủ tiêu chuẩn EIA-232 cho bộ điều khiển dòng Advant Controller 410/450.

Trong lĩnh vực tự động hóa công nghiệp, mặc dù Ethernet đã trở thành xu hướng chủ đạo nhưng vẫn còn một số lượng lớn các thiết bị thông minh lỗi thời chỉ hỗ trợ RS-232 làm giao diện liên lạc duy nhất. Mô-đun CI531 được thiết kế chính xác để đáp ứng nhu cầu tích hợp với các thiết bị không chuẩn hoặc cũ. Là một Mô-đun con, nó thường cần được lắp vào một khe chuyên dụng của mô-đun giao tiếp chính, với mô-đun chính cung cấp kết nối bảng nối đa năng và khả năng xử lý cơ bản, trong khi CI531 tập trung vào việc xử lý việc truyền và nhận tín hiệu RS-232 ở lớp vật lý.

So sánh ưu điểm và nhược điểm

Thuận lợi

Là thành phần ABB chính hãng, CI531 đã trải qua các thử nghiệm môi trường công nghiệp nghiêm ngặt để đảm bảo hoạt động ổn định trong các điều kiện khắc nghiệt như nhiễu điện từ và thay đổi nhiệt độ.

Trạng thái có thể được giám sát bởi hệ thống DCS và chương trình truyền thông có thể được ghi trực tiếp vào logic điều khiển của bộ điều khiển, đạt được sự quản lý tích hợp từ phần cứng đến phần mềm.

3BSE003825R1 cho phép các nhà máy dễ dàng tích hợp các thiết bị nối tiếp mới hoặc cũ mà không cần thay thế toàn bộ DCS, nhờ đó kéo dài tuổi thọ của hệ thống.

Điều bất lợi

Nền tảng này phụ thuộc rất nhiều. Giá trị được liên kết hoàn toàn với nền tảng Advant Master/AC 400. Nó không được sử dụng cho các dự án hoặc hệ thống mới của các thương hiệu khác.

Chức năng duy nhất chỉ cung cấp giao diện RS-232 ở lớp vật lý. Tất cả công việc phân tích giao thức đều yêu cầu người dùng phải tự lập trình và triển khai nó, điều này làm tăng độ phức tạp của việc phát triển ứng dụng.

Bản thân RS-232 là một chuẩn truyền thông điểm-điểm, tầm ngắn và tốc độ thấp, dần dần được thay thế bằng RS-485, Ethernet và thậm chí cả công nghệ không dây trong các mạng công nghiệp hiện đại.

Hướng dẫn cài đặt

Chuẩn bị trước khi lắp đặt

Xác nhận tính tương thích của mô-đun chính. Cần phải xác nhận rằng mô-đun giao tiếp chính bạn đang sử dụng có sẵn các khe cắm mô-đun phụ và phần sụn của nó hỗ trợ CI531.

Các bước cài đặt

Bước 1: Đeo vòng tay chống tĩnh điện. Tìm khe cắm mô-đun phụ trên mô-đun giao tiếp chính.

Bước 2: Căn chỉnh mô-đun phụ CI531 với khe cắm và ấn nó xuống một cách cẩn thận và theo chiều dọc cho đến khi nó vào đúng vị trí và khóa lại.

Bước 3: Sử dụng vít để cố định CI531 vào mô-đun chính.

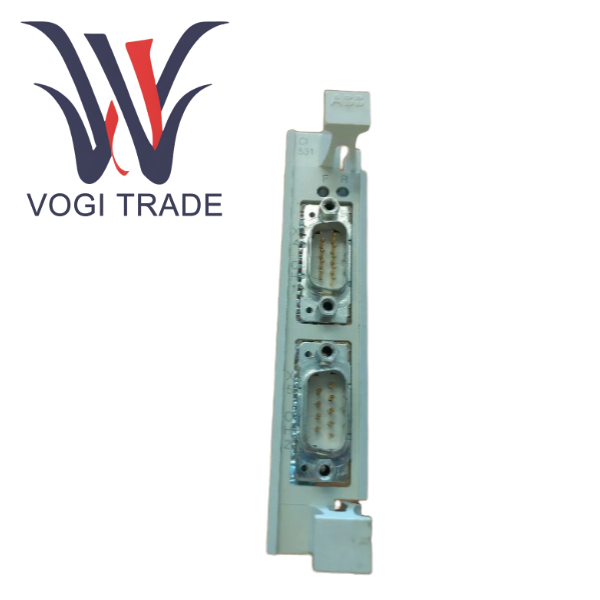

Bước 4: Sử dụng cáp RS-232 thích hợp để kết nối thiết bị hiện trường với cổng kênh tương ứng trên bảng mặt trước CI531. Hãy chắc chắn xác nhận các định nghĩa pin.

Bước 5: Trong phần mềm Composer/PG2, tìm mô-đun giao tiếp chính tương ứng, thêm mô-đun phụ CI531 trong cấu hình phần cứng của nó và đặt các thông số giao tiếp chính xác cho từng kênh.

Những điểm chính cần lưu ý

Bảo vệ tĩnh điện. Mọi hoạt động của mô-đun điện tử đều phải tuân thủ các quy định bảo vệ ESD.

CI531 là một mô-đun phụ và không thể hoạt động độc lập. Nó phải được gắn vào một mô-đun chính tương thích.

Lỗi nối dây của RS-232 là nguyên nhân phổ biến nhất gây ra lỗi giao tiếp. Hãy chắc chắn để kết nối chéo.

Khoảng cách liên lạc đáng tin cậy tối đa của chuẩn RS-232 là khoảng 15 mét. Nếu cần khoảng cách xa hơn, nên cân nhắc sử dụng RS-485 hoặc bộ chuyển đổi RS-232/485 bên ngoài.

ABB sẽ cung cấp một thư viện các khối chức năng cho giao tiếp nối tiếp, nhưng logic phân tích giao thức cụ thể cần phải được chính các kỹ sư viết theo hướng dẫn sử dụng thiết bị.
