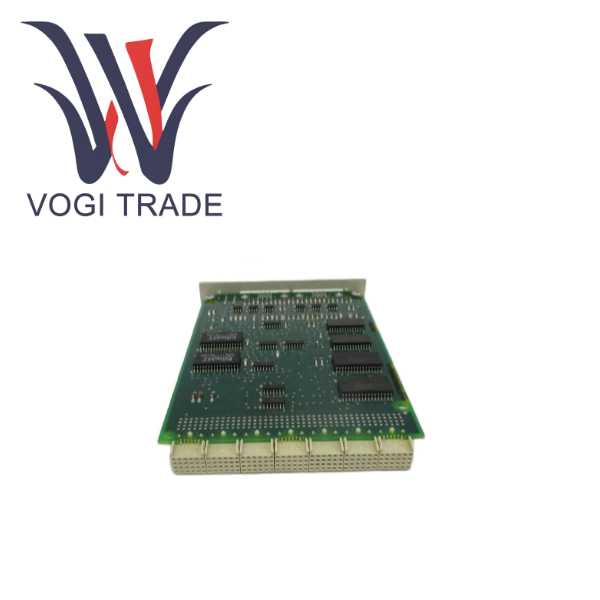

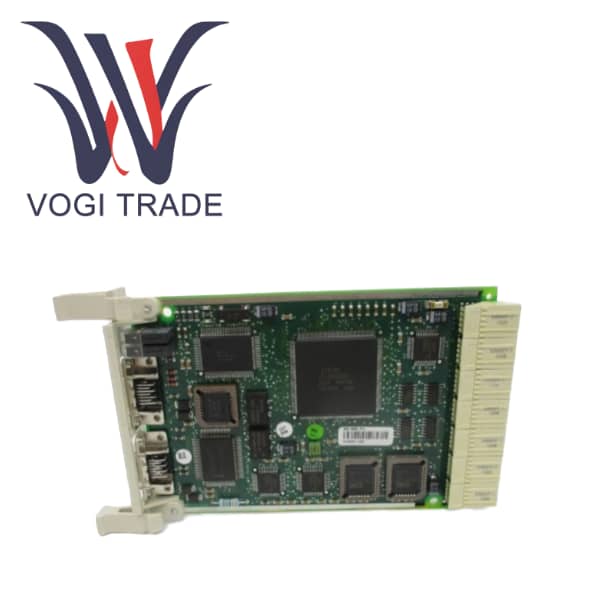

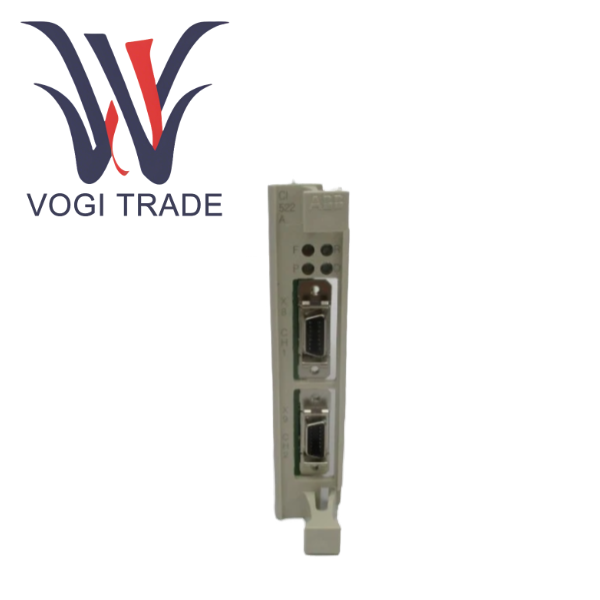

ABB CI522A 3BSE018283R1

Tổng quan về sản phẩm

CI522A là thành phần mở rộng I/O và giao tiếp chính trong hệ thống điều khiển quy trình phân tán ABB Advant Master. Nó được định nghĩa là "Mô-đun giao diện AF100". Chức năng cốt lõi là đóng vai trò như một cổng liên lạc tốc độ cao chuyên dụng giữa bộ điều khiển dòng Advant Controller 410/450 và các trạm I/O từ xa dòng S800 I/O.

Trong hệ thống Advant Master truyền thống, I/O trường chủ yếu được kết nối với bộ điều khiển thông qua Advant Fieldbus. Tuy nhiên, với sự phát triển của công nghệ, ABB đã cho ra đời hệ thống I/O S800, có hiệu suất cao hơn và nhiều chức năng mạnh mẽ hơn. Để cho phép bộ điều khiển AC 400 cổ điển tận dụng các tính năng nâng cao của I/O S800, cần có "bộ dịch" hoặc "cầu nối". 3BSE018283R1 đóng vai trò này một cách chính xác. Một đầu của CI522A giao tiếp với bộ điều khiển AC 400 thông qua bus bảng nối đa năng, trong khi đầu còn lại được kết nối với trạm I/O S800 thông qua bus nối tiếp tốc độ cao AF100, nhờ đó đạt được sự tích hợp liền mạch giữa nền tảng bộ điều khiển cổ điển và hệ thống I/O hiện đại. Tài liệu đặc biệt nhấn mạnh sự hỗ trợ của nó đối với "truyền thông dự phòng", điều này rất quan trọng đối với các ứng dụng có tính sẵn sàng cao.

Tính năng chức năng của sản phẩm

Cầu nối cổ điển với hiện đại

Chuyển đổi giao thức. CI522A tích hợp phần sụn phức tạp bên trong, có thể chuyển đổi các hướng dẫn giao tiếp nội bộ do bộ điều khiển AC 400 ban hành thành các hướng dẫn giao thức AF100 mà hệ thống I/O S800 có thể hiểu được trong thời gian thực và minh bạch, và ngược lại. Đối với logic điều khiển cấp cao hơn, mô-đun I/O S800 giống như được cắm trực tiếp vào giá đỡ cục bộ mà không cần bất kỳ sửa đổi mã nào.

Bảo vệ các khoản đầu tư hiện có là giá trị lớn nhất của CI522A. Các nhà máy có thể tận hưởng những lợi ích do thế hệ công nghệ I/O mới mang lại, chẳng hạn như mật độ kênh cao hơn, chi phí trên mỗi kênh thấp hơn và chẩn đoán trực tuyến mạnh mẽ hơn, chỉ bằng cách thêm các mô-đun CI522A và trạm I/O S800 trong khi vẫn giữ lại bộ điều khiển AC 400 và phần mềm ứng dụng đang hoạt động ổn định. Nó đã kéo dài đáng kể vòng đời của hệ thống DCS cổ điển.

Hỗ trợ liên lạc dự phòng

Thiết kế có tính sẵn sàng cao, tài liệu nêu rõ rằng nó được sử dụng cho các hoạt động liên lạc dự phòng. Điều này có nghĩa là trong hệ thống Advant Master được cấu hình dự phòng, hai mô-đun CI522A có thể được cài đặt và kết nối tương ứng với bộ điều khiển chính và bộ điều khiển dự phòng. Trong khi đó, trạm I/O S800 cũng được kết nối tương ứng với hai CI522A này thông qua bus AF100 kép. Khi liên kết giao tiếp chính bị lỗi, hệ thống có thể tự động chuyển sang liên kết dự phòng trong vòng một phần nghìn giây để đảm bảo không bị gián đoạn giao tiếp dữ liệu I/O và đáp ứng các yêu cầu nghiêm ngặt về độ tin cậy của các quy trình xử lý quan trọng.

Đơn giản hóa kỹ thuật và bảo trì

Cắm và chạy, trong các công cụ kỹ thuật của ABB, CI522A và mô-đun I/O S800 đính kèm của nó có thể được cấu hình, tải xuống và gỡ lỗi giống như các mô-đun cục bộ, giúp đơn giản hóa đáng kể quy trình kỹ thuật.

Chẩn đoán tập trung Thông tin chẩn đoán phong phú của mô-đun I/O S800 có thể được báo cáo tới bộ điều khiển AC 400 thông qua CI522A và cuối cùng được hiển thị trên trạm vận hành, tạo điều kiện cho nhân viên bảo trì nhanh chóng xác định các vấn đề tại chỗ.

Cập nhật sản phẩm và phát triển công nghệ

CI522A đại diện cho một chiến lược quan trọng cho sự phát triển suôn sẻ và khả năng tương thích ngược của các hệ thống trong lĩnh vực tự động hóa công nghiệp.

Từ đóng cửa đến mở và sau đó là hội nhập. DCS ban đầu đã hoàn toàn đóng cửa. Với sự phát triển của công nghệ, các nhà sản xuất đã bắt đầu cung cấp các sản phẩm cầu nối như CI522A, cho phép người dùng dần dần giới thiệu các công nghệ mới đồng thời bảo vệ khoản đầu tư hiện có của họ. Đây là một cách tiến hóa rất thực dụng.

Thành công của CI522A cũng phản ánh xu hướng tách hệ thống I/O khỏi bộ điều khiển. Các hệ thống I/O hiện đại được thiết kế ngày càng độc lập và tiêu chuẩn hóa, đồng thời có thể kết nối với nhiều nền tảng bộ điều khiển khác nhau thông qua các mô-đun giao diện khác nhau.

Khi nền tảng Advant Master dần thoát khỏi giai đoạn lịch sử, sứ mệnh của các sản phẩm như CI522A cũng sẽ hoàn thành. Kiến trúc hệ thống trong tương lai sẽ thống nhất và tích hợp hơn với các hệ thống CNTT cấp cao hơn thông qua các tiêu chuẩn mở như OPC UA. Tuy nhiên, khái niệm "hiện đại hóa dần dần" được CI522A thể hiện sẽ có ý nghĩa định hướng lâu dài trong lĩnh vực công nghiệp.

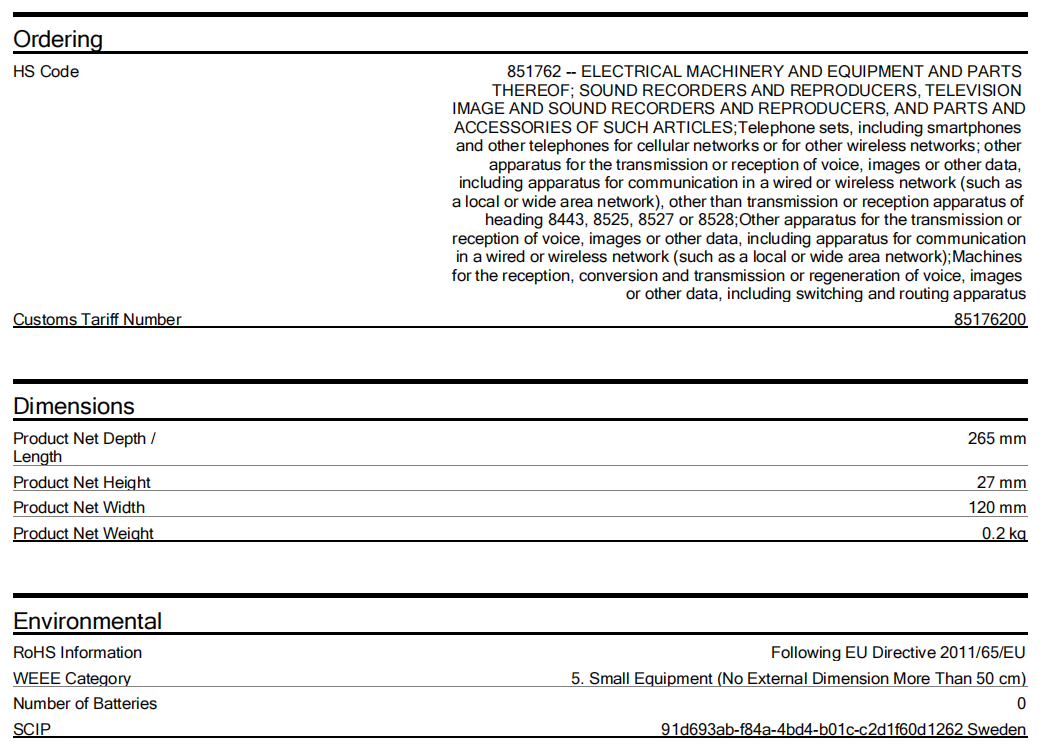

Tải xuống bảng dữ liệu
